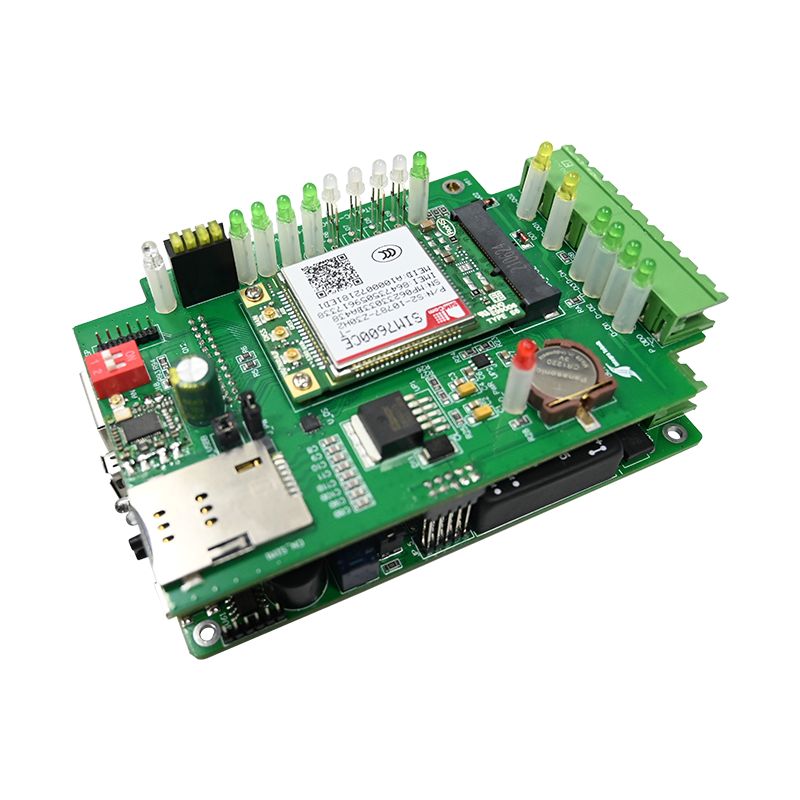

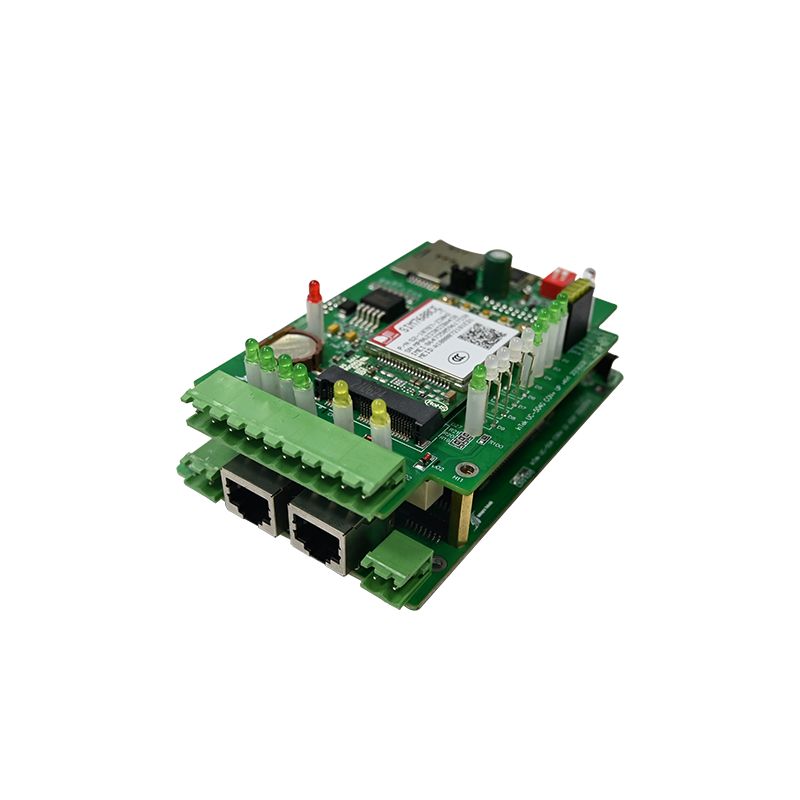

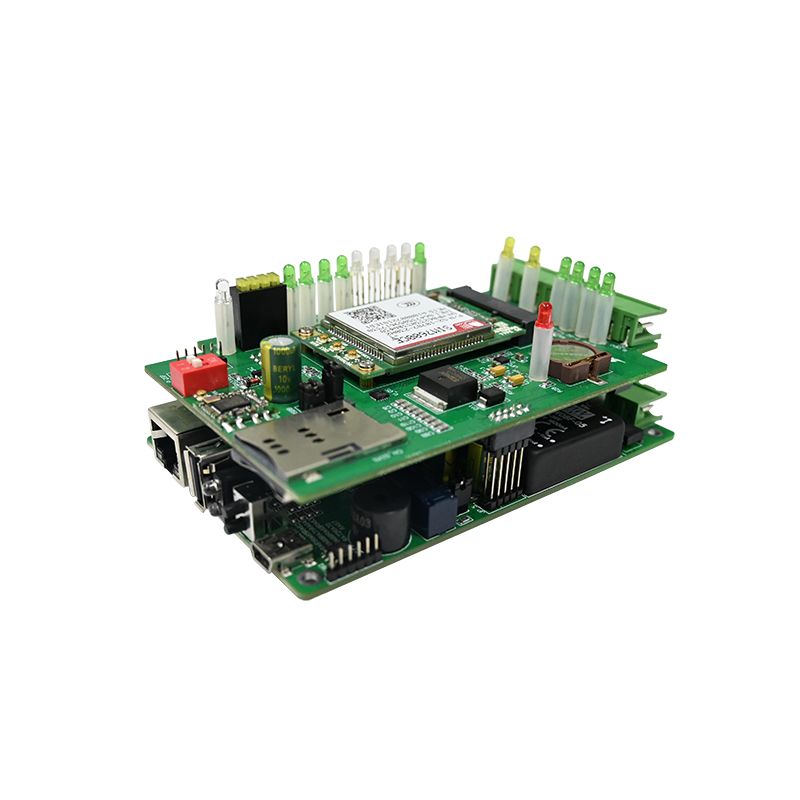

Erişim Kontrolü PCBA

UNIXPLORE ErişimiPCBA'yı kontrol edingüvenilir ve ölçeklenebilir elektronik erişim kontrolü çözümleri arayan güvenlik ekipmanı markaları, erişim kontrol sistemi entegratörleri ve akıllı bina çözümü sağlayıcıları için geliştirilmiştir. Bu ticari sınıf erişim kontrolü PCBA, hızlı kimlik doğrulama işlemini, istikrarlı röle kontrolünü, şifreli iletişimi ve esnek çevrimdışı yönetimi kompakt ve dayanıklı bir PCB platformunda birleştirir.

Erişim Kontrolü PCBA Nedir?

Erişim kontrolü PCBA'sı, kart okuyucuların, tuş takımlarının, biyometrik tarayıcıların ve kapı kontrolörlerinin içindeki elektronik beyindir. Kimlik bilgilerini işler, kimlik doğrulama kararları verir ve kilit aktüatörlerini tetikler. Genel amaçlı kartlardan farklı olarak PCBA'nın güvenlik düzeyinde şifrelemeyi, arıza korumalı röle mantığını ve kısa kesintiler sırasında kesintisiz gücü sağlaması gerekir.

Yanlış erişim kontrolü PCBA'nın seçilmesi, kilitlenmeyen kapı çarpmalarına, kimlik bilgilerinin doğrulanmasının birkaç saniye almasına veya yoğun trafik dönemlerinde sistem kilitlenmelerinin tamamlanmasına neden olur.

Erişim Kontrolü PCBA'nın Temel İşlevleri

• Kimlik bilgisi okuma – Wiegand, OSDP veya RFID/hid kart okuyuculardan seri giriş
• Kimlik doğrulama mantığı – Yerleşik veritabanı (çevrimdışı) veya ana bilgisayar denetleyicisine geçiş
• Röle kontrolü – Manyetik kilitler veya elektrik çarpmaları için kuru kontak çıkışları
• Giriş izleme – Kapı konum sensörü (küçük indükleme anahtarı) ve çıkış talebi (REX) düğmesi
• Kurcalamaya karşı koruma algılaması – Muhafaza açık sensörü ve bellek kurcalamaya karşı koruma

Tipik Apuygulamalar

Detaylı Teknik Parametreler

Aşağıdaki spesifikasyonlar ofisler, apartmanlar ve endüstriyel tesisler için uygun ticari sınıf erişim kontrolü PCBA'sını temsil etmektedir.

Elektriksel Özellikler

Giriş ve Çıkış Arayüzleri

Bellek ve Kullanıcı Kapasitesi

Fiziksel ve Çevresel

• Kart boyutları – 85mm x 55mm (standart) veya 100mm x 70mm (muhafazayla)
• Montaj – Ayırıcılar için dört adet 3,5 mm delik
• Çalışma sıcaklığı – -20°C ila +65°C
• Depolama sıcaklığı – -40°C ila +85°C
• Nem toleransı – %10 ila %90 bağıl nem (yoğuşmasız)
• Pil yedekleme – İsteğe bağlı 3,7V Li-ion veya 12V kurşun-asit şarj devresi

Güvenlik Özellikleri

• Şifreleme – OSDP iletişimi için AES-128
• Dış müdahale algılama – Muhafazanın açık olması röle kilitlemesini ve alarm çıkışını tetikler
• Watchdog zamanlayıcısı – 5 saniyelik işlemci kilitlenmesinden sonra otomatik sıfırlama
• Flash bellek koruması – Önyüklemede sağlama toplamı doğrulaması

Bu Erişim Kontrolü PCBA'nın Karşılaştırması

Erişim Kontrolü PCBA SSS

Bu üç soru, erişim kontrolü PCBA çözümlerini değerlendiren güvenlik sistemi entegratörleri, tesis yöneticileri ve donanım mühendisleri tarafından sorulur.

Soru 1: Erişim kontrolü PCBA'sındaki arıza korumalı ve arıza korumalı röle yapılandırmaları arasındaki fark nedir ve hangisini kullanmalıyım?

Cevap:Aradaki fark, elektrik kesintisi sırasında kapıların kilitlenip kilitlenmeyeceğini belirler. Arıza güvenliği (açma gücü olarak da bilinir), kapının kilidini açmak için röleye enerji verilmesi gerektiği anlamına gelir. Güç kesildiğinde röle dinlenme durumuna geri döner ve bu da kapıyı kilitli tutar. Bu, davetsiz misafirleri dışarıda tutmanın kolay çıkıştan daha önemli olduğu güvenlik kapıları, sunucu odaları ve nakit işleme alanları için kullanılır. Arıza güvenliği (kilitleme gücü), kapıyı kilitlemek için röleye enerji verilmesi gerektiği anlamına gelir. Elektrik kesildiğinde kapının kilidi otomatik olarak açılır. Bu, acil durum çıkışları, merdiven boşluğu kapıları ve elektrik kesintisi sırasında insanların kaçmak zorunda olduğu herhangi bir çıkış yolu için yangın kanunları tarafından gereklidir. Çoğu erişim kontrolü PCBA kartı, Form C (COM, N/O, N/C) olarak yapılandırılmış bir kuru kontak rölesi sağlar. Arıza güvenliği için kilidi N/O terminaline bağlayın. Arıza güvenliği için kilidi N/C terminaline bağlayın. Seçim yapmadan önce daima yerel yangın yasalarını doğrulayın; NFPA 101, ticari binalardaki tüm çıkış kapılarında arıza güvenliği gerektirir. Hem güvenlik hem de yangına uygunluk gerektiren kapılar için, arıza korumalı bir kilit ve erişim kontrolü PCBA'sını şebeke kesintisinden sonra 4-8 saat boyunca açık tutan bir pil yedek paneli kullanın.

Soru 2: Bu erişim kontrolü PCBA ağ bağlantısı olmadan çevrimdışı çalışabilir mi ve yerel olarak kaç kullanıcıyı depolayabilir?

Cevap:Evet. Bu PCBA, bağımsız modda tamamen çevrimdışı çalışır. Tüm kullanıcı kimlik bilgileri, erişim programları ve olay günlükleri yerleşik flash bellekte saklanır. Standart konfigürasyon, hiçbir ek ücret ödemeden 10.000 olay günlüğüyle 1.000 kullanıcıyı tutar. Genişletilmiş bir sürüm (ürün yazılımı aracılığıyla sahada yükseltilebilir) 10.000 kullanıcıyı ve 50.000 olayı barındırır. Çevrimdışı işlem, kullanıcıları başlangıçta yüklemek için bir programlama cihazı gerektirir; ya özel bir ana kart (programlanan ilk kart, yönetici ayrıcalıklarını tanımlar), bir yardımcı girişe bağlı kablolu bir tuş takımı veya yapılandırma bağlantı noktası (TTL veya RS-232) aracılığıyla geçici bir dizüstü bilgisayar bağlantısı. Erişim kontrolü PCBA, programlandıktan sonra yerel olarak kimlik doğrulama kararlarını 50 milisaniyeden kısa sürede alır. Bulut yok, ana bilgisayar yok, Ethernet kablosu gerekmiyor. Bu, çevrimdışı PCBA tasarımlarını uzak kapılar, inşaat römorkları ve ağ kablolarının çalıştırılmasının pratik olmadığı küçük ofisler için ideal hale getirir. Olay günlüklerini çevrimdışı bir panodan almak için bir dizüstü bilgisayar bağlamanız veya taşınabilir bir veri aktarım cihazı kullanmanız gerekir. Gerçek zamanlı izleme, Ethernet veya Wi-Fi ile ağ bağlantılı bir erişim kontrolü PCBA'sı gerektirir.

Soru 3: Wiegand okuyucusunu bu erişim kontrolü PCBA'sına nasıl bağlarım ve maksimum kablo mesafesi nedir?

Cevap:Wiegand arayüzü üç aktif sinyal kullanır: Veri 0 (D0), Veri 1 (D1) ve toprak (GND). Bazı okuyucular ayrıca +12V güce ihtiyaç duyar. Bu kablolama tablosunu takip edin:

12V'de Wiegand için maksimum kablo mesafesi kablo ölçüsüne ve kablo kapasitansına bağlıdır:

Topraklama teli ile çok damarlı, blendajlı, çift bükümlü kablo kullanın. Topraklama döngülerini önlemek için korumayı yalnızca erişim kontrolü PCBA ucundan (hiçbir zaman okuyucuya değil) toprağa bağlayın. Bu sınırları aşan mesafeler için bir Wiegand tekrarlayıcı takın veya 1.200 metreye (4.000 feet) güvenilir bir şekilde ulaşan OSDP'ye (RS-485) geçin. Son kurulumdan önce daima tezgahta uzun bir kabloyla test yapın; sinyal bozulması, sahada hata ayıklamanın zor olduğu aralıklı kart okumalarına neden olabilir.

Erişim Kontrolü PCBA için En İyi Kurulum Uygulamaları

Yüksek kaliteli bir erişim kontrolü PCBA'sı bile yanlış kurulduğunda başarısız olur. Bu yönergeleri izleyin.

Montaj Konumu

• Güvenli alanın içinde – Kontrol cihazını korunan bölgenin içine yerleştirin (dışarıdaki kapının üstüne değil)
• Yükseklik – programlama sırasında tuş takımı erişimi için 1,5 ila 1,8 metre
• Muhafaza – Ticari kurulumlar için kilitlenebilir metal bir kutu kullanın
• Ayırma – AC güç hatlarını (120/240V) alçak gerilim kablolarından en az 30 cm uzakta tutun

Röleler için Kablolama Yönergeleri

Yaygın Kablolama Hataları

Dağıtımdan Önce Test Kontrol Listesi

Tezgahtan ayrılmadan önce bu sırayı her erişim kontrolü PCBA'sında çalıştırın.

Tezgah Test Prosedürü

1. 12V DC uygulayın ve akımı ölçün (boşta tipik olarak 40-60mA)
2. Geçerli bir kart sunun – röle tıklamalı ve LED durumu değiştirmelidir
3. N/O röle terminalleri arasındaki sürekliliği ölçün (programlanmış tutma süresi boyunca kapanmalıdır)
4. Geçersiz bir kart sunun – röle etkinleştirilmemelidir
5. REX girişini etkinleştirin – kapı kimlik bilgisi olmadan açılmalıdır
6. Muhafazayı açın – dış müdahale çıkışının durumu değişmeli
7. Yangın alarmı girişini simüle edin – tüm arıza korumalı rölelerin enerjisi kesilmelidir

Başarılı/Başarısız Kriterleri

Temel Özellikler Referansı

Bu bloğu satın alma ve mühendislik referansı olarak saklayın.

Erişim Kontrolü PCBA – Ticari Sınıf

• Giriş: 9-24V DC, 60mA beklemede
• Okuyucu arayüzü: Wiegand 26/34-bit veya OSDP (RS-485)
• Kullanıcı kapasitesi: 1.000 (standart) / 10.000 (genişletilmiş)
• Olay günlüğü: 10.000 olay
• Röleler: Kilit (5A) + Yardımcı (2A)
• Girişler: Kapı sensörü, REX, yangın kilidi
• Çalışma sıcaklığı: -20°C ila +65°C

• Güvenlik: AES-128, bekçi köpeği, sabotaj algılama
