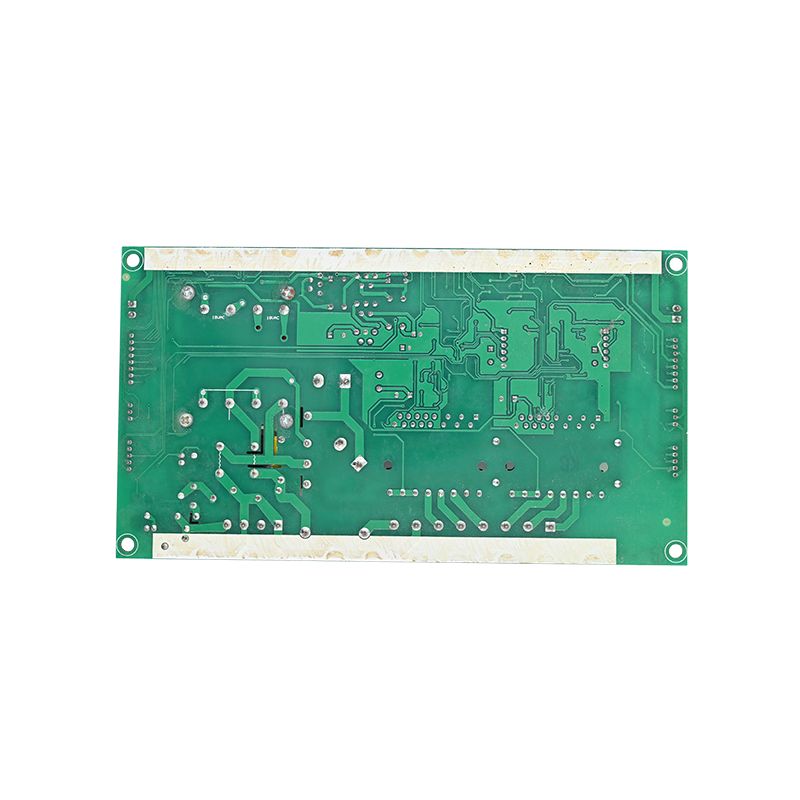

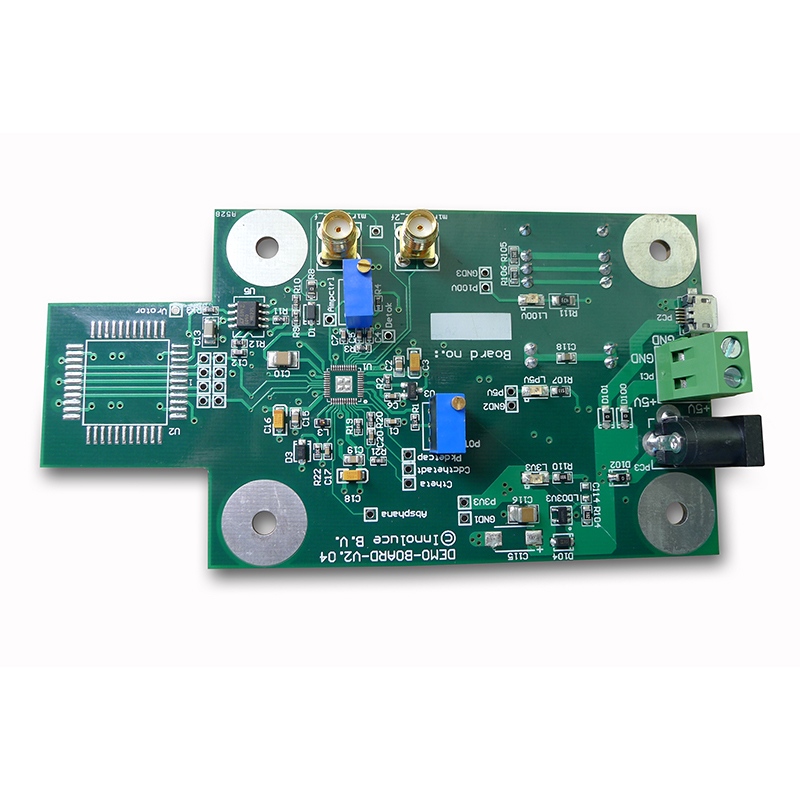

Bebek Monitörü PCBA için Temel Güvenilirlik Gereksinimleri
Güvenilirlik spesifikasyonlarla başlar. Bebek odası koşullarını tahmin etmeyin.
Çevresel ve Operasyonel Parametreler
ParametreGerekli SpesifikasyonNeden ÖnemliÇalışma sıcaklığı0°C ila 45°CÇocuk odası ısıtıcıları ve açık pencerelerNem toleransı%10--%90 yoğunlaşmayanNemlendiriciler ve salyaSürekli çalışma süresiMinimum 72 saatEbeveynler şarj etmeyi unuturDüşme sırasında hayatta kalma1,5 m halının üstüne Küçük çocuklar atma üniteleriRF görev döngüsübebek ünitesi için <%1 Beşik yakınında düşük EMI
7/24 Çalışma için Güç Mimarisi
Güç Rayı BileşeniGüvenilirlik ÖzelliğiPil şarj cihazıTermal düzenlemeli doğrusal şarj cihazıLityum yangınını önler3,3V dijitalDC-DC (2 MHz anahtarlama)Gürültüyü ses bandının üzerinde tutar3,0V RFUltra düşük gürültülü LDO (10 µVrms)2,4 GHz'de darbe yokAkım sınırıyla 1,8V çekirdekLDO Kısa devreden MCU koruması
Kritik: Pil koruma entegresinden sonra bir süper kapasitör (0,47F, 5,4V) ekleyin. Bu, düşük pil kapatıldıktan sonra 10 saniyelik kayıt yapılmasına olanak tanır.
Yüksek MTBF için Bileşen Seçimi
Bebek telsizi PCBA'sı için Arızalar Arasındaki Ortalama Süre (MTBF) 50.000 saati geçmelidir. Aşağıda kanıtlanmış seçenekler bulunmaktadır.
Kablosuz Yonga Seti ve Anten
Aşağıdaki özelliklere sahip bir yonga seti seçin:
- Entegre PA(bebek güvenliği standartlarını karşılamak için çıkış gücü ≤ +10 dBm)
- Konuşmadan önce dinle(telsiz telefonlarla paraziti önleyin)
- Frekans atlamalı(40+ kanal)
Yonga Seti AilesiAvantajDezavantajNordic nRF52 SerisiDüşük uyku akımı (0,5 µA)Sınırlı video bant genişliğiSilicon Labs EFR32Ses için mükemmel ADCDaha büyük paket (QFN48)Texas Instruments CC26xx-40°C ila +85°C derecesiHarici balun gerektirir
Anten seçimi: PCBA kenarında kıvrımlı bir ters F anteni (MIFA) kullanın. Metal nesnelerden (hoparlör mıknatısları, pil takımları) 10 mm mesafe bırakın.
Ses Girişi ve İşleme
BileşenTeknik ÖzelliklerGüvenilirlik NotuMikrofonMEMS, -38 dBV hassasiyetSaçma direnci için silikon kapakÖn YükselticiKazanç 40 dB, gürültü < 5 nV/√HzAC-0,1 Hz HPF (gümbürtüyü kaldır)VOX eşiği ile bağlantılı -40 ila -10 dBFS arasında ayarlanabilirDijital histerezis (3 dB) takırdamayı önlerHoparlör amplifikatörüSınıf-D, Çıkış kablolarındaki 8ΩFerrit boncuklara 1,5 W (EMI'yi azaltın)
Sıcaklık Algılama (Kritik Güvenlik Özelliği)
Bebek ünitesi PCBA'nın üzerine, şarj IC'sinin yakınına bir termistör (NTC, 25°C'de 10 kΩ) yerleştirin. Ürün yazılımı şunları yapmalıdır:
- Sıcaklığı her 30 saniyede bir kaydedin
- 50°C'de şarjı kapatın
- 45°C'de ebeveyn ünitesine kablosuz uyarı gönderin

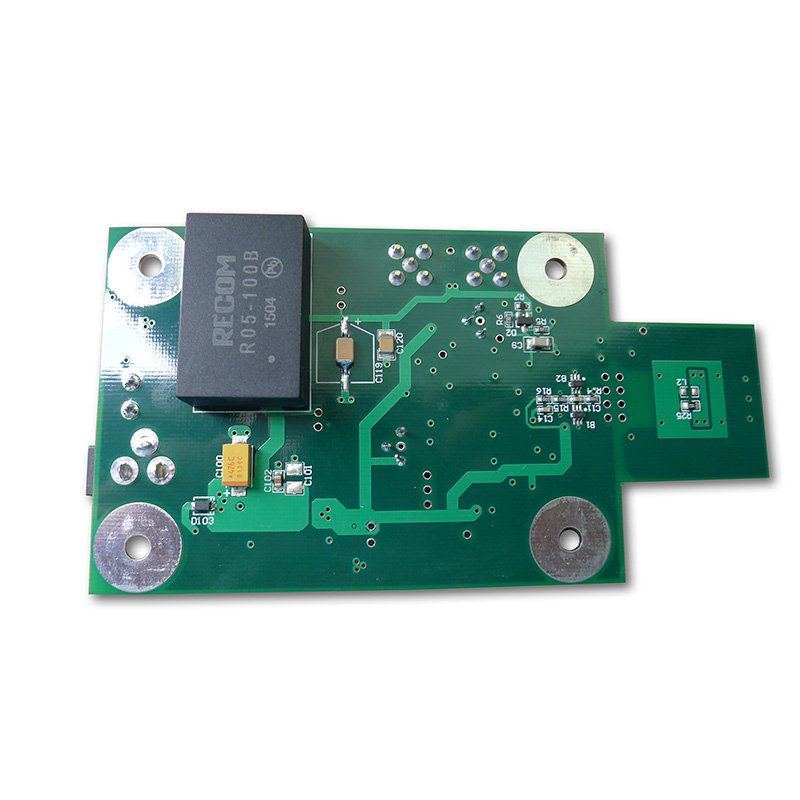

Düşük RF Sızıntısı ve Ses Kalitesi için PCB Düzeni
Gürültülü bir bebek monitörü PCBA, statik elektrik ve kesintilere neden olur. Bu kurallara uyun.
Katman Yığını ve Topraklama
KatmanFonksiyonKısıtlamasıÜstRF (anten beslemesi, yonga seti)Topraklı ortak düzlemli dalga kılavuzuİç 1Sürekli toprakRF bölümü altında bölünme yokİç 2Güç (3,3V, 1,8V)Her LDOB'nin altında adaAltSes, düğmeler, LED'lerDijital izleri mikrofon girişinden uzak tutun
Kural: Her güç pinine 0,1 µF kapasitör yerleştirin. Düşük endüktans için 0402 boyutunu kullanın.
Ses Zemin Yalıtımı
Dijital toprak ve analog toprak codec'in altında tek bir noktada buluşmalıdır. Topraklama düzlemleri arasında ferrit boncuklar (100 MHz'de 600Ω) kullanın, ancak yalnızca topraklama döngüsü olmadığını doğruladıktan sonra.
Osiloskopla kontrol edin: RF iletirken mikrofon çıkışını araştırın. Gürültü tepeden tepeye 2 mV'nin altında kalmalıdır.
Doğrulama ve Sertifikasyon Kontrol Listesi
Üretimden önce her bebek monitörü PCBA'yı bu altı standarda göre test edin.
Test Yöntemi Başarılı/Başarısız KriterleriSes kesintisi3 duvarla 30 metre uzakta yürüyün< Dakikada 3 kesinti, >100 ms sürenPil çalışma süresiSürekli VOX, 65 dB SPL'de> 2000 mAh pil için 70 saatŞarj güvenliğiKısa pil terminalleriPCBA hıçkırık moduna girer, 70°CRF birlikteliği üzerinde bileşen yokturWiFi yönlendirici (2.4) yanında çalışır GHz)Kalıcı duyarsızlaştırma yokSürüklenme direnciMikrofon portuna tuz spreyiKuruduktan sonra ses normale dönerAşırı deşarjPil voltajı 2,8VMCU RF'yi kapatır, RTC'yi korur
SSS - Güvenilir Bebek Monitörü PCBA Hakkında Sık Sorulan Sorular
S1: Bebek telsizi PCBA tasarımlarında en yaygın gizli arıza nedir?
A:Ses giriş yolunun yakınına yerleştirilen seramik kapasitörlerden kaynaklanan mikrofonik gürültü. Bebek ünitesi titreştiğinde (beşik motorundan veya düşen oyuncaktan), sınıf 2 dielektrik kapaklar (X7R, X5R) 5 mV'a kadar piezoelektrik voltajlar üretir. Bu, mikrofon ön amplifikatörüne bağlanır ve duyulabilir tıklamalar veya gürlemeler üretir. Çözüm iki yönlüdür: 1) İlk kazanç aşamasında tüm ses birleştirme ve ayırma işlemleri için C0G (NP0) kapasitörlerini kullanın. 2) X7R kaçınılmazsa, mekanik stresin elektrot yönü ile aynı hizada olması için kapasitörü PCBA üzerinde fiziksel olarak 90 derece döndürün. Her zaman 20 Hz, 1 Grms titreşim tablosuyla doğrulayın.
S2: Pil kimyası seçimi bebek telsizinin PCBA ömrünü nasıl etkiler?
A:Üç kimya çok farklı arıza modları üretir:
- Li-iyon (18650): En yüksek enerji yoğunluğu ancak hassas CC/CV şarjı gerektirir. Eksik bir negatif sıcaklık katsayısı (NTC) sensörü termal kaçağa neden olur. Yalnızca koruma IC'si içeren, kimliği doğrulanmış pil takımlarıyla kullanın.
- LiFePO4: Daha güvenli (150°C'nin altında termal kaçak olmaz) ve daha uzun çevrim ömrü (2000 çevrim). Bununla birlikte, daha düşük voltaj (3,2V nominal), 3,3V mantık için bir yükseltme dönüştürücüsü gerektirir, bu da maliyet ve dalgalanma gürültüsünü artırır.
- NiMH(düşük maliyetli tasarımlar): Çok bağışlayıcıdır ancak hafıza etkisinden muzdariptir. PCBA, yakıt göstergesini yeniden kalibre etmek için her 30 döngüde bir deşarj devresi içermelidir. Bu olmadan çalışma süresi 6 ay sonra %50 düşer.
Güvenilir bir bebek monitörü PCBA için, güvenlik için LiFePO4'ü veya çift aşırı voltaj korumalı (IC + PTC) kaliteli Li-ion'u seçin.
S3: Aynı PCBA tasarımını hem yalnızca sesli hem de görüntülü bebek telsizleri için kullanabilir miyim?
A:Hayır ve bunu yapmaya çalışmak üç spesifik güvenilirlik sorununa yol açar:
- Bellek bant genişliği-- Yalnızca ses için 64 kB RAM gerekir. Video, sıkıştırılmış kareler için en az 2 MB gerektirir. Harici RAM ile paylaşılan bir PCBA, ESD testini geçemeyen uzun izler ekler.
- RF görev döngüsü-- Ses, zamanın %10'unu iletir. Video zamanın %80'ini iletir. Aynı 2,4 GHz PA, video modunda aşırı ısınır ve 20 dakika sonra kazancı 6 dB düşürür. Video tasarımları için PA'nın altında bir termal geçiş dizisine ihtiyacınız vardır.
- Güç dağıtımı-- Sesli bebek monitörü PCBA 200 mA'da zirve yapıyor. Video 600 mA'da zirve yapar. İnce güç izlerine (0,25 mm) sahip ortak PCB düzeni, kamera modülünü sıfırlayan voltaj düşüşüne neden olur. Video tasarımları 0,6 mm'lik izler veya ayrı bir 1A Buck dönüştürücü gerektirir.
İki ayrı PCBA oluşturun. Yalnızca ses, 2 katmanlı bir kart kullanır. Video kontrollü empedansa sahip 4 katman gerektirir.
Sıfır Bebek Riski için Üretim Testi
Monte edilen her bebek telsizi PCBA'nın aşağıdakileri geçmesi gerekir:
Test İstasyonuSüreReddetme KriteriSes geridöndönüşü10 saniyeTHD > 1 kHz'de %1Pil simülatörü30 saniyeŞarj akımı > 50 mA, 3,0VRF hassasiyeti5 saniyePaket hata oranı > %1, -95 dBm'deAşırı sıcaklık60 saniyeTam şarjdan sonra herhangi bir nokta > 60°C
Nihai Tasarım İnceleme Kontrol Listesi
ÖğeOnayŞematikTüm girişlerde ESD koruması var (8 kV kontak)BOMCasitör voltaj değeri ≥ 2× beklenen (örn., 5V ray için 10V)MekanikTutma alanlarının yakınında uzun bileşenler yok (yükseklik > 4 mm)Bellenim YazılımıWatchdog zamanlayıcı, VOX > 5 dakika takılı kalırsa MCU'yu sıfırlarUyumlulukFCC Bölüm 15 ve EN 62368-1 (ses) güvenlik)
Güvenilir bir bebek monitörü PCBA tasarlamak, maliyet düşürme yerine bebek güvenliğine öncelik vermek anlamına gelir. İyi inşa edilmiş bir tahta, diş çıkarma ve öfke nöbetleri sırasında sessizce çalışır. Beyaz gürültü makineleri, sönük ışıklar ve mikrodalga fırınlar gibi gerçek çocuk odası koşullarıyla test edin. Ebeveynlerin güvenini kazanmanın tek yolu budur.
