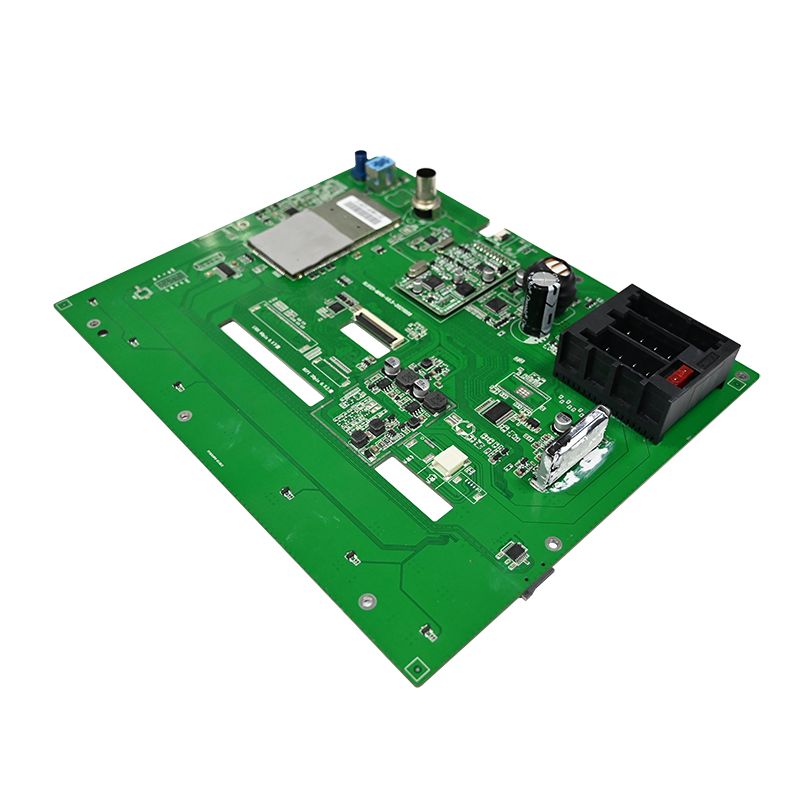

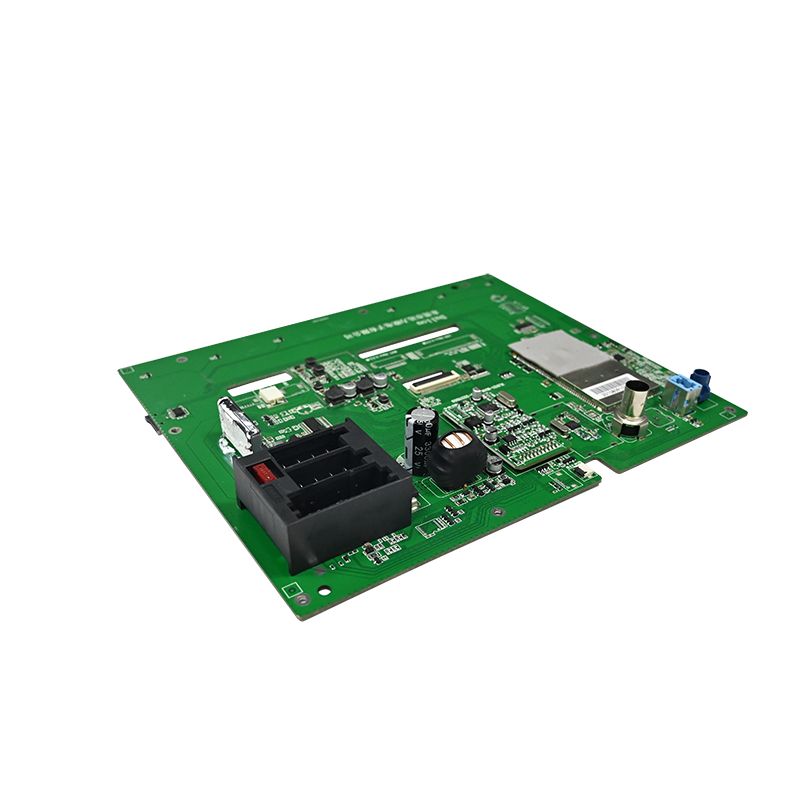

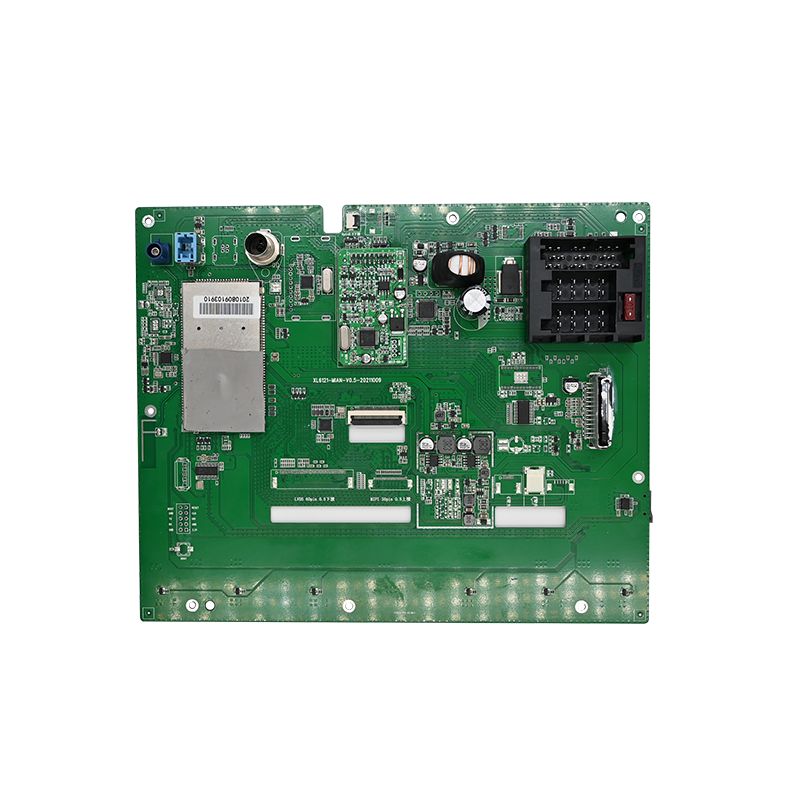

Araç İçi Kamera PCBA

Araç İçi Kamera PCBA için Temel Kalite Spesifikasyonları

Bileşen tedarikinden önce bu parametreleri tanımlayın. Her karar termal ve titreşim gereksinimlerinden kaynaklanır.

Otomotiv Kullanımına Yönelik Çalışma Ortamı

Termal Yönetim Bütçesi

Kritik: Tüm elektrolitik kapasitörlerin voltajını 105°C'de %50'ye düşürün. 5V ray üzerindeki 6,3V'luk kapak 6 ay içinde arızalanır.

Yüksek Kaliteli Araç Kamerası PCBA için Bileşen Seçimi

İyi kalite, otomotiv sınıfı parçalarla başlar. Tüketici sınıfı bileşenler saha arızalarına neden olur.

Görüntü Sensörü ve Lens Düzeneği

Genel sıfırlama olmadan panjur sensörlerinden kaçının. Hızlı hareket, plakaları okunmaz hale getiren eğriliğe neden olur.

İşlemci ve Bellek Mimarisi

Güvenilirlik kuralı: DDR bellek referans voltajı (VREF) için ayrı bir LDO kullanın. Direnç bölücü aracılığıyla VDD'ye bağlanması 70°C'nin üzerinde bit kaymalarına neden olur.

Güç Tedarik Zinciri (En Kritik)

Araç içi kamera PCBA burada başka herhangi bir yerden daha fazla başarısız oluyor.

12V girişe 100 kHz'de 200 mVpp dalgalanma enjekte edin. Videoda yatay çubuklar gösterilmemelidir.

Sinyal Bütünlüğü ve Isı Yayılımı için PCBA Düzeni

Düzen, bir araç kamerası PCBA'nın güvenilir bir şekilde kayıt yapıp yapmadığını veya trafiğe kilitlenip kilitlenmediğini belirler.

Katman Yığını Önerisi (Minimum 6 Katmanlı)

Kritik Yönlendirme Kuralları

DDR3L izleri – 50Ω ±%10 empedans, 0,5 mm uzunluk dahilinde grup 8 izleri
MIPI CSI (sensörden SoC'ye) - diferansiyel çiftler, uzunluk uyumsuzluğu < 0,2 mm
SD kart yuvası - aşma kontrolü için SoC'ye yakın 22Ω serisi dirençler
Kristal (27 MHz) - topraklanmış yollara sahip koruma halkası, altında güç düzlemi yok

Tutarlılık için Üretim Süreci Kontrolleri

Yüksek kaliteli araç içi kamera PCBA, her satırda istatistiksel süreç kontrolü (SPC) gerektirir.

Lehim Pastası ve Yeniden Akıtma

Optik ve X-Ray Muayenesi

AOI (otomatik optik) – bileşen polaritesini, lehim köprülerini, kaldırılmış uçları kontrol eder
AXI (X-ışını) – BGA paketleri (SoC ve DRAM) için zorunludur. Bilye altındaki boşluk oranı < %25
BİT (devre içi test) – donanım yazılımının güncellenmesinden önce güç raylarını, saatleri ve sıfırlama sinyallerini doğrular

Seri Üretim Öncesi Doğrulama Testleri

Her araç içi kamera PCBA tasarımı bu altı testi geçmelidir.

SSS – Araç İçi Kamera PCBA Kalitesi Hakkında Sık Sorulan Sorular

S1: Neden birçok araç içi kamera PCBA tasarımı 6 aylık park modundan sonra başarısız oluyor?
C: Birincil arıza, süper kapasitör veya pilin yüksek ısıda sürekli üst üste şarj edilmesinden kaynaklanan bozulmasıdır. Park modu araç içi kamera PCBA'yı 60–80°C ön cam sıcaklıklarında günde 12 saatten fazla aktif tutar. Üç spesifik arıza meydana gelir:
1.Süper kapasitör ESR yükselişi - Standart 2,7V/10F kapaklar, eşdeğer seri direnci 70°C'de 2000 saatten sonra 50 mΩ'dan 1Ω'un üzerine çıkarır. Bu, ateşleme kesildiğinde son dosyanın temizlenmesini önler. Başlangıçta ESR < 30 mΩ olan 85°C dereceli otomotiv süper kapaklarını kullanın.
2.LDO termal kapatma – 3,3V LDO, park halindeyken hareket algılamaya güç sağlar. Özel bir Buck dönüştürücü olmadan (%90 verimliliğe karşılık LDO için %60), bağlantı sıcaklığı 125°C'yi aşar. Yayılım spektrumlu senkronize bir kovaya geçin.
3.RTC pil sızıntısı – Düğme pil yedek pilleri (CR1220) 80°C'nin üzerinde elektrolit sızdırarak yakındaki izleri aşındırır. RTC yedeklemesi için 0,1F süper kapasitörle değiştirin; sızıntı riski yoktur.
50°C sıcaklıktaki fırında 4 saat bekletildikten sonra park modunu daima termal kamerayla doğrulayın.

S2: PCBA bileşen yerleşimi araç içi kameralardaki gece video kalitesini nasıl etkiler?
C: Bileşen yerleşimi, görüntü sensörünün analog güç ve saat hatlarına elektriksel gürültü bağlantısını etkiler. Üç yerleştirme kuralı gece çekimlerini doğrudan etkiler:
Anahtarlama regülatörlerini sensörden 30 mm uzakta tutun - Bir DC-DC dönüştürücüden gelen 2 MHz dalgalanma, izler paralel ilerlerse sensörün 2,8V analog rayına bağlanır. Bir spektrum analizörüyle ölçüm yapın; piksel saat frekansında -85 dBV'nin üzerindeki herhangi bir etki, düşük ışıkta dikey şerit oluşturur.
Dijital G/Ç'yi MIPI hatlarından ayırın - SD kart veri hatları (200 MHz'e kadar harmonikler), bitişik katmanlara yönlendirildiğinde diferansiyel MIPI saatine yayılır. SDIO ve MIPI bölgeleri arasına topraklanmış bir çit ekleyin.
Ayırma kapaklarını sensörün 1 mm yakınına yerleştirin - Her bir güç pimindeki 4,7 µF seramik kapak, yüksek frekanslı gürültüyü emer. 2 mm'den uzun kapaklar, gölgelerde yatay şeritler halinde görülebilen gürültüyü 15 dB artırır.
İyi yerleştirilmiş bir araç kamerası PCBA, plakaların 5 lükste okunabildiği temiz gece videosu üretir. Kötü düzen, adli incelemede başarısız olan yapılar ekler.

S3: Ön ve arka kameralar için aynı araç içi kamera PCBA'sını kullanabilir miyim?
C: Hayır, yalnızca donanım yazılımıyla çözülemeyen üç donanım farklılığı nedeniyle:
Lens odak mesafesi - Ön kameralar sonsuz odaklama gerektirir (ufka 3 metre). Hatchback iç mekanları için arka kameraların yakın odaklanması (tampondan 0,5 metre) gerekir. Lens çerçeve yüksekliği 1,2 mm farklılık gösterir. Ayarlanabilir lens tutuculu ortak bir PCBA'nın maliyeti ikiden fazla özel tasarımdır.
Görüntü sensörü yönü - Ön kameralar dik olarak monte edilir. Arka kameralar genellikle baş aşağı (tavan kaplamasından cama) monte edilir. Sensör pikselleri yukarıdan aşağıya doğru okur. Görüntünün dijital olarak çevrilmesi 1 karelik bir gecikme süresi ekler (30 fps'de 33 ms), çift kanallı kayıtlarda senkronizasyon uyumsuzluklarına neden olur. Kayıt ayarı yoluyla donanım çevirme, farklı sensör yapılandırma dosyaları gerektirir.
Termal ortam – Arka ön cam, ön cama göre %30 daha az güneş enerjisi yükü alır. Agresif güç kısma özelliğine sahip ön kısım için optimize edilmiş bir PCBA, arka taraftaki soğutmayı hiçbir zaman devreye sokmayabilir ve bu da kapasitörün eskime uyumsuzluğuna yol açabilir. İki yıllık çalışma, ön ünitenin arka üniteden önce arızalandığını gösterecektir.
Bunun yerine, iki asma kat sensör kartına sahip ortak bir anakart tasarlayın. Temel araç kamerası PCBA, işlemciyi ve gücü tutar. Her sensör kartının kendi lens yuvası, yönlendirme pimleri ve termal ped kalınlığı vardır. Bu yaklaşım, görüntü kalitesini korurken toplam SKU'ları azaltır.

İyi Kalite İçin Üretim Verim Hedefleri

Kaliteli bir araç içi kamera PCBA, üç yıllık günlük sıcaklık değişimlerine, titreşime ve geçici voltaj değişimlerine karşı dayanıklıdır. Otomotiv değer kaybıyla tasarlayın, termal görüntülemeyle doğrulayın ve her üretim partisini denetleyin. Bu yaklaşım, önemli anı yakalayan araç içi kameralar sunar.
