Hareket Sensörü PCBA

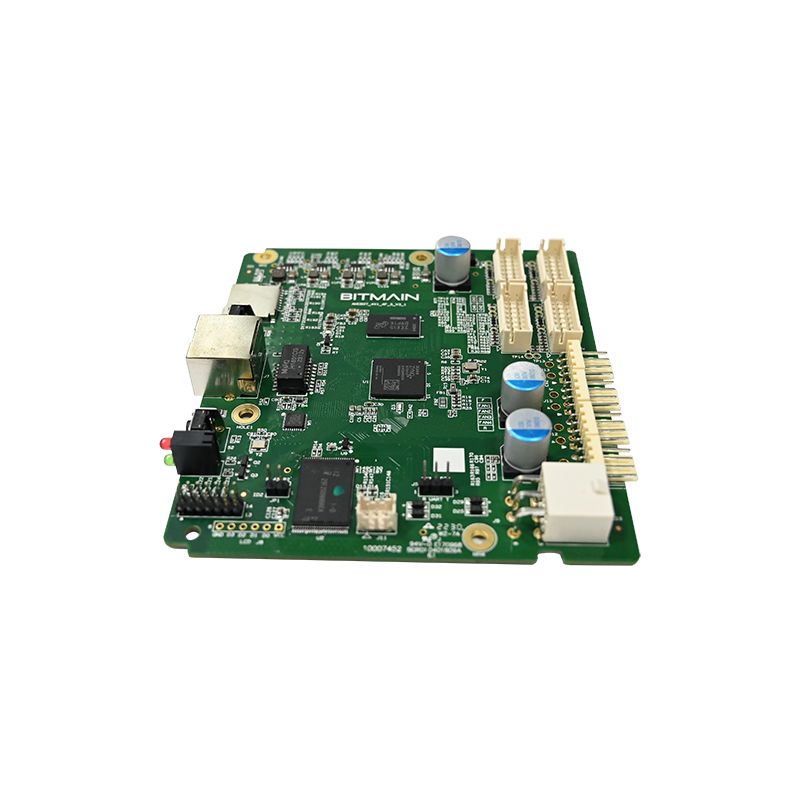

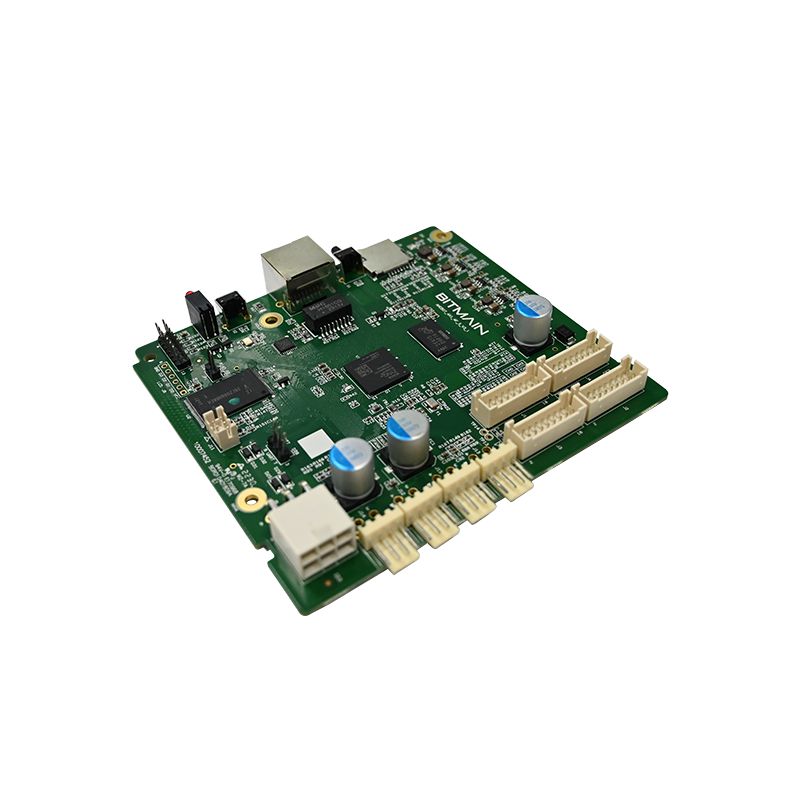

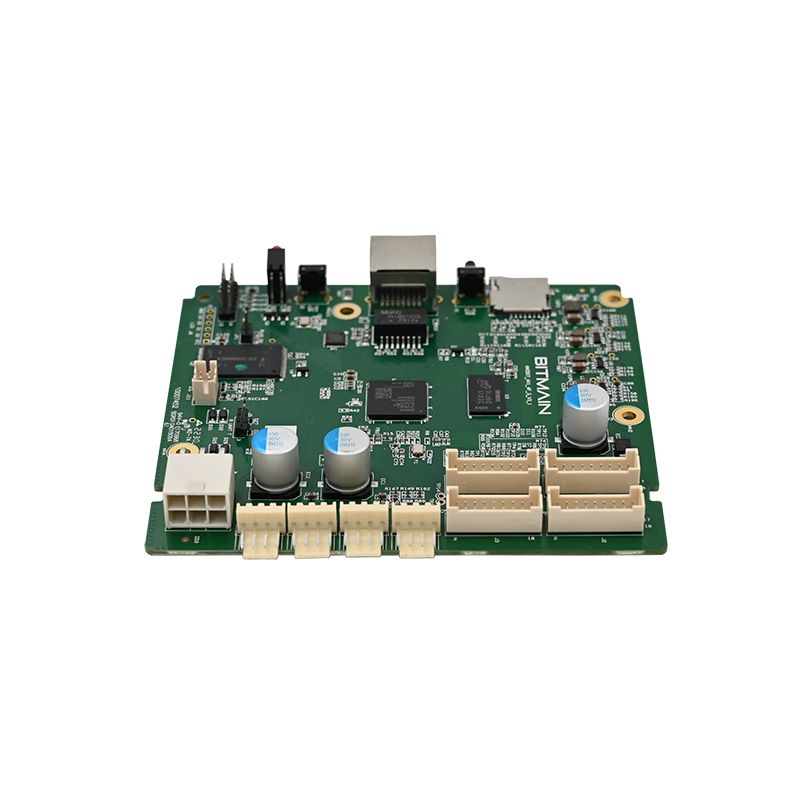

Hareket Sensörü PCBA Nedir?

Hareket sensörü PCBA, kızılötesi, mikrodalga veya ultrasonik dönüştürücüler kullanarak hareketi algılamak için özel olarak tasarlanmış bir baskılı devre kartı düzeneğidir. Genel amaçlı PCBA'nın aksine hareket sensörü kartları, yanlış tetiklemeleri önlemek için düşük güç tüketimi, uykudan hızlı uyanma yanıtı ve gürültü filtreleme gerektirir.

Mühendisler üç parametreye göre bir hareket sensörü PCBA seçer: algılama aralığı, çıkış sinyali türü ve çalışma akımı. Yanlış seçim, sık sık yanlış alarmlara veya kaçırılan tespitlere yol açar.

Hareket Sensörü PCBA'nın Temel Bileşenleri

Her hareket sensörü PCBA'sı şu beş işlevsel bloğu içerir:

· Sensör öğesi – PIR (piroelektrik), mikrodalga Doppler veya ultrasonik dönüştürücü

· Analog ön uç – Bant geçiren filtreli işlemsel amplifikatör

· Karşılaştırıcı – Histerezisli eşik dedektörü

· Zamanlama mantığı – Ayarlanabilir bekleme süresi ve kilitleme süresi

· Çıkış aşaması  – Röle, transistör veya mantık düzeyindeki sinyal

Tipik Uygulamalar

Bu Hareket Sensörü PCBA'nın Ayrıntılı Teknik Parametreleri

Aşağıdaki spesifikasyonlar ticari ve konut güvenlik ürünlerinde kullanılan tipik bir yüksek performanslı hareket sensörü PCBA'yı temsil etmektedir.

Elektriksel Özellikler

Algılama Performansı

Fiziksel ve Çevresel Özellikler

· Kart boyutları – 32 mm x 28 mm (standart) veya özel

· Montaj delikleri – İki adet 3 mm çapında, merkezden merkeze 25 mm

· Çalışma sıcaklığı – -20°C ila +70°C

· Depolama sıcaklığı – -40°C ila +85°C

· Nem toleransı – %95 bağıl nem, yoğuşmasız

· Uyumlu kaplama – İsteğe bağlı (dış mekanda veya nemli kullanım için)

Ayarlanabilir Ayarlar (DIP Anahtarı veya Jumper)

Çoğu hareket sensörü PCBA tasarımı, kullanıcı tarafından yapılandırılabilen parametreler içerir:

Bu Hareket Sensörü PCBA'nın Rakip Tasarımlarla Karşılaştırması

Tüm hareket sensörü PCBA kartları gerçek dünya koşullarında eşit performans göstermez. Aşağıdaki tablo kritik farklılıkları göstermektedir.

Hareket Sensörü PCBA SSS – Mühendislik Yanıtları

Bu üç soru, hareket sensörü PCBA çözümlerini değerlendiren donanım mühendisleri, entegratörleri ve satın alma uzmanları tarafından haftalık olarak sorulmaktadır.

Soru 1: PIR, mikrodalga ve çift teknolojili hareket sensörü PCBA tasarımları arasındaki fark nedir ve hangisini seçmeliyim?

Cevap: PIR (pasif kızılötesi) hareket sensörü PCBA, hareketli cisimlerden gelen kızılötesi radyasyondaki değişiklikleri algılar. Çok düşük güç tüketir (15-30μA beklemede) ancak sıcaklık değişimlerine karşı hassastır ve HVAC havalandırma deliklerinden veya güneş ışığından yanlış tetiklenebilir. Mikrodalga hareket sensörü PCBA, düşük güçlü RF (tipik olarak 5,8 GHz veya 10,525 GHz) yayar ve Doppler kaymasını ölçer. Plastik muhafazaların içinden algılama yapar ve sıcaklığı göz ardı eder, ancak daha yüksek akım tüketir (15-25mA) ve duvarlara nüfuz ederek bitişik odalardan yanlış algılamaya neden olabilir. Çift teknolojili hareket sensörü PCBA, hem PIR hem de mikrodalga sensörlerini içerir ve yalnızca her ikisi de hareketi algıladığında tetiklenir. Bu neredeyse tüm yanlış alarmları ortadan kaldırır ancak maliyeti ve bekleme akımını (2-5mA) artırır. Seçim kılavuzu: Pille çalışan dış mekan aydınlatmaları için yalnızca PIR'ı seçin. Yanlış tetiklemelerin kabul edilemez olduğu kapalı mekanda kullanım tespiti için çift teknolojiyi seçin. Hızın güç kullanımından daha önemli olduğu otomatik kapılar için yalnızca mikrodalgayı seçin. Çoğu ticari güvenlik hareket sensörü PCBA tasarımı, maliyet, güç ve güvenilirliğin en iyi dengesi olarak gelişmiş sinyal filtrelemeye sahip PIR'ı kullanır.

Soru 2: Bu hareket sensörü PCBA'nın algılama aralığını ve tutma süresini nasıl ayarlayabilirim ve bu ayarlar kartı muhafazasından çıkarmadan değiştirilebilir mi?

Cevap: Bu hareket sensörü PCBA üç ayarlama yöntemi sunar. İlk olarak yerleşik potansiyometreler: "SENS" (hassasiyet) etiketli bir tanesi algılama aralığını 3 metreden (tamamen saat yönünün tersine) 12 metreye (tamamen saat yönünde) ayarlar. “TIME” etiketli saniye, tutma süresini 5 saniyeden 10 dakikaya kadar ayarlar. İkincisi, DIP anahtarları: çoğu kartta tutma süresi, ışık eşiği ve çıkış polaritesinin kaba ayarları için 4 konumlu bir anahtar bulunur. Üçüncüsü, uzaktan ayarlama için bazı hareket sensörü PCBA tasarımları, harici potansiyometreleri veya 0-10V kontrol sinyallerini kabul eden bir dijital giriş içerir. Muhafazayı açmadan ayarlamalar yapmak için uzaktan kumanda alıcısına (38kHz IR veya 433MHz RF) sahip bir hareket sensörü PCBA belirtin; bu, BOM maliyetine yaklaşık 1,50 ABD doları ekler. Uzaktan ayarlama olmadan, muhafazayı açmanız ve potansiyometreleri döndürmek için küçük bir tornavida kullanmanız gerekir. Çevredeki duvarlar ve zemin malzemesi algılama aralığını etkilediğinden, hassasiyeti her zaman son konumuna monte ettikten sonra ayarlayın. %50 hassasiyetle başlayın ve yalnızca kapsama boşlukları varsa artırın.

Soru 3: Bu hareket sensörü PCBA'nın tipik yanlış tetikleme oranı nedir ve sıcaklık telafisi yanlış alarmları nasıl azaltır?

Cevap: Düzgün bir şekilde kurulmuş bir uygulamada (lens üzerinde doğrudan güneş ışığı yok, 2 metre dahilinde ısı delikleri yok, hareketli trafiği yansıtan büyük cam pencereler yok), bu hareket sensörü PCBA, 200 algılama başına bir olaydan daha düşük bir yanlış tetikleme oranına ulaşır. Sıcaklık telafisi olmadan, bir PIR hareket sensörü PCBA, ortam sıcaklığı insan derisi sıcaklığına yaklaştığında (yaklaşık 37°C veya 98°F) hatalı tetikleme yapabilir. 30°C oda sıcaklığında, sinyal-gürültü oranı 20°C'ye kıyasla %60 düşer. Bu hareket sensörü PCBA, 25°C'nin üzerindeki her 1°C artış için kazancı %2,5 artıran bir dengeleme devresine bağlı yerleşik bir termistör içerir. 35°C'de kazanç, 25°C'ye göre %25 daha yüksektir ve algılama hassasiyeti geri yüklenir. Telafi aynı zamanda soğuk hava akımlarından kaynaklanan yanlış tetiklemeleri önlemek için düşük sıcaklıklarda (10°C'nin altında) kazanımı da azaltır. Orta Doğu iklimlerindeki (dış sıcaklıklar 45°C'ye ulaşan) hareket sensörü PCBA kurulumlarından elde edilen saha verileri, sıcaklık kompanzasyonu devre dışı bırakıldığında etkinleştirildiğinde hatalı alarmlarda %78'lik bir azalma olduğunu göstermektedir. Dış mekan veya koşulsuz iç mekan alanları için her zaman telafiyi etkinleştirin.

Hareket Sensörü PCBA için En İyi Kurulum Uygulamaları

En iyi hareket sensörü PCBA bile yanlış takıldığında düşük performans gösterir. Bu yönergeleri izleyin.

Montaj Yüksekliği ve Konumu

· Önerilen yükseklik – 1,8 ila 2,2 metre (omuzdan başa kadar)

· 1,5 metrenin altında – Gövde hareketini kaçırır, yalnızca evcil hayvanları algılar

· 2,5 metrenin üstü  – Azaltılmış zemin kapsama alanı, doğrudan aşağıda ölü bölgeler oluşturur

Bu Yanlış Tetikleyici Kaynaklardan Kaçının

Kablolama Yönergeleri

· Çıkış sinyalinin 10 metreden uzun olması için bükümlü çift kullanın

· AC güç kablolarını hareket sensörü PCBA'dan en az 30 cm uzakta tutun

· Gürültülü yüklerin (röleler, kontaktörler) değiştirilmesi durumunda güç girişine 100nF'lik bir kapasitör ekleyin.

Hareket Sensörü PCBA'nızı Kurulumdan Önce Test Etme

Bir karşılaştırma testi kurulum hatalarının %90'ını yakalar. Bu sırayı takip edin.

Tezgah Test Prosedürü

1. Gücü uygulayın ve ısınma için 60 saniye bekleyin

2. LED'in yaklaşık her 10 saniyede bir yanıp söndüğünü doğrulayın (bekleme durumunu gösterir)

3. Görüş alanı boyunca 3 metre mesafede yürüyün

4. LED'in yandığını ve çıkışın durumunun değiştiğini doğrulayın

5. LED'in kapanmasına kadar geçen süreyi işaretleyin (bekletme süresi ayarıyla eşleşmelidir)

6. Yavaş sürünme (0,2 m/s) ve hızlı çalışma (2 m/s) ile tekrarlayın

Arızalar ve Nedenleri

Özet – Temel Özellikler Referansı

Hızlı başvuru için bu spesifikasyon bloğunu tasarım ve satın alma sırasında hazır bulundurun.

Hareket Sensörü PCBA – Varsayılan Yapılandırma

· Voltaj: 5-24V DC

· Bekleme akımı: 20μA tipik

· Algılama aralığı: 8-12 metre

· Algılama açısı: 120 derece

· Tutma süresi: 5 saniyeden 10 dakikaya kadar ayarlanabilir

· Çıkış: Röle (10A) veya transistör (100mA)

· Çalışma sıcaklığı: -20°C ila +70°C

· Sertifikalar: ISO9001 ve RoHS standartlarıyla uyumlu
