PCBA işlemede hata analizi ve sorun giderme

PCBA sürecinde (Basılı Devre Kurulu Montajı) İşleme, hata analizi ve sorun giderme, ürün kalitesi ve üretim verimliliğini sağlamak için anahtar bağlantılardır. Hataları sistematik olarak tanımlayarak ve çözerek ürün güvenilirliği geliştirilebilir ve üretim maliyetleri azaltılabilir. Bu makale, şirketlerin üretim kalitesini ve verimliliğini artırmasına yardımcı olmak için PCBA işlemesinde ortak hata türleri, analiz yöntemleri ve sorun giderme stratejilerini araştıracaktır.

Ortak hata türleri

1. Lehimleme kusurları

Lehimleme kusurları, soğuk lehimleme, soğuk lehim, lehim köprüleri ve eksik lehim derzleri dahil olmak üzere PCBA işlemede en yaygın problemlerdir. Soğuk lehimleme, lehim derzlerinin zayıf teması olarak kendini gösterir, bu da kararsız elektrik sinyal iletimi ile sonuçlanır; Lehim köprüleri, kısa devre oluşturan, bağlanmaması gereken alanlara akan lehimlere atıfta bulunur; Eksik lehim derzleri, tam olarak oluşmayan lehim derzlerine atıfta bulunarak açık devre problemlerine neden olur.

2. Devre kartının açık devresi

Açık devre problemleri, devre kartındaki bazı çizgiler veya lehim derzlerinin güvenilir bir elektrik bağlantısı oluşturmadığını ifade eder. Yaygın nedenler arasında zayıf lehimleme, hasarlı PCB substratları ve tasarım hataları bulunur.

3. Kısa Devre Sorunları

Kısa devre problemleri, devre kartında bağlanmaması gereken iki veya daha fazla devre parçasının yanlışlıkla temas etmesini ifade ederek devre kartına veya bileşenlere zarar verebilecek anormal akım akışı ile sonuçlanır. Yaygın nedenler arasında lehim taşması, bakır tel kısaltması veya kirleticilerin neden olduğu kazara temas bulunur.

Arıza Analiz Yöntemi

1. Görsel inceleme

Görsel inceleme için bir mikroskop veya yüksek büyütme kamerası kullanmak, lehim eklem kusurlarını, açık devreleri ve kısa devreleri tespit edebilir. Devre kartının ayrıntılı bir görsel incelemesi, belirgin kusurları hızlı bir şekilde tanımlayabilir.

Lehim derzlerini kontrol edin: Yanlış lehim eklemi veya soğuk lehim eklemi olup olmadığını doğrulamak için lehim derzlerinin şeklini ve bağlantı durumunu gözlemleyin.

Devreyi kontrol edin: Devre kartındaki devrenin sağlam olup olmadığını ve açık devre veya kısa devre olup olmadığını kontrol edin.

Uygulama Stratejisi: Görsel denetimleri düzenli olarak yapın, sorunları bulun ve kaydedin ve onarım önlemlerini zamanında alın.

2. Elektrik Testi

Elektrik testi, devre kartının gerçek çalışma durumunu ve elektrik bağlantısını tespit edebilen fonksiyonel test, süreklilik testi ve yalıtım testini içerir.

Fonksiyonel test: Devre kartının tasarım gereksinimlerine göre düzgün çalışıp çalışmadığını doğrulamak için montajdan sonra fonksiyonel testi yapın.

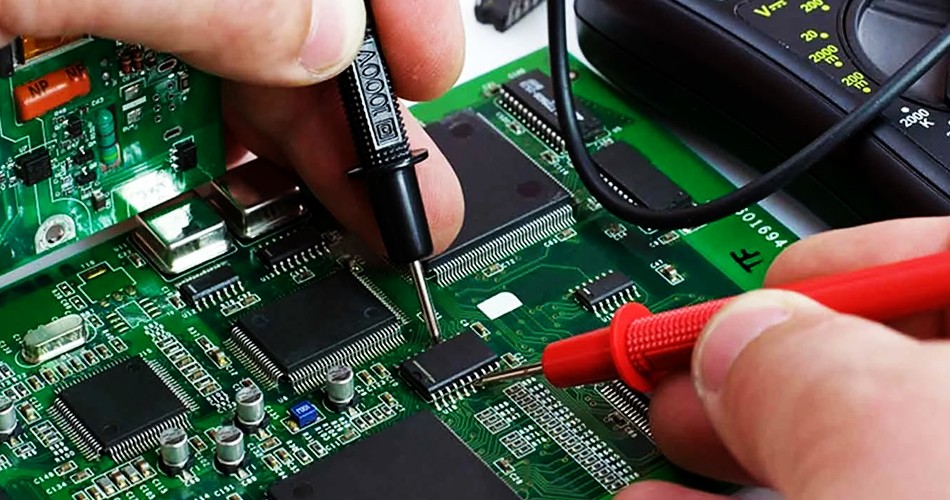

Süreklilik Testi: Açık devre problemi olup olmadığını kontrol etmek için devre kartının çeşitli bağlantı noktalarını test etmek için bir multimetre kullanın.

Yalıtım Testi: Devre kartının çeşitli kısımlarında yanlışlıkla kısa devre olmadığından emin olmak için devre kartının yalıtım performansını test edin.

Uygulama Stratejisi: Sorunları zamanında tespit etmek ve çözmek için üretim sırasında ve sonrasında sistematik elektrik testi yapın.

3. X-ışını muayenesi

X-ışını muayenesi, özellikle BGA (bilyalı ızgara dizisi) gibi doğrudan gözlemlenmesi kolay olmayan lehim eklem problemlerini tespit etmek için gizli kusurları tespit etmek için etkili bir yöntemdir.

Lehim derzlerini kontrol edin: Soğuk lehim derzleri veya lehim köprüleri olup olmadığını doğrulamak için X-ışını muayenesi yoluyla BGA lehim derzlerinin lehimleme kalitesini kontrol edin.

İç yapıyı tespit edin: Olası kısa devreleri veya açık devreleri tanımlamak için PCB'nin iç yapısını kontrol edin.

Uygulama Stratejisi: Röntgen denetim ekipmanını, lehimleme kalitesini sağlamak için düzenli ve spot iç denetimler yürütecek şekilde yapılandırın.

Sorun Giderme Stratejisi

1. Yeniden katlanıyor

Soğuk lehim derzleri, soğuk lehim derzleri ve eksik lehim derzleri gibi lehimleme kusurları için genellikle onarım için yeniden katkı gereklidir. Lehimleme işleminin doğruluğunu sağlayın ve iyi lehimleme sonuçları elde etmek için lehimleme parametrelerini ayarlayın.

Yüzeyi temizleyin: Oksitleri ve kirleticileri uzaklaştırmak için yeniden soğumadan önce lehimleme yüzeyini temizleyin.

Lehimleme Parametrelerini Ayarlayın: Lehimleme kalitesini sağlamak için lehimleme gereksinimlerine göre sıcaklık, zaman ve lehim miktarını ayarlayın.

Uygulama Stratejisi: Lehimleme kusurları için, lehimleme kalitesinin standartları karşıladığından emin olmak için lehim derzlerini yeniden yakalayın ve kontrol edin.

2. Hasarlı parçaları değiştirin

Açık devreler ve kısa devreler gibi bileşen hasarının neden olduğu sorunlar için genellikle hasarlı parçaların yerini almak gerekir. Değiştirilen parçaların tasarım gereksinimlerini karşıladığından ve lehimleme gerçekleştirdiğinden emin olun.

Hasarlı parçaları tanımlayın: Hasarlı parçaları elektrik testi ve görsel inceleme yoluyla tanımlayın.

Değiştirin: Hasarlı parçaları değiştirin ve yeniden sağlayın ve fonksiyonel testleri gerçekleştirin.

Uygulama Stratejisi: Hasarlı parçaları değiştirin ve yeni parçaların kalitesinin gereksinimleri karşıladığından emin olun.

3. PCB substratını onarın

PCB substrat hasar problemleri için çatlaklar veya ara katman soyma gibi sorunlar için devre onarımı ve substrat takviyesi gibi PCB onarım teknolojileri kullanılabilir.

Onarım devreleri: Hasarlı devreleri onarmak için iletken tutkal veya iletken kablo kullanın.

Substratları Güçlendirin: Fiziksel hasar riskini azaltmak için substratı güçlendirin.

Uygulama Stratejisi: PCB substratlarını onarın ve onarılan substratların kullanım gereksinimlerini karşıladığından emin olun.

Özet

İçindePCBA işleme, hata analizi ve sorun giderme, ürün kalitesini sağlamak için anahtar bağlantılardır. Ortak hata türlerinin, sistematik hata analiz yöntemlerinin ve etkili sorun giderme stratejilerinin tanımlanması yoluyla, ürünlerin verim hızı iyileştirilebilir ve üretim maliyetleri azaltılabilir. Düzenli görsel inceleme, elektrik testi ve X-ışını denetimi, problemleri zamanında keşfederek ve çözerek üretim kalitesini ve kurumsal rekabet gücünü artırmaya yardımcı olabilir.
