PCBA işlemede gelişmiş algılama teknolojisi

PCBA işlemede (Basılı Devre Kurulu Montajı), algılama teknolojisi ürün kalitesi ve performansı sağlamak için çok önemlidir. Teknolojinin sürekli ilerlemesi ile, tespit doğruluğunu, verimliliğini ve güvenilirliğini artırmak için PCBA işleme sürecine gittikçe daha gelişmiş algılama teknolojileri uygulanmaktadır. Bu makale birkaç yaygın gelişmiş algılama teknolojisi ve bunların PCBA işleme uygulamalarını araştıracaktır.

I. Otomatik Optik İnceleme (AOI)

1. AOI teknolojisine genel bakış

Otomatik Optik İnceleme (AOI), devre kartlarını otomatik olarak algılamak için görsel bir sistem kullanan ve PCBA işlemede yaygın olarak kullanılan bir teknolojidir.

Çalışma Prensibi: AOI sistemi, devre kartını yüksek çözünürlüklü bir kamera aracılığıyla tarar, görüntüyü yakalar ve kusurları ve kötü noktaları tanımlamak için önceden ayarlanmış standartla karşılaştırır.

Tespit içeriği: AOI, lehim eklem kalitesi, bileşen konumu, eksik bileşenler ve kısa devreler gibi sorunları tespit edebilir.

2. AOI'nin avantajları

AOI teknolojisi hızlı, doğru ve temassızdır, bu da tespit verimliliğini önemli ölçüde artırabilir.

Üretim verimliliğini artırın: Otomatik algılama manuel algılama süresini azaltır ve üretim verimliliğini artırır.

Yüksek Doğruluk: Yüksek çözünürlüklü görüntüler ve akıllı algoritmalar, küçük kusurları doğru bir şekilde tanımlayabilir ve yanlış tespit oranlarını azaltabilir.

İi. X-ışını algılama (röntgen)

1. X-ışını teknolojisine genel bakış

X-ışını algılama (X-ışını), karmaşık PCBA algılama görevleri için uygun olan devre kartının iç yapısını görmek için X-ışınlarını kullanan bir algılama teknolojisidir.

Çalışma prensibi: X-ışınları, iç yapının bir görüntüsünü oluşturmak için devre kartına nüfuz eder ve görüntünün analiz edilmesiyle zayıf lehimleme ve kısa devreler gibi iç kusurlar tespit edilir.

Uygulama Aralığı: X-ışını algılaması, BGA (bilyalı ızgara dizisi) ve CSP (Chip ölçek paketi) gibi yüzey montaj bileşenlerinin algılanması için özellikle uygundur.

2. X-ışını tespitinin avantajları

X-ışını algılama teknolojisi derinlemesine ve ayrıntılı iç denetimler sağlayabilir ve gizli kusurları tespit etmek için uygundur.

Gizli kusurların ortaya çıkması: Ürünün genel güvenilirliğini sağlamak için soğuk lehim eklemleri ve kalay boncuklar gibi görünmez iç kusurları tespit edebilir.

Tahribatsız test: Devre kartlarının tahribatsız testi, ürünün bütünlüğünü etkilemez.

III. Kızılötesi termal görüntüleme tespiti

1. Kızılötesi termal görüntüleme teknolojisine genel bakış

Kızılötesi termal görüntüleme tespiti, olası aşırı ısınma veya termal arıza problemlerini tespit etmek için devre kartının sıcaklık dağılım görüntüsünü yakalamak için kızılötesi kameralar kullanır.

Çalışma prensibi: Kızılötesi kamera, devre kartının yüzeyindeki kızılötesi radyasyonu yakalar, bir sıcaklık görüntüsüne dönüştürür ve termal görüntüyü analiz ederek anomalileri tanımlar.

Uygulama kapsamı: Termal anormalliklerin, aşırı ısınma alanlarını ve devre kartlarında güç yönetimi sorunlarının tespit edilmesi için uygundur.

2. Kızılötesi termal görüntüleme tespitinin avantajları

Kızılötesi termal görüntüleme teknolojisi, devre kartının sıcaklık değişikliklerini gerçek zamanlı olarak izleyebilir ve değerli hata teşhisi bilgileri sağlayabilir.

Gerçek zamanlı algılama: Devre kartının sıcaklığını gerçek zamanlı olarak izleyebilir ve zaman içinde potansiyel aşırı ısınma problemlerini tespit edebilir.

Temassız algılama: Devre kartına fiziksel müdahaleyi önlemek için temassız algılama kullanır.

IV. Elektrik Testi (BİT)

1. BİT teknolojisine genel bakış

Elektrik testi (devre testi, BİT) devre kartlarının işlevselliğini ve bağlantısını tespit etmek için bir test teknolojisidir. Devre kartı elektrik sinyalleri ile test edilir.

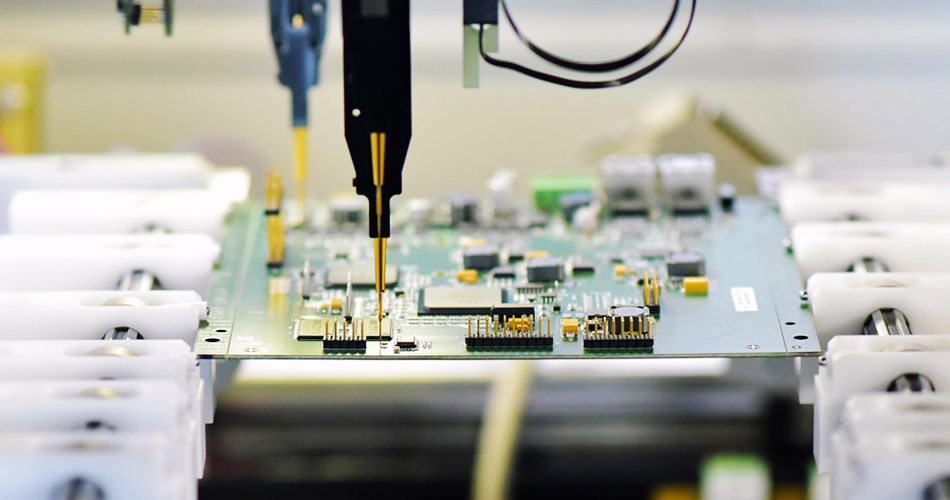

Çalışma prensibi: BİT, devre kartının test noktalarına bağlanmak için test problarını kullanır, elektrik sinyallerini uygular ve devrenin elektrik performansını ve bağlantısını kontrol etme yanıtı ölçer.

Algılama İçeriği: Kısa devre, açık devre, bileşen değer uyuşmazlığı ve devre kartının lehimleme sorunları tespit edilebilir.

2. BİT avantajları

BİT teknolojisi, devre kartının işlevselliğini ve güvenilirliğini sağlamak için üretim sürecinde kapsamlı elektrik performans testleri yapabilir.

Kapsamlı Test: Ürünün işlevselliğini sağlamak için devre kartının çeşitli elektrik parametrelerini kapsamlı bir şekilde test edin.

Yüksek verimlilik: Otomatik test işlemi test verimliliğini artırır ve manuel müdahaleyi azaltır.

V. Fonksiyonel Test

1. Fonksiyonel teste genel bakış

Fonksiyonel testçeşitli işlevlerinin tasarım gereksinimlerini karşılamasını sağlamak için gerçek çalışma koşulları altında PCBA testidir.

Çalışma Prensibi: PCBA'yı simüle edilmiş bir çalışma ortamına koyun ve önceden ayarlanmış fonksiyonel test programını yürüterek işlevlerini ve performansını doğrulayın.

Uygulama Kapsamı: PCBA'nın gerçek çalışma durumunu ve işlevlerini test etmek ve gerçek uygulamalardaki performansının değerlendirilmesi için geçerlidir.

2. Fonksiyonel testin avantajları

Fonksiyonel test gerçek çalışma koşullarını simüle edebilir ve gerçek kullanım ortamına en yakın test sonuçları sağlayabilir.

Gerçek Çevre Testi: PCBA'nın gerçek kullanımda performansını sağlamak için gerçek çalışma koşullarında test edin.

Sorun keşfi: Fonksiyonel sorunları keşfedebilir ve ürünün güvenilirliğini ve istikrarını sağlayabilir.

Çözüm

İçindePCBA işleme, Gelişmiş Algılama Teknolojisinin kullanımı, ürün kalitesi ve performansını sağlamak için önemli bir araçtır. Otomatik optik inceleme (AOI), X-ışını muayenesi, kızılötesi termal görüntüleme denetimi, elektrik testi (BİT) ve fonksiyonel testler gibi teknolojileri tanıtarak şirketler tespit doğruluğunu, verimliliği ve güvenilirliği artırabilir. Gelecekte, teknolojinin sürekli ilerlemesiyle, bu tespit teknolojileri PCBA işlemenin genel kalitesi ve üretim verimliliğini geliştirmeye ve daha da geliştirmeye devam edecektir.
