PCBA işlemede esnek devre kartı teknolojisi

Modern elektronik ürünlerde, esnek devre kartı teknolojisi, benzersiz avantajları nedeniyle yaygın olarak kullanılmaktadır. Esnek devre kartı (FPC) ince, bükülebilir ve yüksek yoğunluklu entegrasyona sahiptir, bu da çeşitli karmaşık ve kompakt elektronik cihazlarda önemli bir rol oynamasını sağlar. Bu makale, PCBA'da ürün performansını ve üretim verimliliğini artırmak için esnek devre kartı teknolojisinin nasıl kullanılacağı araştırılacaktır (Basılı Devre Kurulu Montajı) işleme.

I. Esnek devre kartı teknolojisine genel bakış

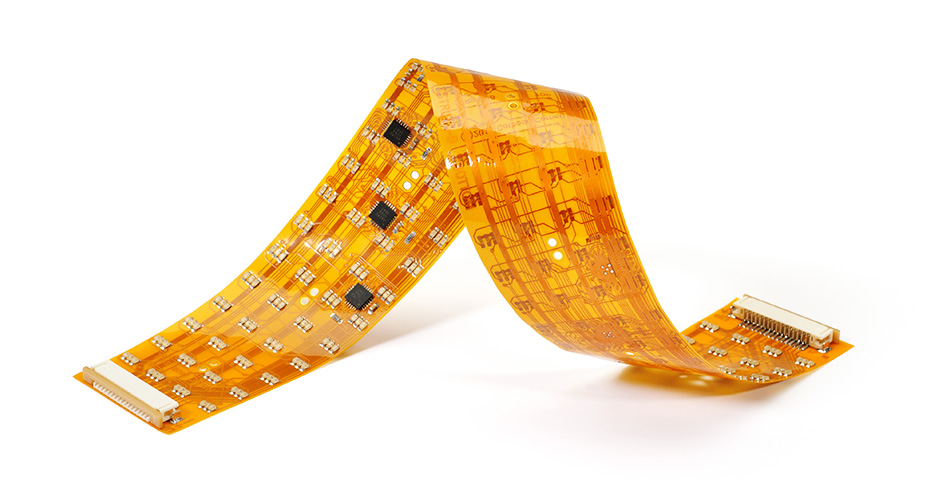

Esnek devre kartı teknolojisi, devre kartlarının bükülmesini, katlanmasını ve kıvrılmasını sağlamak için devre kartlarının üretiminde esnek substratların kullanımını ifade eder. Bu teknoloji, devre kartlarının sınırlı bir alanda daha fazla işlev elde etmesine ve karmaşık üç boyutlu uzamsal yapılara uyum sağlamasına olanak tanır. Geleneksel sert devre kartlarıyla karşılaştırıldığında, esnek devre kartlarının tasarım ve uygulamada birçok benzersiz avantajı vardır.

1. Esnek substrat: Esnek devre kartları genellikle substratlar olarak poliimid (PI) veya polyester (PET) gibi esnek malzemeler kullanır. Bu malzemeler mükemmel esnekliğe ve yüksek sıcaklık direncine sahiptir, devre kartının normal olarak katlanma ve bükülme altında çalışmasına izin verir.

2. Yüksek yoğunluklu entegrasyon: Esnek devre kartları daha yüksek devre yoğunluğu elde edebilir ve daha küçük elektronik ürün tasarımlarını destekleyebilir. Yüksek yoğunluklu devre tasarımı yoluyla, minyatürleştirme ve yüksek entegrasyon için modern elektronik ürünlerin ihtiyaçlarını karşılamak için daha fazla işlev sınırlı bir alana entegre edilebilir.

İi. Esnek devre kartlarının uygulama alanları

Esnek devre kartı teknolojisi, özellikle yerden tasarruf etmesi veya karmaşık şekiller gerektiren elektronik cihazlarda birden fazla endüstri ve uygulama alanında yaygın olarak kullanılmaktadır.

1. Tüketici Elektroniği: Esnek Devre Kartı Teknolojisi, akıllı telefonlar, tabletler ve giyilebilir cihazlar gibi tüketici elektronik ürünlerinde yaygın olarak kullanılmaktadır. Bu ürünler genellikle yüksek yoğunluklu entegrasyon ve kompakt tasarım gerektirir ve esnek devre kartları bu tasarım sorunlarını etkili bir şekilde çözebilir.

2. Otomotiv Elektroniği: Otomotiv elektronik sistemlerindeki esnek devre kartları, panolar, kontrol panelleri ve sensörler gibi bileşenler için kullanılabilir. Bu bileşenler genellikle yüksek dayanıklılık ve titreşim direnci gerektirir ve esnek devre kartı teknolojisi bu ihtiyaçları karşılayabilir.

3. Tıbbi Ekipman: Pacemaker'lar, izleme ekipmanları ve endoskoplar gibi tıbbi ekipmanlarda, esnek devre kartlarının kullanımı, ekipmanın dinamik şekline ve küçük alanına uyum sağlarken karmaşık elektronik fonksiyonlara ulaşabilir.

III. PCBA işlemede esnek devre kartlarının avantajları

PCBA işlemede esnek devre kartı teknolojisinin kullanılması, ürünün genel performansını ve üretim verimliliğini önemli ölçüde artırabilen birçok avantaja sahiptir.

1. Alan tasarrufu: Esnek devre kartları tasarımda daha yüksek entegrasyon elde edebilir, bileşenlerin düzen alanını azaltabilir ve böylece ürünün hacmini kaydedebilir. Kompakt tasarım gerektiren elektronik ürünler için, esnek devre kartları alan kullanımını etkili bir şekilde iyileştirebilir.

2. Güvenilirliği iyileştirme: Esnek devre kartları mükemmel darbe direncine ve titreşim direncine sahiptir. Esnek özellikleri nedeniyle, mekanik stres ve titreşime daha iyi uyum sağlayabilir, geleneksel sert devre kartlarının çatlamasının veya giderilmesinin neden olduğu arızaları azaltabilir ve ürünlerin genel güvenilirliğini artırabilirler.

3. Montajı basitleştirin: Esnek devre kartlarının kullanımı konektörlerin ve lehim noktalarının sayısını azaltabilir ve ürünlerin montaj sürecini basitleştirebilir. Bu sadece üretim verimliliğini artırmakla kalmaz, aynı zamanda montaj maliyetlerini de azaltabilir.

4. Tasarım esnekliğini geliştirin: Esnek devre kartları, daha karmaşık devre tasarımlarını ve fonksiyonel entegrasyonu destekleyerek karmaşık üç boyutlu alanlarda yönlendirilebilir. Bu, tasarımcılara daha küçük bir alanda daha fazla işlev elde etmek için daha fazla esneklik sağlar.

IV. Esnek devre kartı teknolojisinin zorlukları

Esnek devre kartı teknolojisinin birçok avantajına rağmen, PCBA işlemede hala bazı zorluklar var. Bu zorlukları anlamak ve ilgili önlemleri almak, teknolojinin başarılı bir şekilde uygulanmasını sağlamak için anahtardır.

1. Maliyet sorunları: Esnek devre kartlarının üretim maliyeti, özellikle yüksek hassasiyet ve karmaşık tasarımlar söz konusu olduğunda nispeten yüksektir. Projenin bütçe dahilinde tamamlanmasını sağlamak için tasarım aşamasında maliyet kontrolü gereklidir.

2. İşleme Zorluğu: Esnek devre kartlarının işlenmesi zordur, özellikle katlanır ve bükülme parçalarında. İşleme sırasında hiçbir kusurun olmamasını sağlamak için yüksek hassasiyetli üretim süreçleri ve ekipmanları gereklidir.

3. Uzun vadeli güvenilirlik: Esnek devre kartları kısa vadede iyi performans gösterse de, uzun süreli kullanımdaki güvenilirlik ve istikrarları hala dikkat gerektirir. Uzun süreli kullanımda performanslarını ve dayanıklılığını sağlamak için titiz test ve doğrulama gereklidir.

Çözüm

Esnek devre kartı teknolojisinin önemli avantajları vardır.PCBA işlemealan tasarrufu, geliştirilmiş güvenilirlik, basitleştirilmiş montaj ve geliştirilmiş tasarım esnekliği dahil. Bazı zorluklara rağmen, makul tasarım ve işleme teknolojisi yoluyla, yüksek entegrasyon ve kompakt tasarım için modern elektronik ürünlerin ihtiyaçlarını karşılamak için avantajları tam olarak kullanılabilir. Teknolojinin sürekli ilerlemesiyle, esnek devre kartları PCBA işlemede vazgeçilmez ve önemli bir teknoloji haline gelecektir ve elektronik ürünlerin yenilikçiliği ve geliştirilmesi için güçlü destek sağlar.
