Gelişmiş test teknolojileri Alarm Sistemi PCBA fabrikalarında ürün kalitesini nasıl sağlayabilir?

Alarm sisteminde PCB'ler(Baskılı Devre Kartı Montajı) üretiminde ürün kalitesinin sağlanması çok önemlidir. Gelişmiş test teknolojileri, her ürünün tasarım ve kalite standartlarını karşıladığından emin olmak için devre kartları üzerinde kapsamlı denetimler gerçekleştirerek bu süreçte önemli bir rol oynamaktadır. Bu makale, gelişmiş test teknolojilerinin PCBA fabrikalarında ürün kalitesini nasıl artırabileceğini araştıracaktır.

1. Otomatik Optik İnceleme (AOI)

İşlev ve Uygulama

Otomatik Optik Denetim (AOI), alarm sistemi PCBA'ları üzerinde görsel denetimler gerçekleştirmek için yüksek çözünürlüklü kameralar kullanan bir teknolojidir. AOI sistemleri lehim bağlantıları, bileşen yerleşimi ve eksik bileşenler gibi sorunları kontrol etmek için devre kartlarını hızlı bir şekilde tarayabilir. AOI, gerçek görüntüleri standart görüntülerle karşılaştırarak üretim süreci sırasında kusurları anında tespit edebilir.

Avantajları

AOI teknolojisinin avantajları yüksek verimliliği ve doğruluğunda yatmaktadır. Manuel incelemeyle karşılaştırıldığında AOI, küçük kusurları bile daha hızlı ve daha doğru bir şekilde tespit edebilir ve yorulmaya karşı duyarlı değildir. Bu, fabrikaların üretim hattındaki sorunları erkenden tespit etmesine olanak tanıyarak kusurlu ürün sayısını azaltır.

2. X-ışını Denetimi (AXI)

İşlev ve Uygulama

X-ışını inceleme (AXI) teknolojisi, özellikle BGA (top ızgara dizisi) lehim bağlantıları gibi yüzeyden tespit edilmesi zor olan kusurlar için PCBA'lar içindeki lehim bağlantı kalitesini denetlemek için kullanılır. AXI sistemi, devre kartına nüfuz etmek için X ışınlarını kullanır ve lehim bağlantı kalitesini ve dahili kusurları kontrol etmek için iç yapının görüntülerini üretir.

Avantajları

AXI teknolojisinin birincil avantajı, devre kartının uzun vadeli güvenilirliğini etkileyebilecek dahili lehim bağlantı kusurlarını tespit edebilme yeteneğidir. PCBA üreticileri, AXI'yi kullanarak lehim kalitesinin standartlara uygun olmasını sağlayabilir, böylece ürün verimini ve güvenilirliğini artırabilir.

3. Fonksiyonel Test

İşlev ve Uygulama

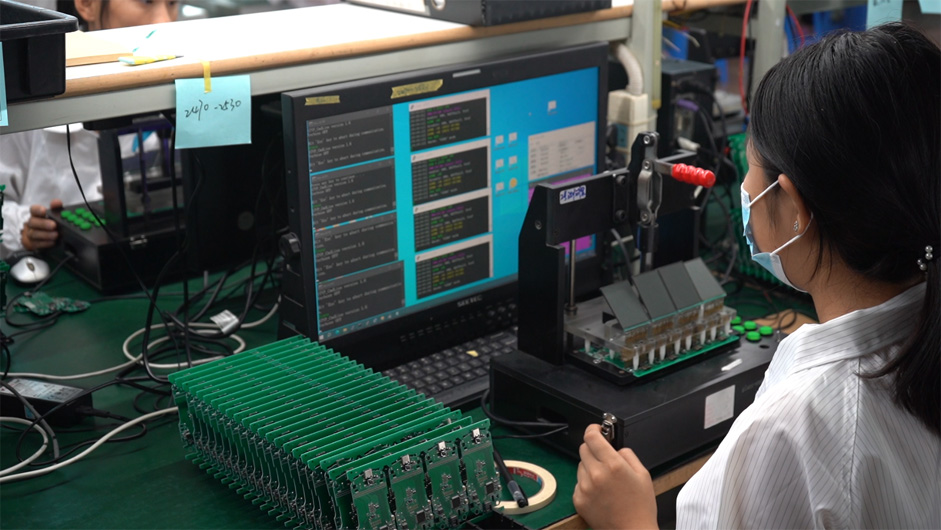

Fonksiyonel test, PCBA alarm sisteminin tasarım spesifikasyonlarına göre çalıştığını doğrulamak için yapılan kapsamlı bir performans testidir. Testler genellikle elektrik testlerini, sinyal testlerini ve işlevsel doğrulamayı içerir. Fonksiyonel testler, kart düzeyinde testler ve tam ünite testleri de dahil olmak üzere üretim hattının çeşitli aşamalarında gerçekleştirilebilir.

Avantajları

Fonksiyonel testler, üreticilerin PCBA'nın gerçek dünya uygulamalarında performansını doğrulamasını sağlayarak tüm fonksiyonların düzgün çalışmasını sağlar. Bu test, tasarım kusurlarını veya üretim sorunlarını tanımlayarak ürünün işlevselliğinin ve performansının sevkiyattan önce müşteri gereksinimlerini karşıladığından emin olabilir. Kapsamlı işlevsel testler, ürün verimini önemli ölçüde artırmaya yardımcı olur.

4. Çevresel Testler

Fonksiyonlar ve Uygulamalar

AOI teknolojisinin avantajları yüksek verimliliği ve doğruluğunda yatmaktadır. Manuel incelemeyle karşılaştırıldığında AOI, küçük kusurları bile daha hızlı ve daha doğru bir şekilde tespit edebilir ve yorulmaya karşı duyarlı değildir. Bu, fabrikaların üretim hattındaki sorunları erkenden tespit etmesine olanak tanıyarak kusurlu ürün sayısını azaltır.

Faydalar

Çevresel testler, zorlu ortamlardaki olası ürün sorunlarının belirlenmesine yardımcı olur ve böylece ürünün dayanıklılığını ve güvenilirliğini artırır. Fabrikalar, üretim sırasında çevresel testler yaparak, çeşitli çalışma koşullarında ürün verimini garanti altına alabilir, iade ve onarım maliyetlerini azaltabilir.

5. İstatistiksel Süreç Kontrolü (SPC)

Fonksiyonlar ve Uygulamalar

İstatistiksel Süreç Kontrolü (SPC), üretim süreçlerini izlemek ve analiz etmek için istatistiksel yöntemler kullanan bir teknolojidir. SPC, üretim sürecindeki değişiklikleri tanımlamak ve kontrol etmek için üretim verilerini gerçek zamanlı olarak izleyerek tutarlı ürün kalitesi sağlar.

Faydalar

SPC teknolojisinin avantajı, üretim sürecindeki anormallikleri anında tespit etme ve düzeltme yeteneğinde yatmaktadır. Bu yaklaşım yalnızca ürün verimini artırmakla kalmaz, aynı zamanda üretim süreçlerini optimize ederek hurda ve yeniden işlemeyi azaltır. SPC'nin uygulanması, üretim sürecinde istikrar ve tutarlılığın korunmasına yardımcı olur ve böylece genel ürün kalitesini artırır.

Çözüm

Alarm sisteminde PCB'lerüretim, ileri test teknolojileri ürün kalitesini sağlamak için çok önemlidir. Otomatik optik inceleme (AOI), X-ışını denetimi (AXI), işlevsel testler, çevresel testler ve istatistiksel süreç kontrolü (SPC) gibi teknolojiler, çeşitli perspektiflerden kapsamlı PCBA denetimini ve doğrulamayı mümkün kılar. Bu gelişmiş test teknolojileri, PCBA fabrikalarının üretim süreci sorunlarını hızlı bir şekilde tanımlamasına ve çözmesine olanak tanır, böylece ürün kalitesini artırır ve ürün kalitesinin müşteri gereksinimlerini karşılamasını sağlar. Bu teknolojiler yalnızca üretim verimliliğini artırmakla kalmıyor, aynı zamanda fabrikaların pazardaki rekabet gücünü de artırıyor.
