Sıcaklık Kontrol Cihazı PCBA Üretimi Kritik Uygulamalarda Termal Kararlılığı Nasıl Belirler?

1. Termal Kararlılık Neden Bir Üretim Sonucudur?

Bir sıcaklık kontrol cihazı genellikle bir veri sayfasındaki ayar noktası doğruluğuna göre değerlendirilir, ancak saha davranışı montaj sırasında ortaya çıkan fiziksel değişkenler tarafından yönetilir. Lehim boşlukları termal direnci arttırır. Kirlenme, analog okumaları değiştiren sızıntı yolları oluşturur. Sensör yakınındaki bakır dağıtımı, kartın kendisini bir ısı yayıcıya dönüştürebilir. Bu koşulların her biri bir yazılım sorunu değil, bir üretim imzasıdır.

±0,5 °C tutan bir kontrol cihazı ile birkaç derecelik sapma gösteren bir kontrol cihazı arasındaki fark sıklıkla süreç disiplininden kaynaklanır. Hassas termal kontrol kartları üzerinde yapılan bir çalışma, birkaç amper taşıyan güç hatlarının yeterli bakırla boyutlandırılması ve sensörün dönüş yolundan fiziksel olarak ayrı tutulması gerektiğini göstermektedir; aksi halde lokal ısınma ve IR düşüşü, sinyal ADC'ye ulaşmadan önce ölçümü bozar. Aynı şekilde, termal tahliye kesintileri, dar sensör izleri ve yüksek akımlı bileşenlerden kasıtlı olarak uzak durulması, algılama elemanının etrafında "termal açıdan dürüst" bir bölge oluşturur, böylece kartın dahili ısı akışı yerine sistem sıcaklığına yanıt verir.

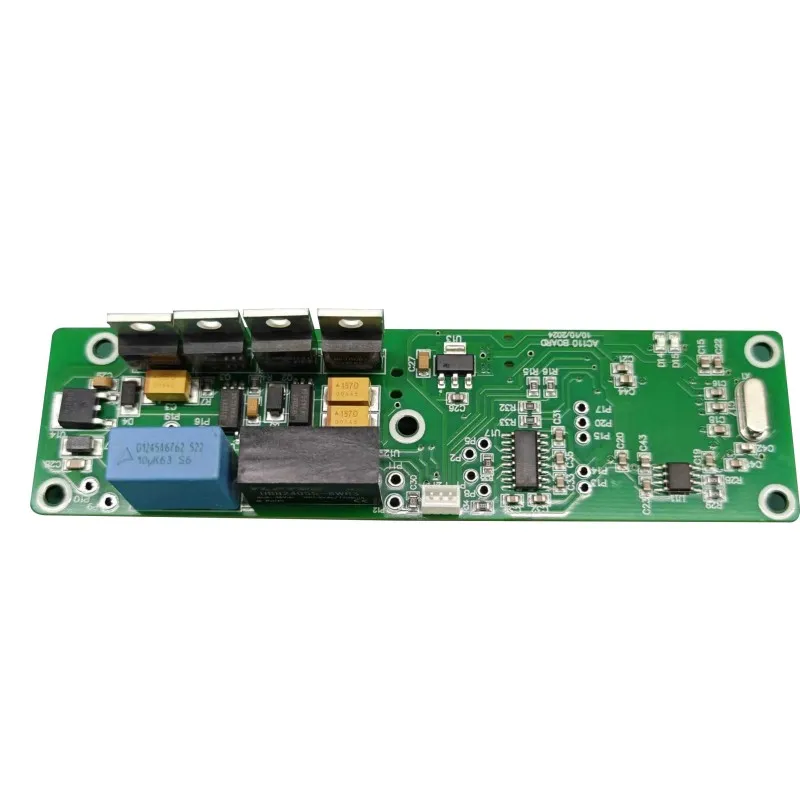

Bu yüzden bu ifadeSıcaklık kontrol cihazı PCBAkalabalık bir panodan daha fazlasını tanımlar. Ölçüm zinciri, güç aşaması ve koruma devresi birlikte tasarlanan ve üretilen kontrollü bir termal sistemi tanımlar. Montaj süreci kararsız olduğunda kontrol döngüsü göremediği fiziksel gürültüyü telafi etmek zorunda kalır.

2. Sensör Arayüzü: İlk Savunma Hattı

2.1 Sensör Tipi ve Üretim Etkileri

NTC termistörleri, PT100/PT1000 RTD'ler ve termokupllar PCB ön ucuna farklı kısıtlamalar getirir. NTC sensörleri dar bantlarda yüksek hassasiyet sağlar ancak direnç-sıcaklık eğrileri üstel olduğundan doğrusallaştırma gerektirir. RTD'ler geniş aralıklarda daha doğrusal bir yanıt sunar, ancak düşük dirençli sinyal yolları, iz direncine ve lehimlemenin neden olduğu strese karşı daha hassastır. Termokupllar en geniş aralığı sağlar ancak genellikle birkaç derece aralığında en düşük doğruluğu sağlar ve elektriksel olarak kararlı olması gereken soğuk bağlantı kompanzasyonuna bağlıdır.

Sensörün ön ucu yalnızca analog bir giriş değildir; küçük diferansiyel sinyali korurken ortak mod gürültüsünü reddetmesi gereken yüksek empedanslı bir ölçüm düğümüdür. Tipik ticari kontrolörler yayılımı gösterir: bir NTC girişi ±0,6 °C'de, bir PT100 kanalı ±0,7 °C'de ve bir J tipi termokupl ±3 °C'de derecelendirilebilir. Bu rakamlar, sistem düzeyinde garantiler değil, sensör düzeyindeki spesifikasyonlardır. Montaj süreci ya bu doğruluğu korur ya da zayıf topraklama, termal eğimler ve yetersiz kalibrasyon erişimi nedeniyle onu aşındırır.

2.2 Yerleşim İzolasyonu ve Kalibrasyon Erişimi

Bir röle sürücüsünün veya MOSFET anahtarlama düğümünün yanında çalışan bir sensör izi, gürültüyü ölçüme bağlayacaktır. Analog ön ucun altında kesintiye uğrayan bir toprak düzlemi, geri dönüş akımlarını paylaşılan bakır üzerinden zorlayarak yüke göre değişen ofsetler yaratacaktır. Üretim için tasarım incelemesi sırasında bu sorunlar, takımlar piyasaya sürülmeden önce işaretlenmelidir. Mühendislik incelemesi, temiz analog algılama ve kararlı PWM anahtarlaması için termal bağlantıyı, sensör izolasyonu için bileşen yerleşimini ve güç/toprak düzlemi bütünlüğünü değerlendirmelidir.

Kalibrasyon, sensör ile fiziksel muhafaza arasındaki son köprüdür. Hiçbir sensör belirli bir PCB, muhafaza ve montaj yığınıyla mükemmel şekilde eşleşmez. Kontrollü bir termal odada tek seferlik kalibrasyon, düzeltici bir ofset uygular ancak kartın, bu kalibrasyonu tekrarlanabilir kılan test erişimi ve ürün yazılımı kancalarıyla tasarlanması gerekir. PCBA tutarsız lehim hacmi veya kirlenme ile monte edilirse, kalibrasyon ofseti eskime ve sıcaklıkla birlikte kayacak ve ilk düzeltmenin amacını boşa çıkaracaktır.

3. Isı Altında PCB Malzemeleri ve Bakır Mimarisi

Sıcaklık kontrolörleri genellikle ortam sıcaklığının oda seviyesinin çok üstüne çıktığı ve güç aşamasının kendi ısısını kattığı muhafazalarda çalışır. Substrat bu aralıkta boyutsal kararlılığı ve dielektrik bütünlüğü korumalıdır. FR-4 yaygındır ancak yüksek Tg'li laminatlar ve alüminyum alt tabakalar, termal yük veya döngü profili standart FR-4'ün ölçülebilir bir kayma olmadan tolere edebileceği seviyeyi aştığında seçilir.

FR-4 içindeki fiberglas kumaşın dokuma deseni, termal iletkenlikte lokal değişikliklere neden olabilir ve bu da izin yönlendirildiği yere bağlı olarak sensör okumasını değiştiren "termal örgü" etkilerine yol açabilir. Bu, özellikle 0,1 °C'lik bir sapmanın bile önemli olduğu yüksek hassasiyetli kontrolörler için önemlidir. Bakır mimarisi de aynı derecede önemlidir. Basit bir termostat için 2 katmanlı bir kart yeterli olabilir, ancak karışık sinyal ön uçlarına ve PWM çıkışlarına sahip kontrolörler, sinyal katmanlarına bitişik özel zemin düzlemlerine sahip 4 katmanlı veya 6 katmanlı yığınlardan yararlanır. Bu düzenleme, gürültülü güç bölümü ile hassas analog bölüm arasında doğal izolasyon sağlayarak, kendisi de sürüklenebilecek harici filtreleme ihtiyacını azaltır.

Bu nedenle fiziksel yığın pasif bir arka plan değildir. Kontrol döngüsünün bir parçasıdır. Isıyı eşit olmayan bir şekilde dağıtan bir kart, elektriksel olarak doğru ancak termal olarak yanlış bir sensör sinyali üretecektir.

4. Termal Döngülerde Lehim Bağlantısı Güvenilirliği

Sıcaklık kontrolörleri tekrarlanan ısıtma ve soğutmaya maruz kalır. Güç cihazlarını, röleleri ve sensör konnektörlerini birbirine bağlayan lehim bağlantılarının ortaya çıkan termomekanik gerilime dayanması gerekir. Baskın mekanizma CTE uyumsuzluğudur: silikon, bakır, lehim ve laminat farklı oranlarda genişler ve birçok döngüde uyumsuzluk eklem arayüzündeki gerilimi yoğunlaştırır. Mikro çatlaklar bağlantının çevresinde başlar ve direnç yükselene veya bağlantı açılıncaya kadar yayılır.

Bu arıza modu özellikle lokal sıcaklık sapmalarının en büyük olduğu MOSFET'ler, TRIAC'ler ve röle terminalleri için geçerlidir. Lehimleme işleminde boşluklar, yetersiz ıslanma veya aşırı metallerarası oluşum meydana gelmişse, oda sıcaklığındaki işlevsel testten geçen bir kontrol cihazı birkaç yüz döngüden sonra yine de başarısız olabilir. Bu nedenle montaj tepkisi, kontrollü yeniden akış profillerini, doğrulanmış macun birikimini ve gizli bağlantıları görebilen inceleme yöntemlerini içermelidir.

• Yeniden akış bütünlüğü:Bir paneldeki en sıcak ve en soğuk bağlantı noktaları arasında yaklaşık 10 °C'lik bir delta T, birçok kurşunsuz profil için pratik bir hedeftir; daha geniş yayılmalar bazı bağlantı noktalarının az işlendiği, diğerlerinin ise aşırı gerilimli olduğu anlamına gelir.
• Geçersiz kontrol:Termal pedlerin altındaki boşluklar, bağlantı-kart direncini artırır ve çatlak büyümesini hızlandıran yerel sıcak noktalar oluşturur.
• Denetim erişimi:BGA ve alttan sonlandırılmış bileşenler için X-ışını incelemesi gereklidir; AOI tek başına gizli eklem geometrisini doğrulayamaz.
• Gerilim giderme:Konektörler ve ağır delikli parçalar, muhafazanın termal genleşmesinin doğrudan lehim dolgusuna aktarılmaması için mekanik olarak desteklenmelidir.

HerSıcaklık kontrol cihazı PCBAYıllarca bisiklet ortamında çalışması beklenen yapının sadece görsel kabul kriterlerine uygun değil, termal çevrime karşı da nitelikli bir lehimleme işlemi ile inşa edilmesi gerekiyor. IPC-A-610 Sınıf 2 veya Sınıf 3 işçilik için bir temel sağlar ancak bağlantının döngüsel davranışı alaşım, profil ve ped tasarımının kombinasyonu ile belirlenir.

5. Gizli Termal Kusurları Ortaya Çıkaran Test Kapsamı

Bir termal kontrol cihazı için oda sıcaklığında fonksiyonel test yapılması gereklidir ancak yetersizdir. Bir kart, devre içi testi ve işlevsel devre testini geçebilir ve yine de yalnızca sıcaklık stresi altında ortaya çıkan gizli bir kusur içerebilir. Test stratejisi, erken dönem arızaların sevkiyattan önce ortaya çıkması için stres seviyesini yükseltmelidir.

Otomatik optik inceleme, bileşenlerin varlığını ve lehim dolgu şeklini doğrular. Devre içi test, direnç ve kapasitör değerlerini doğrular ve kısa devreleri veya açık devreleri tespit eder. Fonksiyonel devre testi, sensör girişlerini simüle eder ve röle veya SSR çıkışlarını doğrular. X-ışını incelemesi, gizli lehim boşluklarını ve BGA çökmesini ortaya çıkarır. Yanma ve çevresel stres taraması daha sonra, marjinal bağlantıların ve bileşen kusurlarının bozulmaya zorlanması için montajı genellikle 24 ila 48 saat boyunca yük döngüsü altında yüksek sıcaklığa tabi tutar. Çevresel odalar bu kapasiteyi -40 °C'den +125 °C'ye ve %0-95 bağıl nem arasında genişleterek üreticinin tezgah davranışını saha koşullarıyla ilişkilendirmesine olanak tanır.

Test fikstürünün temas direnci aynı zamanda marjinal bir eklemi de maskeleyebilir. Pogo pinleri tutarlı bir temas sağlamıyorsa test, titreşim veya termal genleşme nedeniyle başarısız olabilecek bir kartı geçebilir. Burn-in, istikrarlı bir sürecin yerine geçmez. Belirli risklere yönelik bir filtredir ve gerilim profili kontrolörün gerçek termal görevini yansıttığında en etkili olur. Genel bir yüksek sıcaklıkta ıslatma, sıcaklık kontrol uygulamasında önemli olan döngüyle ilgili zayıflıkları ortaya çıkarmadan test kapasitesini tüketebilir.

6. Konformal Kaplama ve Çevre İzolasyonu

Nem ve kirlilik, gizlenmiş termal problemlerdir. PCB yüzeyinde emilen ince su filmi, sensör izleri arasında sızıntı yolları oluşturarak ölçüm ağının etkin direncini değiştirebilir. Akı veya kullanımdan kaynaklanan kimyasal kalıntılar, nem yükseldiğinde iletken hale gelebilir. Yüksek empedanslı sensör girişine dayanan bir kontrol cihazında bu sızıntı yolları sıcaklık kayması veya gürültü olarak görünür.

Uyumlu kaplama, kart topolojisine uyan ve devreyi nemden, tozdan ve kimyasal kirleticilerden izole eden ince bir polimer katman oluşturarak bu sorunu giderir. Akrilik kaplamalar ekonomiktir ve yeniden işlenebilir; poliüretan daha iyi solvent ve aşınma direnci sunar; silikon en geniş sıcaklık aralığını ve esnekliği sağlar. Kaplama iyice temizlendikten sonra uygulanmalıdır, çünkü iyonik kirliliğin kapsüllenmesi onu panele hapseder ve elektrokimyasal arızayı önlemek yerine hızlandırabilir.

Kaplama yapışması başka bir değişkendir; Kalıntı nedeniyle yüzey enerjisi çok düşükse, termal döngü sırasında kaplama katmanlara ayrılarak neme yol açabilir. Sıcaklık kontrol cihazları için seçici kaplama genellikle tercih edilir çünkü konektörlerin, rölelerin ve test noktalarının kaplanmamış kalması gerekebilir. Kaplama kalınlığının açıkta kalan izler üzerinde yeterli olması ancak ince aralıklı uçları köprülememesi veya termal tahliye özelliklerine müdahale etmemesi için proses kontrol edilmelidir.

7. Termal Risk Kontrol Aracı Olarak İzlenebilirlik

Bir kontrolör sahada sürüklendiğinde ilk soru, davranışın izole mi yoksa partiyle ilgili mi olduğudur. İzlenebilirlik olmadan bu soruya verimli bir şekilde yanıt verilemez. Parti düzeyinde ve birim düzeyinde izlenebilirlik, her seri numarasını bileşen tarih kodlarına, yeniden akış kayıtlarına, test sonuçlarına ve kaplama partisine bağlar. Bu, üreticinin ve müşterinin, bir sapma şikayetinin belirli bir bileşen partisiyle, belirli bir hatla veya belirli bir çevresel test gezisiyle ilişkili olup olmadığını belirlemesine olanak tanır.

İzlenebilirlikSıcaklık kontrol cihazı PCBAProgram idari yük değildir. Saha arızasını açık uçlu bir güvenilirlik sorusu yerine sınırlı, düzeltilebilir bir olaya dönüştüren mekanizmadır. Yetkili kaynak kullanımı izlenebilirliğin diğer yarısıdır. Franchise distribütörler aracılığıyla satın alınan bileşenler, belgelenmiş menşei taşır. Açık pazar kanallarındaki bileşenler yenilenebilir, yeniden etiketlenebilir veya belirtilen tarih kodu penceresinin dışında olabilir. Bir sıcaklık kontrol cihazı için sahte veya eski bir sensör arayüzü bileşeni, tüm ölçüm zincirini değiştirebilir. Gelen bileşenlerin görsel, elektriksel ve X-ışını doğrulaması, montaj başlamadan önce sahteciliğe karşı pratik bir bariyer sağlar.

8. Prototipten Hacme: Üretim Olgunluğu

Termal stabilite, mühendislik numunelerinden hacimli üretime geçişte hayatta kalmalıdır. Beş kartta çalışan bir süreç, macun biriktirme, yeniden akıtma yükleme veya test fikstürü kontağı değişirse beş bin kartta farklı davranabilir. Üretim ortağı, her aşamada aynı kontrollü parametrelerin korunduğunu göstermelidir.

• Mühendislik doğrulamasıTasarım doğrulama ve ilk termal ayarlama için küçük yapılar. Düzen doğrulamaya ve sensör kalibrasyon erişimine odaklanın.
• Pilot çalıştırmaProses karakterizasyonu ve termal stres testi. Lehim profili, kaplama kapsamı ve test limitleri sabittir.
• Düşük hacimli üretimPazara giriş partileri. İzlenebilirlik ve gelen denetim disiplini geniş ölçekte uygulanır.
• Yüksek hacimli üretimKararlı SMT verimi, tekrarlanabilir işlevsel test ve parti düzeyinde güvenilirlik izleme.

Her aşamada üretici, güç hatları, bileşen aralığı ve test noktası erişilebilirliği üzerindeki termal rahatlamayı ele alan üretim için tasarım geri bildirimi sağlamalıdır. IATF 16949 disiplinine sahip bir iş ortağı, son ürün otomotiv yerine endüstriyel olsa bile termal kontrol programına ileri kalite planlama, arıza modu analizi ve değişiklik kontrolü uygular. ISO 13485, tıbbi sınıf kontrolörler için birim düzeyinde izlenebilirlik, süreç doğrulama ve risk yönetimi belgelerini ekler. Bu çerçeveler pazarlama etiketleri değildir; üretim sürecinin zaman içinde bir termal spesifikasyonu koruyup koruyamayacağını belirlerler.

Unixplore Elektroniktasarım amacı ile hacim güvenilirliği arasında köprü kurmak için bu katmanlı yaklaşımı (sensör duyarlı DFM, şirket içi AOI, ICT, FCT, X-ray, yanma ve çevresel tarama) uygular. %98,5'in üzerinde çift taraflı SMT ilk geçiş verimi bir göstergedir, ancak daha anlamlı sonuç, tekrarlanan döngü ve saha maruziyeti sonrasında termal davranışı spesifikasyon dahilinde kalan bir kontrol cihazıdır.
