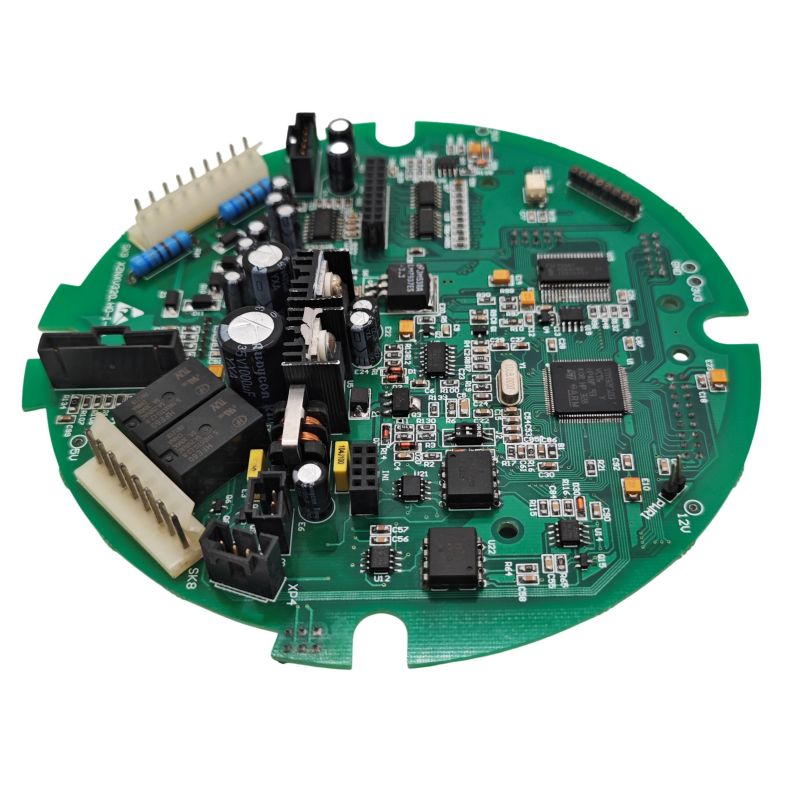

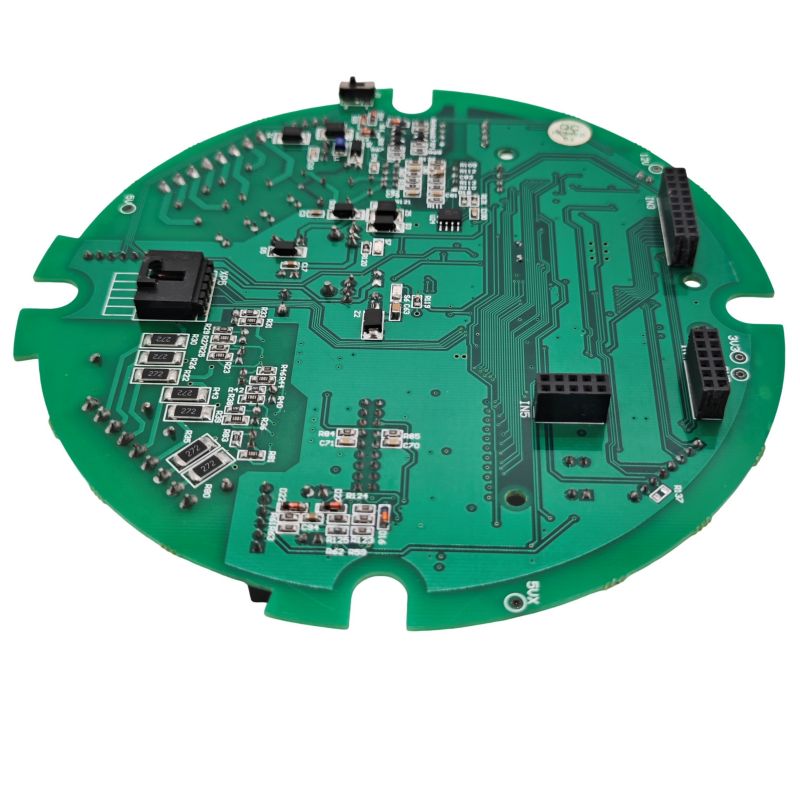

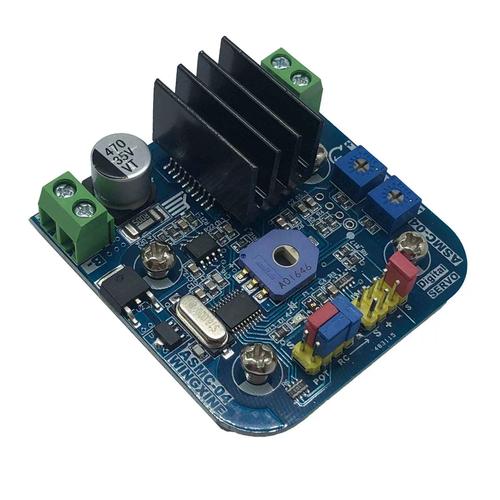

RC servo PCBA

Unixplore Elektronik— 20 yıllık gömülü sistemler ve PCB tasarım deneyimimizle aynı arıza modellerini defalarca gördük: gürültülü güç hatları, yetersiz ayırma ve yanlış PWM yönlendirme. Servo PCBA çözümlerimiz, profesyonel tasarımcıların üretimde fiilen kullandıkları mühendislik spesifikasyonları, yerleşim kuralları ve test yöntemleri etrafında oluşturulmuştur.

İster bağımsız bir sürücü kartına, ister çok kanallı bir servo kontrol cihazına, ister dahili bir servo kontrol kartı değişimine ihtiyacınız olsun, Unixplore Electronics güvenilir, gürültüye dayanıklı çözümler sunarPCBAHem RC hobi hem de endüstriyel robotik ortamlarında performans gösteren.

Ne sunuyoruz:

• Altium, KiCad veya tercih ettiğiniz formatta tam servo PCBA tasarımı (şematik + düzen)
• Fonksiyonel testlerle prototip oluşturma (yük, dalgalanma, termal raporlar)
• Bileşen tedariki ve SMT montajı ile toplu üretim
• Tasarım incelemesi ve arıza analizi danışmanlığı

Bir RC Servo PCBA'nın Yapması Gerekenler

Bir RC servo PCBA (ister bağımsız bir sürücü kartı ister dahili servo kontrol kartı olsun) üç temel işlevi yerine getirir:

• PWM Sinyal Üretimi veya Alımı:Kontrol darbelerini (50Hz'de 1 ms ila 2 ms) konum komutlarına dönüştürür.
• Güç Dağıtımı:Servo motora ve kontrol IC'sine temiz 5V veya 6V iletir.
• Geribildirim İşleme:Konumu doğrulamak ve kontrol döngüsünü kapatmak için dahili potansiyometreyi okur.

Yüksek güvenilirliğe sahip tasarımlar aynı zamanda aşırı yük tespiti için akım algılamayı ve gürültü bağışıklığı için opto izolasyonu da içerir.

Temel Teknik Özellikler

Aşağıdaki parametreler RC servo kontrolü PCBA tasarımları için endüstri standartlarını temsil eder. Bunlar hem özel servo sürücü kartları hem de entegre alıcı PCBA düzenekleri için geçerlidir.

Giriş Gücü Özellikleri

Kontrol Sinyali Özellikleri

Dahili Servo PCBA Bileşenleri (Servonun İçinde)

Standart bir RC servo, şu bileşenlere sahip küçük bir PCBA içerir:

RC Servo Güvenilirliği için PCBA Düzen Kuralları

Unixplore Elektronik olarak çoğu RC servo arızasının PCB'den kaynaklandığını biliyoruz. Sunduğumuz her tasarımın güvenilir çalışmasını sağlamak için bu 8 kurala uyuyoruz.

1. Güç Dağıtımı: Yıldız Topraklaması

• Asla zincirleme topraklama yapmayın. Her servo toprağı doğrudan güç kaynağı toprak noktasına dönmelidir.
• Güç ve sinyal topraklamasını ayırın. Çoklu servo PCBA tasarımlarında toprak düzlemini ayırın ve akü girişinin yakınında tek bir noktaya bağlayın.
• Güç için iz genişliği: 1,5 A sürekli akım için, 1 oz bakır ile minimum 1,5 mm iz genişliği kullanın.

2. Dekuplaj Kondansatörünün Yerleştirilmesi

Servo motorlar önemli miktarda elektriksel gürültü üretir. Tipik bir servo, 5V besleme hattında 200mV'a kadar tepeden tepeye gürültü üretebilir.

Servo konnektör başına gerekli dekuplaj:

• 100μF ila 470μF elektrolitik kapasitör (motorun ani akımını yönetir)
• 100nF seramik kapasitör (yüksek frekanslı gürültüyü filtreler)
• Kapasitörleri servo güç pinlerinin 10 mm yakınına yerleştirin

PCBA'nın tamamı için toplu kapasitans: Ana güç girişine büyük bir kapasitör (1000μF ila 4700μF) ekleyin. Bu, birden fazla servo aynı anda başlatıldığında kesintileri önler.

3. PWM Sinyal Yönlendirme

• PWM izlerini kısa ve doğrudan tutun. Uzun izler gürültü için anten görevi görür.
• PWM izlerini güç kablolarına paralel çalıştırmaktan kaçının. Gerekirse 90 derecelik geçiş kullanın.
• PWM çıkış pinine 100Ω ila 470Ω serisi bir direnç ekleyin. Bu, arıza koşulları sırasında akımı sınırlar ve zil sesini azaltır.

4. Servo Konnektör Düzeni

Standart 3 pinli servo konektörü (sinyal, VCC, toprak) belirli bir aralık gerektirir:

• Pim aralığı: 2,54 mm (0,1 inç) veya 2,7 mm (yüksek yoğunluklu)
• Konektör bloğu için PCB kalınlığı: 1,2 mm ila 1,6 mm
• Sinyal pimi konumu: Tipik olarak iç pim (pim 2/3)
• Güç sıralaması: GND, yerleştirme sırasında VCC'den önce bağlanmalıdır

Yüksek yoğunluklu tasarımlar için, servo konektörler arasındaki 2,7 mm'lik aralık, güvenilir bağlantıları korurken kompakt yerleşime olanak tanır.

5. Kontrol MCU'su için Gerilim Düzenlemesi

• Servolara aynı güç kaynağı güç sağlıyorsa MCU için ayrı bir LDO kullanın. Servo akımındaki ani artışlar, mikro denetleyiciyi sıfırlayabilecek voltaj düşüşlerine neden olur.
• Önerilen regülatör: En az 200mA kapasiteye ve 1μF giriş/çıkış kapasitörlerine sahip 5V veya 3,3V LDO.
• Koruma diyotu: Ters polariteye karşı koruma sağlamak için girişe bir 1N4007 veya Schottky diyot ekleyin.

6. Motorda Gürültü Bastırma (Dahili Servo PCBA Tasarımı İçin)

Bir servonun içine giren bir PCBA tasarlıyorsanız, doğrudan motor terminallerine gürültü bastırma ekleyin:

• 100nF seramik kapasitör doğrudan motor terminallerine lehimlenmiştir.
• Ek koruma için kapasitör negatifini motor gövdesine bağlayın (gürültüyü 200 mV'ye kadar azaltır).
• İsteğe bağlı: Aşırı gürültülü ortamlar için motor kablolarına ferrit boncuklar ekleyin.

7. Aşırı Yük Algılama için Akım Algılama

Gelişmiş servo PCBA tasarımları akım izlemeyi içerir:

• Şönt direnci: 0,1Ω ila 0,5Ω, %1 tolerans — akımla orantılı voltaj oluşturur
• Diferansiyel amplifikatör: 10 ila 20 arası kazanç — şönt voltajını ölçülebilir seviyeye yükseltir
• ADC girişi: Minimum 10 bit — MCU'yu kontrol etmek için mevcut verileri besler

100mΩ'luk bir şant, 500mA'da 50mV ve 1,5A'da 150mV üretir. 5x kazanç amplifikatörü ile bu, 3,3V ADC girişleri için uygun olan 250mV ila 750mV olur.

8. Yalıtım ve Mekanik Koruma

Dahili servo PCBA kartları fiziksel olarak korunmalıdır:

• Yalıtım bandı: Elektrik bandını PCBA ile metal servo kasası arasına yerleştirin. Bu, lehim bağlantılarından veya bileşen kablolarının kasaya dokunmasından kaynaklanan kısa devreleri önler.
• Uyumlu kaplama: Dış mekan veya yüksek nemli uygulamalarda, korozyonu önlemek için akrilik koruyucu kaplama ekleyin.

Kontrol Sinyali Üretimi (MCU Koduyla İlgili Hususlar)

Titreşimsiz çalışma için uygun PWM üretimi kritik öneme sahiptir. İşte temel parametreler:

PWM Yapılandırması

MCU Kod Örneği Sözde Kod

// 1500μs darbe için görev döngüsünü hesaplayın
    // PWM periyodunun = 20 ms, saatin = 1MHz ön ölçekleyici olduğunu varsayarız

    darbe_genişliği_us = 1500
    period_counts = 20000 // mikrosaniye cinsinden 20ms
    görev_sayımları = darbe_width_us
    set_pwm_duty(görev_sayıları)

Test yaparken PWM sinyalini doğrulamak için bir osiloskop kullanın. Darbenin düşen kenarı servonun konumu okumasını tetikler.

Yaygın Arıza Modları ve Düzeltmeleri

Güç anahtarlamayla ilgili önemli not:Kapatmak için asla servo toprak hattını değiştirmeyin. Toprak açıldığında servo hala PWM sinyal hattından veya diğer yollardan güç alabilir, bu da 3,2V düşük voltaj çalışmasına ve düzensiz davranışa neden olur. VCC hattını her zaman bir P-kanalı MOSFET veya röle kullanarak değiştirin.

RC Servo PCBA SSS'leri

Aşağıda robot mühendislerinden ve RC sistem tasarımcılarından sıklıkla aldığımız üç teknik soru bulunmaktadır.

S1: Servoları özel PCBA'mdan ESP32 veya Arduino ile kontrol ettiğimde neden rastgele seğiriyor?

A:Neredeyse kesinlikle bir güç gürültüsü sorununuz var. Unixplore Electronics'te önerdiğimiz tanılama sırası şöyledir:

1. Adım— Güç kaynağını bir osiloskopla kontrol edin: Servo hareket ederken 5V hattını doğrudan servo konektöründe ölçün. 200 mV'den fazla dalgalanma (tepeden tepeye) görürseniz, ayırmanız yetersizdir.

2. Adım— Toplu kapasitans ekleyin: Güç giriş terminallerine 1000 µF ila 4700 µF arası bir elektrolitik kapasitör yerleştirin. Servo motorlar hareket etmeye başladıklarında yüksek ani akımlar (3–10x çalışma akımı) çekerler. Toplu kapasitans olmadığında voltaj 4V'un altına düşer ve kontrol IC'sinin sıfırlanmasına veya düzensiz davranmasına neden olur.

3. Adım— MCU gücünü servo gücünden ayırın: En kötü tasarımlar MCU'yu ve servoları aynı voltaj regülatöründen çalıştırır. İki ayrı regülatör kullanın:

• MCU ve mantık için bir adet 5V/500mA LDO.
• Servolar için ayrı bir 5V/3A besleme (veya doğrudan akü bağlantısı).

4. Adım— Her servo konektörüne dekuplaj ekleyin: Her servo konektörünün VCC ve GND pinlerine doğrudan 100 µF elektrolitik ve 100 nF seramik kapasitör yerleştirin. Seramik kapasitör, motor fırçalarından gelen yüksek frekanslı gürültüyü filtreler; elektrolitik, düşük frekanslı akım artışlarını yönetir.

Adım 5— PWM sinyal kalitenizi kontrol edin: PWM pinine bakmak için bir osiloskop kullanın. Yükselen veya düşen kenarlarda çınlama (aşma) görürseniz MCU pinine 100Ω serisi bir direnç ekleyin. Bu, sinyali azaltır ve yanlış tetiklemeyi önler.

Sonuç olarak:Servo titreşim sorunlarının %90'ı kodla ilgili değil, güçle ilgilidir. Önce güç dağıtımını düzeltin.

S2: Birden fazla servoyu (8 ila 16 kanal) elektrik kesintisi olmadan kontrol eden bir PCBA'yı nasıl tasarlarım?

A:Bu, dikkatli bir güç bütçelemesi ve yerleşim planlaması gerektirir. İşte 16 kanallı servo kontrolör PCBA'nın mühendislik yaklaşımı.

1. Adım— Toplam güç gereksinimlerini hesaplayın:

• Her standart servo normal çalışma sırasında 200mA ila 500mA çeker.
• Tepe durma akımı servo başına 1,5A ila 3A'ya ulaşabilir.
• 16 servo için: 16 × 1,5A = 24A tepe potansiyeli çekişi.

2. Adım— Güç dağıtımını tasarlayın:

• Ana güç girişi: Minimum 30A değerinde 5V - 6V arası bir besleme kullanın.
• Giriş konektörü: XT60 veya vidalı terminal (küçük 2 pinli başlık değil).
• Ana güç izleri: 2 ons bakır ile 8 mm ila 10 mm genişlikte veya katman 2'de özel bir güç düzlemi kullanın.
• Baralar: 15A'in üzerindeki akımlar için bakır baralar ekleyin veya harici kablo kullanın.

3. Adım— Kademeli güç dağıtımını uygulayın:

• Kalın güç izlerini (5 mm+) merkezi bir dağıtım noktasına yönlendirin.
• Bu noktadan sonra, her bir servo konektörüne ayrı ayrı 1,5 mm'lik izler çalıştırın.
• Her servo konektörüne 470 µF'lik bir kapasitör ekleyin (girişte yalnızca bir büyük kapak değil, dağıtılmış kapasitans).

4. Adım— Sinyal hatları için opto izolasyonu kullanın (gelişmiş):

• Endüstriyel veya yüksek gürültülü ortamlar için, optokuplörler (örn. 4N35 veya PC817) kullanarak PWM sinyallerini yalıtın.
• Bu, motor gürültüsünün MCU'ya geri dönmesini ve sıfırlamalara neden olmasını önler.
• Yalıtılmış tasarımlar ayrı güç alanları gerektirir (MCU tarafı ve servo tarafı).

Adım 5— Akım sınırlamayı veya yumuşak başlatmayı ekleyin:

• Servo gücünü 10 ms'den 50 ms'ye çıkarmak için yumuşak başlatma devresine sahip bir MOSFET kullanın.
• Bu, 16 servonun tamamından gelen ilk akının kaynağı kesmesini önler.
• Alternatif olarak servoları sırayla açın (her biri arasında 5 ms gecikme).

Adım 6— 16'dan fazla kanal için PCB katman yığını önerisi:

• Katman 1: Sinyal (PWM, geri bildirim)
• Katman 2: Zemin düzlemi (katı dökme)
• Katman 3: Güç düzlemi (5V veya Vservo)
• Katman 4: Sinyal veya ikincil toprak

Bu yığın döngü alanını en aza indirir ve kanallar arasındaki EMI'yi azaltır.

S3: Aynı PCBA tasarımını farklı servo markaları (Futaba, Hitec, Spektrum, jenerik) için kullanabilir miyim?

A:Evet, üç önemli uyumluluk hususuyla birlikte.

Dikkate Alınması Gereken 1— PWM sinyal standartları tutarlıdır: Tüm RC servolar, 1 ms ila 2 ms arası darbelerle aynı 50Hz PWM standardını kullanır. PCBA'nızın PWM oluşturma mantığı evrensel olarak çalışır.

Dikkate Alınması Gereken 2— Güç gereksinimleri önemli ölçüde farklılık gösterir:

PCBA'nız kullanmayı düşündüğünüz en yüksek akım servo için tasarlanmalıdır. Standart ve yüksek torklu servoların çoğunu kapsayacak şekilde kanal başına 2A sürekli ve 5A tepe noktası için tasarım.

Dikkate Alınması Gereken 3— Konektör uyumluluğu:

• Çoğu servo, 2,54 mm (0,1 inç) aralıklı standart 3 pinli dişi başlık kullanır.
• Sinyal piminin konumu markaya göre değişir:
  • Futaba: Sinyal en içteki pindir (pin 2)
  • Hitec ve Spektrum: Modele bağlı olarak sinyal pin 1 veya pin 3'tür
• PCBA'nızı açıkça etiketlenmiş pin çıkışlarıyla (S, +, –) tasarlayın. Herhangi bir servonun doğrudan takılabilmesi için 3 pinli bir erkek başlık (standart servo uzatma kablosu gibi) kullanın.

Dikkate Alınması Gereken 4— Dahili servo PCBA (servonun içinde) değiştirilemez: Servo muhafazasının içine giren (orijinal kontrol kartının yerine geçen) dahili PCBA'yı tasarlıyorsanız, bu markaya özeldir. Farklı servoların farklı özellikleri vardır:

• Potansiyometre direnç değerleri (5kΩ vs 10kΩ)
• Motor boyutları ve akım değerleri
• Mekanik montaj deliği konumları
• Kasa boyutları

Dahili PCBA tasarımı için, orijinal üzerinde tersine mühendislik uygulayın veya tam olarak o servo modeli için ayrıntılı spesifikasyonlar edinin. Harici sürücü PCBA tasarımları (standart servo konnektörlere bağlanan kart) için tüm büyük RC markalarıyla uyumluluk mükemmeldir.

RC Servo PCBA'nızı Test Etme

Üretim için bir tasarımı onaylamadan önce şu beş testi çalıştırın:

Özet: Güvenilir bir RC Servo PCBA Tasarlamak

Sağlam bir RC servo PCBA, beş mühendislik kararıyla tanımlanır:

1. Yeterli toplu kapasite(1000μF ila 4700μF) ana güç girişinde.
2. Ayrı güç alanlarıMCU (LDO ayarlı) ve servolar (doğrudan akü veya yüksek akım regülatörü) için.
3. Yıldız topraklamaayrı güç ve sinyal toprak dönüşleri ile.
4. Dekuplaj kapasitörleriher servo konektöründe (100μF elektrolitik + 100nF seramik).
5. Uygun PWM sinyal koşullandırmaseri dirençli ve kısa izli.

Çoklu servo tasarımlar (8+ kanal) için özel güç ve topraklama düzlemlerine sahip 4 katmanlı bir PCB kullanın. Dahili servo PCBA tasarımları için, kasa kısa devrelerini önlemek için motor gürültüsü bastırıcısını (motor terminalleri boyunca 100 nF) ve yalıtım bandını ekleyin. Bu uygulamalar, hem RC hem de robotik uygulamalarında sürekli olarak titreşimsiz çalışma ve uzun vadeli güvenilirlik sağlar.
