Otomobil PCBA: Güvenilirlik Sütunlarından Sıfır Kusurlu Üretime Sistematik Bir Mühendislik

Modern otomobil, "mekanik bir üründen" "mobil akıllı terminale" doğru derin bir dönüşüm geçiriyor. Bu evrimde, Elektronik Kontrol Ünitelerinin (ECU'lar) fiziksel taşıyıcısı ve elektriksel ara bağlantı çekirdeği olan Baskılı Devre Kartı Düzeneği (PCBA), araç performansı, güvenliği ve işlevsel sınırların kritik bir belirleyicisi haline geldi. Tüketici elektroniğinden farklı olarakOtomobil PCBAyüksek sıcaklıklar, ciddi termal döngüler, yoğun titreşim, nem ve elektromanyetik girişim ile karakterize edilen aşırı bir ortamda çalışır. Dolayısıyla tasarımı ve üretimi, bileşen seçimi, proses kontrolü ve tüm yaşam döngüsü kalite izlenebilirliğini kapsayan titiz bir bilimsel sistem oluşturur.

I. Sıkı Üst Düzey Standartlar: AEC-Q ve IATF 16949 Tarafından Oluşturulan Kaliteli Hendek

Otomotiv PCBA'nın güvenilirliği tek aşamada takviyeden kaynaklanmaz, yukarıdan aşağıya zorunlu standardizasyon sistemine dayanır. Bunlar arasında AEC-Q serisi ve IATF 16949 kalite yönetim sistemi iki temel taşı oluşturur.

Otomotiv Elektroniği Konseyi tarafından oluşturulan AEC-Q standartları, farklı bileşen türleri için sıkı test eşikleri ile bileşen sertifikasyon spesifikasyonları sağlar. Örneğin, AEC-Q100 entegre devrelere (IC'ler) odaklanır ve bunların sıcaklık döngüsü, elektromigrasyon ve arıza analizi gibi testleri geçmelerini gerektirir. AEC-Q200, performanslarının -40°C ila +125°C (ve ötesi) arasındaki geniş bir sıcaklık aralığında sabit kalmasını sağlamak için bunları termal şok, nem ve titreşim testlerine tabi tutarak pasif bileşenleri (kapasitörler, dirençler vb.) hedef alır. AEC-Q sertifikasyonunu geçemeyen herhangi bir bileşen, ana otomotiv tedarik zincirlerine girme konusunda önemli engellerle karşı karşıyadır.

Üretim sistemi düzeyinde, IATF 16949:2016, otomotiv endüstrisi için tek kalite yönetim standardı olarak ISO/TS 16949'un yerini almıştır. Temel görevi, kapalı döngü kaliteli bir mimari oluşturmak için beş temel aracın (APQP, PPAP, FMEA, MSA, SPC) zorunlu olarak uygulanmasıdır. Özellikle:

• APQP (Gelişmiş Ürün Kalite Planlaması), 0201 küçük bileşenlerin "kaldırılması" veya BGA (Bilyalı Izgara Dizisi) ped tasarım kusurları gibi potansiyel kusurları proaktif olarak önlemek için tasarım aşamasında DFM (Üretilebilirlik için Tasarım) incelemeleri gerektirir.

• PPAP (Üretim Parçası Onay Süreci), Kritikten Kaliteye (CTQ) özellikleri için Süreç Yeterlilik Endeksi'nin (Cpk) ≥ 1,67 olması gerektiğini zorunlu kılar; bu, süreç yeteneğinin genel endüstriyel standartları çok aşması gerektiği anlamına gelir.

• FMEA (Arıza Modu ve Etki Analizi), SMT (Yüzeye Montaj Teknolojisi) hatlarındaki (yetersiz lehim pastası veya BGA boşlukları gibi) potansiyel arıza modlarının Risk Öncelik Numarasını (RPN) sistematik olarak değerlendirir ve yüksek RPN'li öğeler için zorunlu düzeltici eylemleri zorunlu kılar.

Tasarım ve Sürecin İkili Güvencesi: Termal, Mekanik ve Kimyasal Zorlukların Ele Alınması

Otomotiv PCBA'nın karşılaştığı fiziksel zorluklar üç alanda yoğunlaşıyor: termal yönetim, mekanik stres ve çevresel korozyon. Bu, hem tasarım hem de üretim süreçlerinde işbirlikçi inovasyon gerektirir.

1. Termal Yönetim ve Malzeme Seçimi Motor bölmelerinin veya güç akü gruplarının yakınında bulunan PCBA'ların uzun süreli yüksek sıcaklıklara dayanması gerekir. Tasarımcılar, termal arızaları azaltmak için yüksek Tg'li (cam geçiş sıcaklığı ≥ 170°C) FR-4 malzemeleri veya polimid içeren alt tabakalara öncelik vererek PCB'nin ısı altında yumuşamasını ve deforme olmasını önler. Yüksek güçlü bileşenler için, ısı dağıtım yollarını optimize etmek amacıyla Metal Çekirdekli PCB'ler (MCPCB'ler) veya ısı emicilerle birleştirilmiş termal kanallar sunulur. Ek olarak, termal olarak şeffaf olan PECVD (Plazmayla Geliştirilmiş Kimyasal Buhar Biriktirme) plazma kaplamaları, ısı dağılımını engellemeden moleküler seviyede koruma sunarak onları alan denetleyicileri gibi kompakt, yüksek güç yoğunluğuna sahip uygulamalar için özellikle uygun hale getirir.

2. Mekanik Titreşim Koruması ve Bağlantı Güçlendirmesi Titreşim, lehim eklemi yorulma arızasının birincil nedenidir. Tasarım yönergeleri DFM ilkelerini takip eder: büyük ağır bileşenleri gerilim yoğunlaşma bölgelerine yerleştirmekten kaçının ve lehim bağlantısı gerilimini azaltmak için delik içi bileşenlere göre SMT'ye öncelik verin. Titreşime duyarlı BGA paketleri için, stresi dağıtmak amacıyla çipin altındaki boşluğun yapıştırıcıyla doldurulması anlamına gelen Yetersiz Doldurma işlemi uygulanır. Bu, darbe güvenilirliğini birkaç kat artırabilir. Ayrıca, IPC-9797A gibi presle geçirme standartları, titreşim ortamlarında konnektör güvenilirliğine ilişkin spesifikasyonlar sağlar.

3. Konformal Kaplama ve Korozyon Koruması Nem, tuz spreyi ve kimyasal kirleticiler PCBA için uzun vadeli korozyon tehdidi oluşturur. Uyumlu kaplamanın seçici uygulaması standart uygulamadır. Ancak sensörler veya yüksek frekanslı sinyal bağlantıları için geleneksel kaplamalar sinyal bütünlüğünü etkileyebilir veya termal direnç ekleyebilir. Bu gibi durumlarda, nanoteknoloji bazlı moleküler düzeyde kaplamalar (ör. P2i'den elde edilen plazma kaplamalar), empedans özelliklerini değiştirmeden yoğuşma önleyici koruma sağlayan üstün bir çözüm sunar. Yüksek yoğunluklu BGA bölgeleri için, boşlukların korozyon veya çatlak yayılmasının kaynağı haline gelmesini önlemek amacıyla lehim boşluk oranlarını (genellikle <%25 olması gerekir) izlemek için AXI'ye (Otomatik X-ışını Denetimi) güvenilir.

Sıfır Kusurlu Üretim: Kapalı Döngü 3D SPI'dan MES'e Tam İzlenebilirlik

Otomotiv PCBA üretiminin temel hedefi "Sıfır Kusur"a yaklaşmaktır. Bu hedefe yüksek düzeyde otomatik denetim ve gerçek zamanlı süreç kontrolü yoluyla ulaşılır.

Kritik SMT aşamasında (lehim pastası baskısı) istatistikler, kusurların %60-70'inin yazdırma sapmalarından kaynaklandığını göstermektedir. Bu sorunu çözmek için önde gelen üretim hatları, yazıcıya bağlı kapalı döngü geri bildirim sistemiyle birlikte 3D SPI'yi (Üç Boyutlu Lehim Pastası Denetimi) benimsiyor. SPI lehim pastası hacminde veya yüksekliğinde bir trend sapması tespit ettiğinde sistem, manuel müdahaleye gerek kalmadan silecek basıncına veya şablon bırakma hızına otomatik olarak ince ayar yapar. Bu mekanizma, kritik parametrelerin Cpk'sini istikrarlı bir şekilde 1,67'nin üzerinde tutar. Sonraki aşamalarda:

• AOI (Otomatik Optik İnceleme), bileşen kaymaları ve köprüleme gibi görsel kusurları yakalar.

• ICT (Devre İçi Test), kısa devre ve direnç toleransları gibi elektrik arızalarını hızlı bir şekilde taramak için prob kontaklarını kullanır.

• FCT (Fonksiyonel Devre Testi), PCBA'nın işlevsel bütünlüğünü doğrulamak için gerçek dünyadaki çalışma koşullarını (ör. 12V/24V güç dalgalanmaları) simüle eder.

En önemlisi, uçtan uca izlenebilirlik tartışılamaz. IATF 16949'un zorunlu kıldığı gibi Üretim Yürütme Sistemi (MES), her bir bileşenin parti numarasını, yerleştirme parametrelerini, yeniden akış sıcaklığı profillerini ve hatta X-ışını görüntülerini PCBA'nın son lazerle kazınmış benzersiz UID'sine bağlar. Sahada bir arıza olması durumunda, tam üretim geçmişi 60 saniye içinde alınabiliyor ve bu da hassas kontrol ve kök neden analizine olanak sağlıyor. Bu izlenebilirlik yeteneği aynı zamanda "Onarım Hakkı" düzenlemelerini desteklemek açısından da giderek hayati önem taşıyor.

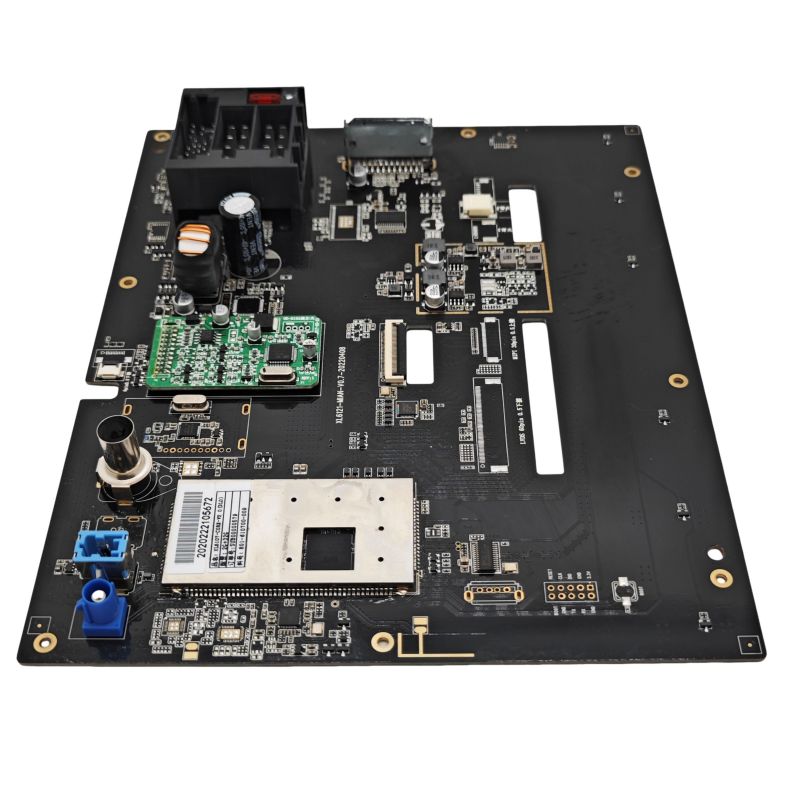

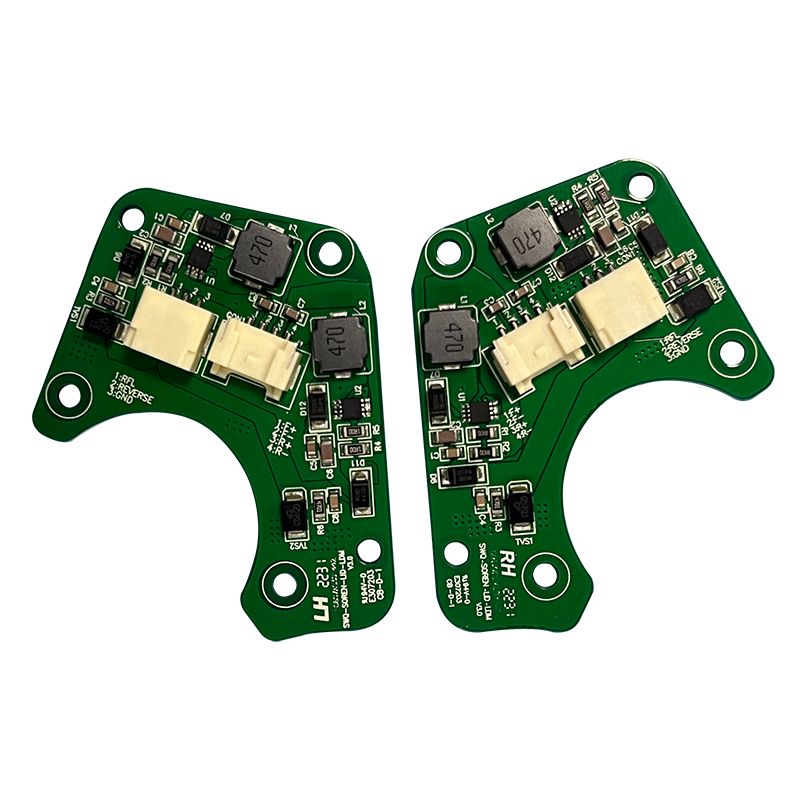

Uygulama Katmanlandırması ve Sistem Entegrasyonu

Otomotiv PCBA uygulamaları, gövde kontrolü ve güç aktarma organlarından akıllı kokpitlere ve otonom sürüşe kadar birçok alanı kapsar. Her senaryo farklı öncelikler getirir:

• Body Domain (BCM, Body Control Module): Dengeli koruma önlemleri gerektiren maliyet hassasiyeti ile G/Ç kontrolünü ve düşük güç tüketimini vurgular.

• Güç Aktarma Organları ve Güvenlik Alanları (ABS/ESP, Kilitlenmeyi Önleyici Fren Sistemi/Elektronik Stabilite Programı): Yüksek dereceli AEC-Q100 IC'leri ve güçlendirilmiş yedeklilik tasarımını gerektiren son derece yüksek yanıt hızı ve aşırı ortam toleransı talep edin.

• Bilgi-Eğlence Alanı: Yüksek hızlı sinyal iletimine (ör. HDMI, LVDS) ve elektromanyetik uyumluluğa (EMC) öncelik verir ve sinyal bütünlüğünü optimize etmek için genellikle HDI (Yüksek Yoğunluklu Ara Bağlantı) veya katı esnek teknolojiler kullanır.

Otomobil PCBAözünde bir determinizm bilimidir. Güvenilir genleri kaynağında filtrelemek için AEC-Q ve IATF 16949 aracılığıyla katı standartlar belirler; ısıyı, titreşimi ve korozyonu hedef alan özel tasarımlar ve süreçler aracılığıyla donanıma zorlu ortamlara karşı dayanıklılık kazandırır; ve kapalı döngü SPC, AOI/X-ışını denetimi ve MES izlenebilirliği yoluyla seri üretimde sıfıra yakın hatalı süreç tutarlılığını sağlar. Otomotiv E/E (Elektrik/Elektronik) mimarileri merkezi bilgi işlem platformlarına doğru geliştikçe, PCBA yalnızca daha yüksek bilgi işlem yoğunluklarına uyum sağlamakla kalmamalı, aynı zamanda işlevsel güvenlik çerçevesi (ISO 26262) dahilinde artıklık ve arıza öngörülebilirliğini de sağlamalıdır. Bu alandaki teknolojik yenilikler, otomotiv endüstrisini daha güvenli, daha akıllı ve daha güvenilir ufuklara doğru yönlendirmeye devam ediyor.
