Topraklama Tuzaklarından ve Vida Pisliğinden Kaçınma: Yüksek Güvenilirliğe Sahip Motor Kontrol PCBA'ları için Tasarım Yönergeleri

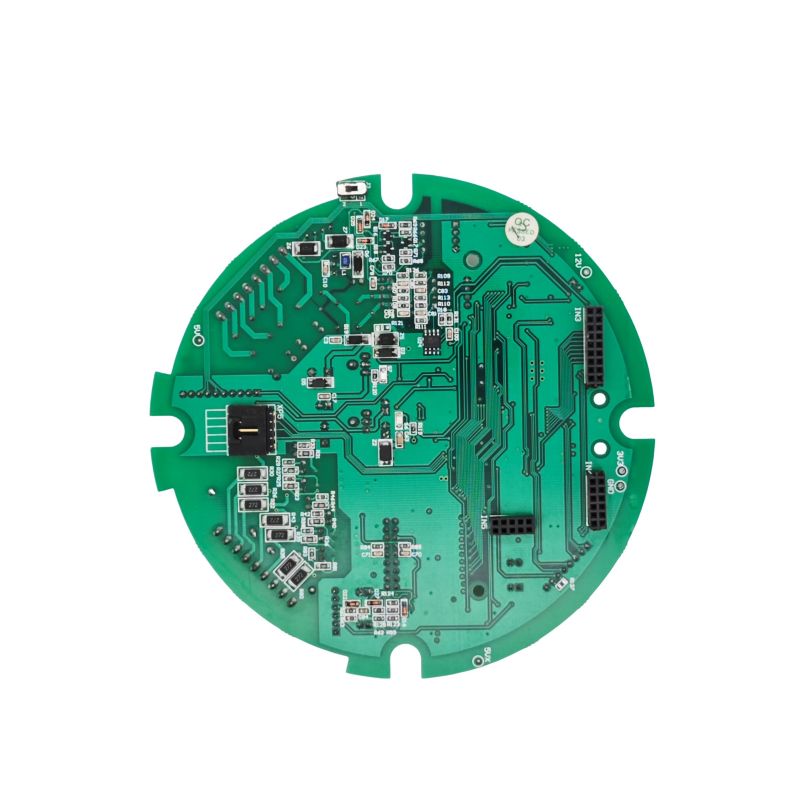

Motor Kontrolü PCBA (Baskılı Devre Kartı Düzeneği), endüstriyel otomasyon, robot teknolojisi, yeni enerji araçları ve akıllı ev aletlerinde hassas hareket kontrolünün temel sağlayıcısıdır. Bu pratik kılavuz, mimari seçimi, PCB düzeni, montaj ve doğrulama konularındaki önemli bilgileri birleştirerek mühendislerin ve ürün yöneticilerinin sık karşılaşılan tuzaklardan kaçınmasına ve prototipten yüksek hacimli üretime sorunsuz bir geçiş sağlamasına yardımcı olur.

1. Tasarım Aşaması: Mimari ve Bileşen Seçimi

1.1 Özel ve Standart Çözümler

Proje başlangıcında, özel bir PCBA'nın mı yoksa kullanıma hazır standart bir modülün mü benimseneceğini değerlendirin. Özel PCBA daha yüksek ön NRE (Yinelenmeyen Mühendislik) maliyetleri gerektirse de, BLDC, step veya servo gibi belirli motor türleri için optimizasyona ve hassas performans hedeflerine (örn. ±%0,5 dahilinde hız/tork doğruluğu) olanak tanır. Özel çözümler ayrıca zorlu çalışma koşulları altında üstün sistem entegrasyon verimliliği (genellikle %95'i aşan) ve uzun vadeli güvenilirlik sunar.

1.2 Çekirdek Yonga Seti ve Topoloji Seçimi

• İşlemci: Özel motor kontrol çevre birimlerine (örneğin, ARM Cortex-M4 çekirdeği) sahip 32 bitlik bir MCU'nun, gerçek zamanlı yanıta sahip Alan Odaklı Kontrol (FOC) gibi hesaplama açısından yoğun algoritmaları işlemesi şiddetle tavsiye edilir.

• Sürücü ve Güç Aşaması:

• Yüksek entegrasyonlu tasarımlar için, kapı sürücülerini ve güç FET'lerini birleştiren tam entegre BLDC sürücü IC'lerini (örn. TI MCF831xC serisi) seçin. Bu, harici devreleri basitleştirir ancak dikkatli bir ayırma gerektirir; kararlı çalışmayı sağlamak için veri sayfasına en az beş kritik kapasitör (VM-PGND, CPH-CPL vb.) yerleştirilmelidir.

• Yüksek güçlü uygulamalar için (örn. >50A), özel kapı sürücülerine sahip ayrık MOSFET'ler/IGBT'ler tercih edilir. Daha yüksek anahtarlama frekansları ve azaltılmış kayıplar elde etmek için geniş bant aralıklı cihazları (SiC veya GaN) düşünün.

2. PCB Düzeni: Gürültü Bastırma ve Termal Yönetim Sanatı

Bir motor kontrol panosu doğası gereği karışık sinyalli ve yoğun güç kullanan bir düzenektir. Kötü düzen, EMC arızalarının ve saha geri dönüşlerinin başlıca nedenidir.

2.1 Devre Bölümleme ve Topraklama Stratejisi (Kritik)

Altın Kural: Güç topraklamasını sinyal topraktan fiziksel olarak yalıtın.

• Bölgeleme: PCB'yi üç farklı bölgeye bölün:

• Gürültülü Bölge: Güç çevirici, röleler ve kapı tahrik döngüleri.

• Dijital Bölge: MCU, iletişim arayüzleri (CAN, UART, SPI).

• Analog Bölge: Akım/gerilim algılama, kodlayıcı/çözümleyici girişleri. Yüksek frekanslı PWM izlerini hassas analog geri bildirim yollarından uzak tutun.

• Topraklama Uygulaması:

• Tek noktalı topraklama veya bölünmüş zemin düzlemi yaklaşımını benimseyin.

• Dijital ve analog toprakları ADC referans piminin yakınında tek bir noktaya bağlayın.

• Güç topraklamasını (gürültülü) izole edin ve düşük empedanslı bir yol aracılığıyla sistemin yıldız-toprak noktasına bağlayın; böylece büyük geçici akımların kontrol sinyallerini bozması önlenir.

• Yığınlama Önerisi: Bütçe izin verdiğinde 4 katmanlı bir tahta idealdir. Düşük endüktanslı dönüş yolları ve doğal koruma sağlamak için birincil bileşen tarafına bitişik özel zemin katmanları kullanın. 2 katmanlı tasarımlar için yoğun zemin sulaması kullanın ve güç izlerini mümkün olduğu kadar kısa ve geniş tutun.

2.2 Güç Döngüleri ve Isı Dağılımı

• İz Genişliği ve Döngü Alanı: DC bara ve üç fazlı çıkış izleri, yüksek di/dt'ye dayanacak şekilde kısa ve geniş olmalıdır. Parazitik endüktansı en aza indirmek için geçit sürücüsü sinyal çiftleri, karşılık gelen MOSFET kaynak terminallerine paralel ve yakın çalışmalıdır.

• Termal Yönetim: Isıyı güç cihazlarından iç bakır düzlemlere veya alt katmandaki soğutucu pedlere verimli bir şekilde iletmek için termal kanalları kullanın. Yardımcı soğutucu eklentisini etkinleştirmek için yüksek akım yollarına lehim maskesi açıklıkları (bakır açıkta) uygulayın.

3. Montaj ve İmalat: Gözden Kaçan Ancak Kritik Detaylar

3.1 Ürün Ağacı Planlamasında Tedarik Zinciri Esnekliği

BOM (Malzeme Listesi) sonlandırılmadan önce, MCU'lar ve iletişim alıcı-vericileri gibi uzun vadeli öğeler için bir tedarik risk değerlendirmesi gerçekleştirin. Tek kaynaklı tedarikçi kesintilerinden kaynaklanan üretim kesintilerini önlemek için mümkün olduğunda düzende pin uyumlu alternatif ayak izleri ayırın.

3.2 Vida Sıkma Temizliği (Sık Görülen Ama Göz Ardı Edilen Bir Arıza Modu)

Motor kontrol cihazı PCBA montajı sırasında vidaların taşıdığı metal artıkları kısa devrelere ve izolasyonun bozulmasına neden olan gizli bir katildir.

• Risk: Titreşimli vidalı besleyicilerden gelen metal parçacıkları, yüksek yoğunluklu IC pinlerinin üzerine veya bitişik izlerin arasına düşebilir ve bu da aralıklı arızalara veya açılışta ani kısa devrelere yol açabilir.

• Karşı önlemler:

• Sürtünmeye bağlı parçacık oluşumunu en aza indirmek için geleneksel titreşimli çanak besleyicileri adım tipi besleyicilerle değiştirin.

• Sabitleme adımından hemen önce bir vakumlu toz giderme istasyonunu kullanın.

• Düşük torku (değişken) veya diş çıkmasını önlemek için gerçek zamanlı tork ve açı izleme özelliğine sahip akıllı elektrikli tornavidalardan yararlanın.

4. Test Etme ve Doğrulama: "Dönüyor mu?"

1. Fonksiyonel Test (FCT): Yüklü koşullar altında, aşırı akım ve aşırı sıcaklık korumasının tepki süresini doğrulayın; örneğin, sürücü kapatmanın <10 µs içinde tetiklendiğinden emin olun. Ayrıca voltaj düşüşleri sırasında dinamik güç azaltma mantığını da doğrulayın.

2. Elektromanyetik Uyumluluk (EMC) Ön Uyumluluğu: İletilen ve yayılan emisyonlar (CE/RE) sık karşılaşılan sorunlardır. Arıza meydana gelirse, öncelikle güç girişine uygun şekilde derecelendirilmiş bir TVS diyotunun ve ortak mod bobininin yerleştirilip yerleştirilmediğini kontrol edin ve kapı dirençlerini ayarlayarak PWM anahtarlama dönüş hızını optimize edin.

3. Uzun Süreli Güvenilirlik: Maksimum ortam sıcaklıkları altında lehim bağlantı bütünlüğünü ve bileşen zayıflamasını doğrulamak için termal döngü ve sürekli çalışma testleri gerçekleştirin.

Güvenilir bir tasarım yapmakMotor Kontrolü PCBAtemel olarak elektriksel performans, termodinamik ve elektromanyetik uyumluluk arasındaki üçgensel bir değiş-tokuştur. Açık devre bölümlendirmesinden disiplinli topraklamaya, sıkı montaj temizliği kontrolüne kadar her karar, ürünün zorlu endüstriyel ortamlarda uzun vadeli stabilitesini belirler. Bu kılavuzda özetlenen stratejileri uygulayarak arıza oranlarını önemli ölçüde azaltabilir, geliştirme döngülerini kısaltabilir ve motor kontrol sisteminizin genel sağlamlığını artırabilirsiniz.
