Araç Kamerası PCBA Geliştirmesi Nasıl Gelişiyor: Çip Seçiminden Seri Üretime

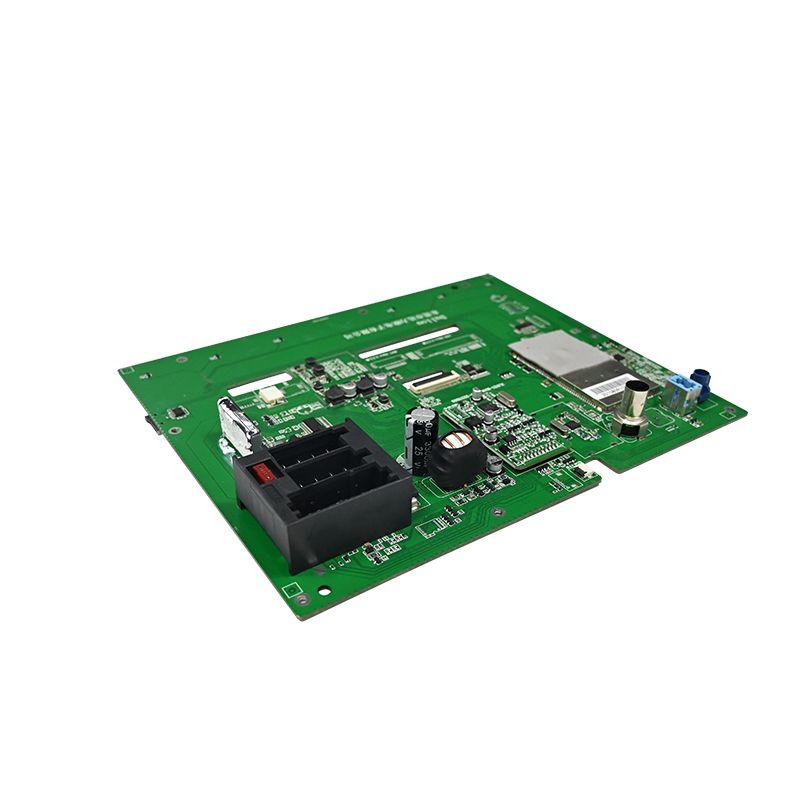

Bir araç içi kamera özünde lensi veya muhafazasıyla değil,PCBA(Baskılı Devre Kartı Düzeneği). Yonga setini doğru ve anakartı stabil hale getirdiğinizde zaten savaşın yarısını kazanmış olursunuz. Gerçek dünyadaki endüstri deneyiminden yola çıkarak burada yonga seti seçimi, devre tasarımı, üretim ve testleri kapsayan basit bir kılavuz bulunmaktadır.

1. Yonga Seti Seçimi: Önce "Beyin"i Seçin, Sonra Onun Etrafında Oluşturun

Ana işlemci PCBA'nın kalbidir. Buna karar verildikten sonra devrenin geri kalanı, maliyet ve performans tavanı büyük ölçüde belirlenir. Şu anda ana akım seçeneklerin her birinin kendi güçlü yönleri var:

• Ambarella: Üstün görüntü işleme, mükemmel görüntü kalitesi ve yüksek kodlama verimliliğiyle tanınır. Üst düzey 4K araç içi kameralar için idealdir ancak geliştirme karmaşıktır ve Malzeme Listesi maliyetleri daha yüksektir.

• Novatek: Hacim açısından pazar lideri. Giriş seviyesinden üst seviyeye kadar (4K, HDR desteği) kadar uzanan seçeneklerle paranızın tam karşılığını verir. Çoğu zaman seri üretilen ürünler için en iyi seçimdir.

• Diğerleri (Hisilicon, Allwinner vb.): Belirli pazarlarda veya maliyete duyarlı ürünlerde kullanılır.

Sadece çözünürlüğe bakmayın. Gerçek ihtiyaçlarınızı değerlendirin: Ön ve arka ikili kaydı destekliyor mu? Düşük ışık performansı nasıl? ADAS veya AI özelliklerine ihtiyacınız var mı? Bunlar gerekli bilgi işlem gücünü ve ISP (Görüntü Sinyali İşlemcisi) yeteneklerini belirler.

Ana işlemciyi seçtikten sonra şu temel çevre birimlerine dikkat edin:

• Güç Yönetimi: Otomotiv gücü herkesin bildiği gibi gürültülüdür (geçici ani artışlarla 9V-16V). Aşırı voltaj, aşırı akım ve ters polarite korumasına sahip geniş giriş voltajlı bir DC-DC dönüştürücü kullanmanız gerekir. Park modu gerekiyorsa araba aküsünün boşalmasını önlemek için bir düşük voltaj algılama/koruma devresi ekleyin.

• Görüntü Sensörü: Sony IMX serisi (örn. IMX335) yaygın bir seçimdir. MIPI CSI arayüzünün ana işlemciyle iyi eşleştiğinden emin olun.

• Depolama: Donanım yazılımı depolaması için eMMC'yi ve video depolaması için bir TF kart yuvasını kullanın. Kart yuvasının ESD koruması olması gerekir.

2. Devre Tasarımı Esasları: Parazit Önleme ve Termal Yönetim Temel Zorluklardır

Araç içi kameralar ön camların üzerinde yer alır, yazın güneşi kavurur, kışın ise donar ve tüm bunları yaparken sürekli titreşime dayanır. Bu, PCBA'dan son derece yüksek stabilite ve güvenilirlik gerektirir. Tasarım aşamasında iki kritik konunun ele alınması gerekir:

2.1 Termal Yönetim (Isı Dağıtımı)

4K video kaydı sırasında işlemci ve sensör, kapalı bir muhafaza içinde önemli miktarda ısı üretir. Zayıf termal yönetim, sistem çökmelerine, görüntü bozukluklarına ve bileşenlerin daha hızlı yaşlanmasına neden olur. Etkili çözümler şunları içerir:

Büyük bakır, ısıyı yaymak için iç ve alt bakır katmanlara bağlanan yoğun termal kanallarla ana işlemcinin altına dökülür.
Isı kaynaklarını eşit şekilde dağıtmak ve yerel sıcak noktalardan kaçınmak için stratejik bileşen yerleşimi.
PCBA'nın pasif soğutma için metal muhafazadan veya özel ısı dağıtıcılardan yararlanacak şekilde tasarlanması.

2.2 Sinyal Bütünlüğü ve EMI/EMC

Yüksek hızlı sinyaller (MIPI, DDR) ve RF sinyalleri (Wi-Fi, GPS) küçük bir tahtaya yığılmıştır. Dikkatli bir tasarım yapılmadığında parazit, görüntü gürültüsüne, kare düşüşlerine veya sinyal kaybına neden olur.

Empedans Kontrolü: MIPI, USB ve diğer yüksek hızlı diferansiyel çiftler için 100Ω diferansiyel empedansı ve diğer kritik izler için 50Ω tek uçlu empedansı hesaplayın ve sıkı bir şekilde kontrol edin.
Uzunluk Eşleştirme: Doğru zamanlamanın sağlanması için diferansiyel çiftler ve DDR veri gruplarının kesin uzunluk eşleşmesine (±10 mil dahilinde) sahip olması gerekir.
Koruma İzleme: Kritik sinyallerin (saat, I2C, ses, video) yanı sıra yer izlerini yönlendirin ve izolasyon için birleştirme yolları ekleyin.
Katman Yığınlaması: Sağlam bir zemin düzlemi ve sağlam bir güç düzlemi olan 4 katmanlı veya 6 katmanlı bir PCB kullanın. Uçakları koruma olarak kullanmak için yüksek hızlı sinyalleri iç katmanlara yönlendirin.

Ek olarak, ESD koruması için her zaman giriş konnektörlerine TVS diyotları yerleştirin, filtreleme için güç girişine ferrit boncuklar ve kapasitörler ekleyin ve analog ve dijital zemin düzlemleri arasında tek noktalı ayırma kullanın. Bunlar basit ama son derece etkili tekniklerdir.

3. Üretim ve Kalite Kontrol: Seri Üretim Öncesi Kapı Bekçileri

İyi bir tasarım hikayenin sadece yarısıdır. Güvenilir bir PCBA sunmak için kapsamlı üretim ve test süreçleri tartışılamaz.

• SMT Montaj ve AOI Denetimi: Saygın fabrikalar lehim pastası kalitesini denetlemek için 3D SPI'yi, BGA ve 0402 bileşenleri için yüksek hızlı alma ve yerleştirme makinelerini ve lehimleme kusurlarını (köprüleme, soğuk bağlantılar, eksik bileşenler) tespit etmek için AOI'yi (Otomatik Optik Denetim) kullanır.

• FCT (Fonksiyonel Devre Testi): PCBA'yı açarak ve her işlevi test ederek gerçek araç içi kamera çalışmasını simüle edin: kayıt, ses, GPS sinyali edinimi, düğme yanıtı ve ekran çıkışı.

• Yanma Testi (Yaşlanma Testi): PCBA'yı yüksek sıcaklıkta, yüksek nemli bir odada birkaç ila onlarca saat boyunca sürekli olarak çalıştırın. Bu, gizli kusurları (aralıklı lehim bağlantıları veya termal olarak dengesiz bileşenler gibi) ortaya çıkarır ve uzun vadeli güvenilirliğin sağlanması için kritik bir adımdır.

Güvenilir bir yapı oluşturmakaraç içi kamera PCBAsistematik bir mühendislik çalışmasıdır. Performans, maliyet, fiziksel boyut, ısı dağılımı ve uzun vadeli güvenilirlik arasındaki hassas noktayı bulmak bir denge görevidir. Bu pratik hususları önceden ele alarak, birçok yaygın tuzaktan kaçınabilir ve başarılı bir ürün lansmanına giden yolu kolaylaştırabilirsiniz.
