Oyun Konsolu PCBA'da Ustalaşmak: Eksiksiz Bir Mühendislik Yolu

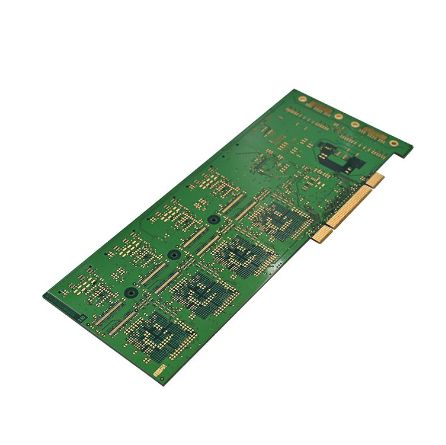

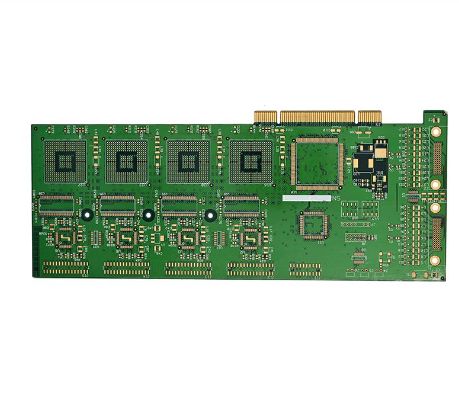

Bir oyun konsolunun PCBA'sı (Baskılı Devre Kartı Düzeneği) onun "kalbidir"; işlemciyi, belleği, ekran sürücülerini ve tüm çevresel arayüzleri taşır. İster retro bir el tipi cihaz ister modern bir taşınabilir oyun cihazı oluşturuyor olun, bu kılavuz tüm süreç boyunca size yol gösterecektir.

Önce Planlama: Oyun Konsolunuzu Tanımlayın

Havyayı almadan önce planlamaya zaman ayırmanız sizi ileride birçok baş ağrısından kurtaracaktır.

1. Hedeflerinizi ve Temel Spesifikasyonlarınızı Tanımlayın

Ne tür bir oyun konsolu oluşturmak istediğinizi açıkça düşünün:

• Retro Stil: 8 bit veya 16 bit öykünülmüş oyunları çalıştırır, düşük performans gereksinimi, yeni başlayanlar için harika. Tipik bir örnek, 128×64 OLED ekranı çalıştıran 16MHz ATmega32u4 kullanan Arduboy uyumlu bir cihazdır.

• Modern Stil: Linux'u çalıştırır, PSP'yi veya daha yüksek seviyeli sistemleri taklit eder. Bu, daha güçlü bir çekirdek gerektirir; örneğin, 7 inç IPS ekrana sahip bir Raspberry Pi 3B+, ayrıca özel güç yönetimi ve genişletme düğmesi kartları.

2. Temel Bileşenleri Seçin

İşte tipik bir malzeme listesioyun konsolu PCBA:

Profesyonel İpucu: Düzgün iletişim kurabildiklerinden emin olmak için tüm bileşenlerin voltaj ve mantık seviyelerini (3,3V ve 5V) her zaman doğrulayın.

Devre Tasarımı ve Prototipleme

Planlama tamamlandıktan sonra PCBA geliştirmenin özüne, yani tasarım ve üretime geçersiniz.

1. Şematik ve PCB Düzeni

Aşağıdakileri tamamlamak için bir EDA aracı (KiCad, Altium Designer, EAGLE) kullanın:

• Şemayı çizin: İşlemciyi, ekranı, düğmeleri, depolamayı ve güç yönetimi IC pinlerini doğru şekilde bağlayın.

• PCB düzeni: Yüksek hızlı sinyal yollarını kısaltmak için ana işlemciyi ekran konektörünün yakınına yerleştirin. Güç ve toprak izlerini genişletin ve elektromanyetik girişimi (EMI) azaltmak için sağlam bir toprak düzlemi kullanın.

• DRC'yi Çalıştırın: İz genişliklerinin ve açıklıkların imalatçınızın yeteneklerini karşıladığından emin olmak için Tasarım Kuralı Kontrollerini çalıştırın.

2. Prototipleme ve Malzeme Listesi Hazırlama

Gerber dosyalarını dışa aktarın ve prototipleme için PCB fabrikasına gönderin. Bu arada bileşenleri tedarik etmeye başlayın. Özel IC'lerin ve konektörlerin teslim sürelerinin 12-24 hafta sürebileceğini unutmayın; bu nedenle önceden plan yapın.

 PCBA Montajı – Lehimleme ve Montaj

Çıplak PCB'yi aldıktan sonra lehimleme ve birleştirme zamanı geldi. Beceri seviyenize uygun yöntemi seçin.

1. SMT Bileşen Lehimleme (Yüzeye Montaj)

Dirençler ve kapasitörler gibi küçük SMD parçaları için profesyonel süreç, al ve yerleştir + yeniden akışlı lehimlemeyi kullanır. Bir Kendin Yap senaryosunda şunları yapabilirsiniz:

• Elle lehim: Parçayı konumlandırmak için cımbız kullanın, yastığı ve pimi demir ucunuzla ısıtın ve lehim telini besleyin.

• Yeniden Akıtma: Lehim pastasını pedlere uygulayın, bileşenleri yerleştirin ve PCB'yi sıcak plaka üzerinde macun eriyene kadar (~190°C) ısıtın.

2. THT Komponent Lehimleme (Delikten)

Düğmeler, pil yuvaları, pin başlıkları ve benzeri parçalar üst taraftan takılıp alt taraftan lehimlenir.

Lehimleme İpuçları:

• Önce kısa bileşenleri (dirençler, kapasitörler), ardından daha uzun bileşenleri (başlıklar, soketler) lehimleyin.

• Ütü sıcaklığını ~300°C'ye ayarlayın ve parçaya veya yastığa zarar vermemek için her bir eklemi 5 saniyeden az bir süre sıcak tutun.

• LED'lerin, elektrolitik kapasitörlerin ve akü kablolarının kutuplarına çok dikkat edin (kırmızı = pozitif, siyah = negatif).

Firmware ve Yazılım

Donanım monte edildiğinde konsolunuz yalnızca bir "gövdedir"; canlanması için ürün yazılımına ihtiyacı vardır.

1. Geliştirme ortamını kurun: Seçtiğiniz işlemci için Arduino IDE, Raspberry Pi OS veya eşdeğer araç zincirlerini kurun. Arduino Pro Micro tabanlı bir proje için Arduboy2 kütüphanesini kurun.

2. Firmware'i yazın/flaşlayın: Firmware, donanımın başlatılmasını yönetir, düğme girişlerini okur, ekranı yönetir ve oyun mantığını çalıştırır. Yeni başlayanlar, oyunların nasıl taşınacağını öğrenmek için açık kaynaklı projelerle (Arduboy oyun kütüphaneleri gibi) başlamalıdır.

3. Oyunları yükleyin: MicroSD desteği olan konsollar için oyun ROM dosyalarını karta yerleştirin; ürün yazılımı bunları oradan okur ve çalıştırır.

Test ve Doğrulama

Bu kalite güvence adımıdır; asla atlamayın.

1. Güç öncesi inceleme: Güç ile toprak arasındaki kısa devreleri kontrol etmek için bir multimetre kullanın. Tüm parçaların polaritesini ve yönünü bir kez daha kontrol edin.

2. Açılış testi: Öncelikle ana IC takılmadan gücü açın, her bir güç rayının (örn. 3,3V, 5V) doğru şekilde çıkış yaptığını doğrulayın. Daha sonra işlemciyi kurun ve temel işlevselliği test edin.

3. İşlevsel test: Düğme girişlerini, ekran çıkışını, sesi ve şarjı tek tek test edin. Her satırın çalıştığını doğrulamak için her işlevde döngü yapan test kodunu kullanın.

4. Oynanış testi: Bir oyunu 15-30 dakika boyunca sürekli olarak çalıştırın. Ekran stabilitesini, düğme yanıt verme hızını ve genel sıcaklık artışını izleyin.

Gelişmiş İpuçları ve Yaygın Tuzaklar

• Termal tasarım: Yüksek performanslı çekirdekler (örn. Raspberry Pi) önemli miktarda ısı üretir; bu, hem PCB düzeninde hem de muhafaza tasarımında soğutucuları veya havalandırma deliklerini hesaba katar.

• EMI (Elektromanyetik Girişim): Yüksek hızlı dijital sinyaller için diferansiyel çiftler kullanın ve gürültüyü azaltmak için bunları toprak izleriyle çevreleyin.

• DFM (Üretilebilirlik için Tasarım): Küçük seri üretim planlıyorsanız, düzeninizin üretim yetenekleriyle eşleştiğinden emin olmak için tasarım aşamasının başlarında PCBA fabrikanıza danışın.
