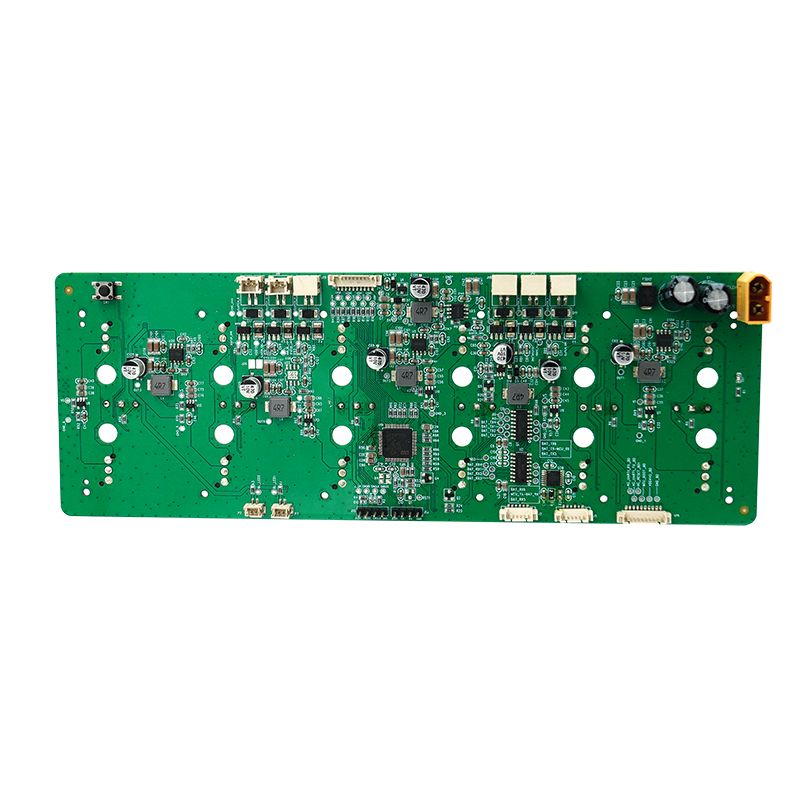

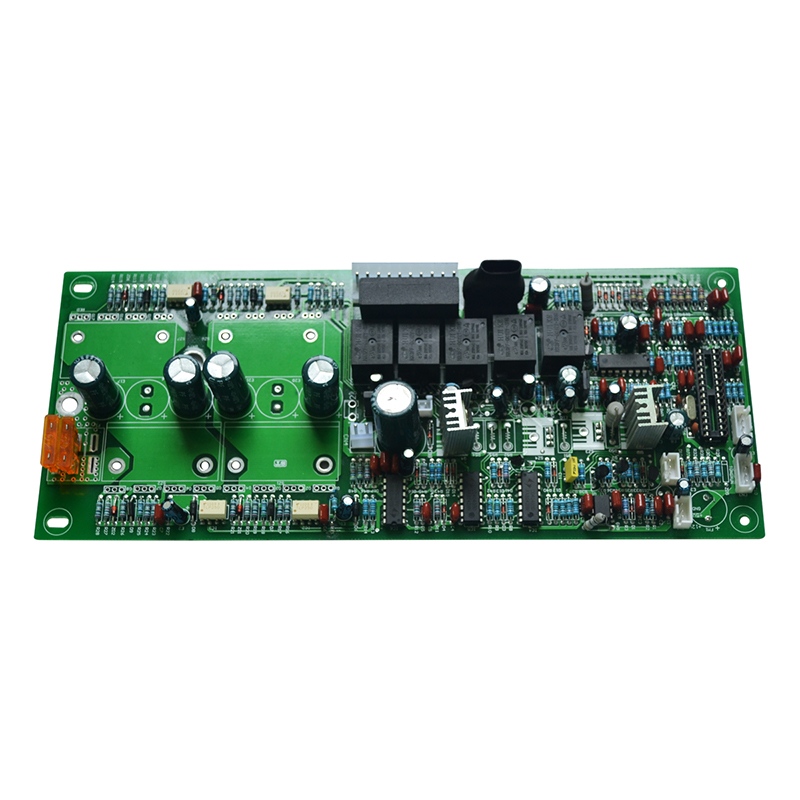

Masaj tabancası PCBA

Masaj Tabancası PCBA Üretim Prosedürü Nedir: 20 Yıllık Üretim Rehberi

Masaj tabancası PCBA üretimi, yüksek akım kullanımı, fırçasız motor kontrolü ve kullanıcı güvenliği gerektirir. Yirmi yıl boyunca motor tahrik elektroniği üretimi yaptıktan sonra, tasarımların aşırı ısındığını, yük altında hız kaybettiğini veya pil tehlikeleri oluşturduğunu gördüm. Bu adım adım prosedür, bileşen seçiminden son teste kadar tüm üretim iş akışını kapsar.

Masaj Tabancası PCBA için Standart Üretim Akışı

Her masaj tabancası PCBA 9 adımlı bir sırayı takip eder. Herhangi bir adımı atlamak saha arıza oranlarını artırır.

Adım 1 – Bileşen Tedarik ve Gelen Denetim

Test: Her partiden 50 MOSFET örnekleyin. Rds(on)'u 25°C ve 80°C'de ölçün. Yüksek sıcaklıkta 7 mΩ'u aşan lotları reddedin.

Adım 2 – Lehim Pastası Şablonu ve Baskı

Kritik: MOSFET'lerin altında 0,12 mm kalınlığında, MCU ve sensörlerin altında 0,10 mm kalınlığında adım kalıbı kullanın. Tek bir kalınlık tek başına açıklıklara veya köprülere neden olur.

Adım 3 – SMT Montajı ve Yeniden Akışı

• Yerleştirme sırası: Hall sensörleri → pasifler → MOSFET'ler → MCU → konektörler
• Yeniden akış profili: 10 saniye boyunca en yüksek 245°C (kurşunsuz)
• Azot atmosferi – QFN paketleri için gereklidir (MCU, geçit sürücüsü)
• X-ışını denetimi – MOSFET pedleri altındaki boşlukların kontrol edilmesi zorunludur (boşluklar < %20)

Adım 4 – Açık Delik Bileşenleri için Seçmeli Lehimleme

Masaj tabancası PCBA'nın mekanik dayanıklılık için genellikle delikli parçalara ihtiyacı vardır:

Delik içindeki parçaları yeniden akıtmayın. Plastik gövdeleri 245°C fırında erir.

Masaj Tabancası PCBA için Motor Sürücü Devre Tasarımı

Motor tahrik bölümü durma akımı kullanımını ve akü çalışma süresini belirler.

Üç Fazlı Fırçasız DC (BLDC) Motor Sürücüsü

Termal tasarım: Her MOSFET, 20A'de 2W'a kadar enerji harcar. Alttaki bakır dökümüne (minimum 2 oz) bağlanan termal yollar (MOSFET başına 9) kullanın.

Pil ve Şarj için Güç Yönetimi

Kritik güvenlik: Biri kapı sürücüsünde, biri akü koruma IC'sinde olmak üzere iki bağımsız aşırı akım koruma yolu kullanın. Tek bir hata motorun komutsuz çalışmasına izin vermemelidir.

Firmware Programlama ve Kalibrasyon

Hiçbir PCBA masaj tabancası tam kalibrasyon olmadan üretimden çıkmaz.

Programlama Sırası

1. Önyükleyici flaşı – SWD veya UART aracılığıyla (5 saniye)
2. Kalibrasyon sabitleri – EEPROM veya MCU flaşında saklanır
3. Hız arama tablosu – PWM görevi ile hedef RPM karşılaştırması (12 puan)
4. Durma algılama eşiği – akım limiti 22A ± 1A olarak ayarlandı

Kart Başına Saklanan Kalibrasyon Parametreleri

Kalibrasyon neden önemlidir: Kart başına Hall kalibrasyonu olmadığında, motor düşük hızlarda duyulabilir bir uğultu üretir. Kullanıcılar kusurlu görünen masaj tabancalarını reddederler.

Montaj ve Mekanik Entegrasyon

PCBA, tutamağa uymuyorsa veya ısıyı dağıtmıyorsa işe yaramaz.

Isı Emici ve Termal Arayüz

Test: PCBA masaj tabancasını 2800 RPM'de 30 dakika çalıştırın. MOSFET kasa sıcaklığı 85°C'nin altında kalmalıdır.

Kablo Demeti ve Konektör Gerilimini Azaltma

• Akü kabloları – Lehimlendi ve ardından silikonla yapıştırıldı (esneme yorulmasını önler)
• Motor faz kabloları – Kilitleme mandallı JST konektörü (minimum 20 döngü)
• Düğme esnek kablosu – ZIF konektörü, 0,5 mm aralıklı, yerleştirildikten sonra yapıştırılmıştır

Üretim Testi ve Kalite Kontrolü

Her masaj tabancası PCBA'nın montajdan önce bu beş testi geçmesi gerekir.

Yanma ve Titreşim Testi

Aşağıdakiler için üretimin %5'i örnek:

• 2400 RPM'de 6 saat - MCU sensörü aracılığıyla MOSFET sıcaklığını izleyin
• Rastgele titreşim – 5 Grm, 30 dakika (düşen takımı simüle eder)
• Şarj-deşarj döngüsü – 3 döngü (koruma entegresini doğrular)

SSS – Masaj Tabancası PCBA Üretimi Hakkında Sık Sorulan Sorular

S1: Masaj tabancası PCBA'nın vücut basıncı altında güç kaybetmesine neden olan şey nedir?

C: Birincil neden, yüksek taraf MOSFET'ler için yetersiz kapı tahrik gücüdür. Basınç motor yükünü arttırdığında, BLDC kontrol cihazı akımı arttırmaya çalışır. Önyükleme kapasitörünün (yüksek taraf kapı sürücüsüne güç veren) boyutu küçükse, kapı voltajı MOSFET eşiğinin altına düşer ve Rds(açık) 4 mΩ'dan 20 mΩ'a çıkar. Bu bir termal kaçak döngüsü yaratır:

Gerilim düşüşü → daha düşük geçit sürücüsü → daha yüksek direnç → daha fazla ısı → daha fazla direnç artışı

Düzeltme, PCBA masaj tabancasında üç değişiklik yapılmasını gerektiriyor:

1. Önyükleme kapasitör değeri – Minimum 220 nF kullanın (birçok tasarım 47 nF kullanır). Kapı ücretine göre hesaplayın: C_boot = (Q_g × 10) / ΔV. Tipik MOSFET'ler için (Q_g = 30 nC), 220 nF güvenli marj sağlar.
2. Geçit sürücüsü tepe akımı – 1,5A alıcı/kaynak kapasitesine sahip sürücüyü seçin (örn. DRV8320). Zayıf sürücüler (0,5A), yüksek PWM görev döngüleri sırasında önyükleme kapağını yeniden şarj edemez.
3. Önyükleme diyotu – Ultra hızlı diyot kullanın (trr < 50 ns). Standart 1N4148'in 4 ns geri kazanımı vardır ancak yalnızca 100 mA değeri vardır; bu, 20 kHz PWM'de çalışan masaj tabancası PCBA için yetersizdir. BAS3007'ye (1A, 10 ns) geçin.

Bu modifikasyonlardan sonra durma akımı, uygulanan 15 kg vücut basıncına rağmen 22A'da sabit kalır.

S2: PCBA masaj tabancasında pil koruma IC'sinin yanlış tetiklenmesini nasıl önleyebilirim?

C: Motorun komütasyon gürültüsü akü koruma IC'sinin mevcut algılama hattına bağlandığında yanlış tetiklemeler meydana gelir. BLDC motorun faz değişimi, 50A'ya kadar 1 µs'lik akım artışları oluşturur; bu, koruma IC'sinin kısa devreden ayırt edemeyeceği kadar hızlıdır. Üç donanım düzeltmesi bu sorunu çözer:

Algılama girişinde alçak geçiren filtre – Doğrudan koruma IC'sinin CS+ pinine bir RC filtresi (10Ω + 1 µF seramik) takın. Köşe frekansı = 16 kHz. Bu, ortalama akımı (20–30A) geçer ancak 200 kHz'lik değişim artışlarını engeller.

Ayrı algılama direnci topraklaması – Şönt direncin negatif terminalinden koruma IC'sinin CS pimine özel bir Kelvin izi çalıştırın. Bu toprağı MOSFET kaynak akımlarıyla paylaşmayınız. 1 mΩ paylaşılan iz bile 50A'da 50 mV yanlış sinyal üretir.

Gecikme zamanlayıcı ayarı – Koruma IC'sinin aşırı akım gecikmesini 100 µs'ye programlayın (IC'nizin bunu desteklediğini varsayarak). Çoğu masaj tabancası PCBA tasarımı, pil referans tasarımlarından 10 µs'lik bir gecikme kullanır. Değişim ani artışları yalnızca 2–3 µs sürer. 100 µs'lik bir gecikme, gerçek kısa devrelere (>50 µs süre) tepki vermeye devam ederken bunları göz ardı eder.

Osiloskopla test edin: Motor maksimum yükte çalışırken CS+'yi problayın. Sivri uçlar, koruma IC'sinin açma eşiğinin altında kalmalıdır (50A şant için tipik olarak 50 mV). Ani artışlar eşiği aşarsa filtre kapasitansını 2,2 µF'ye yükseltin.

S3: Üretimde birden fazla masaj tabancası PCBA kartını programlamak için doğru prosedür nedir?

C: Dört aşamalı üretim programlama prosedürü, karışıklıkları önler ve tek tek yanıp sönmeye kıyasla programlama süresini %75 azaltır.

Aşama 1 – SMT öncesi programlama (büyük çalışmalar için isteğe bağlı)

Yerleştirmeden önce önyükleyiciyi MCU'lara aktarmak için bir grup programlayıcı (örn. Elnec BeeProg) kullanın. Bu yalnızca harici flaşlı MCU'lar (pimleri açıkta olan QFN paketleri) için çalışır. Doğrulamayı geçemeyen tüm çipleri reddedin; yerleştirilen panoları yeniden işlemekten daha ucuzdur.

Aşama 2 – SMT'den sonra sistem içi programlama

Bir programlama pogo pin fikstürü yerleştirin (6 pin: SWDIO, SWCLK, 3,3V, GND, RESET, BOOT0). Çok kanallı bir programlayıcı kullanın (aynı anda 8 veya 16 kart). Hedef süre: Doğrulama dahil pano başına 45 saniye.

Aşama 3 – Kalibrasyon istasyonu (en kritik)

Programlamadan sonra panoları, optik kodlayıcılı gerçek bir masaj tabancası motoru içeren bir kalibrasyon tertibatına taşıyın. Fikstür her masaj tabancası PCBA'yı şu şekilde çalıştırır:

• Salon hizalaması (elektrik açısını otomatik olarak ayarlar)
• Hız doğrusallığı (PWM ve RPM tablosunu kaydeder)
• Akım sınırı (22A hatasına kadar yükü artırır)

Bu 12 kalibrasyon sabitini korumalı bir MCU flaş sektöründe saklayın. Kalibrasyonu olmayan kartlar tutarsız hız artışlarına neden olur.

Aşama 4 – İzlenebilirlik

Her PCBA'ya aşağıdakileri içeren bir 2D Veri Matrisi kodu yazdırın:

• Üretim tarihi kodu (YYWW)
• Kalibrasyon sağlama toplamı
• MOSFET lot numarası (gelen incelemeden)

Son montaj sırasında bu kodu tarayın. Bir saha arızası meydana gelirse, belirli bir bileşen grubunu takip edebilir ve yalnızca etkilenen birimler üzerinde yeniden çalışabilirsiniz.

Masaj Tabancası PCBA için Üretim Verimi Hedefleri

Düzgün üretilmiş bir masaj tabancası PCBA, yük altında 2800 devir/dakika sağlar, 500 ms içinde durma halinde kapanır ve 500 şarj döngüsüne dayanır. Bu prosedürü izleyin, her adımı denetleyin; ürünleriniz, kalibrasyonu atlayan veya kapı tahrikini gereğinden az belirleyen rakiplerinizden daha iyi performans gösterecektir.
