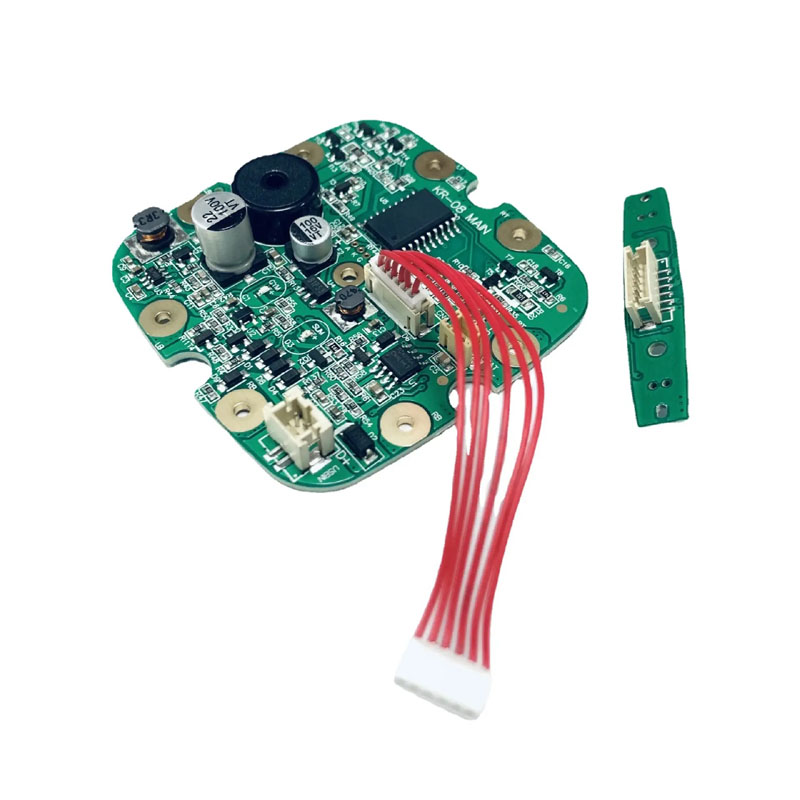

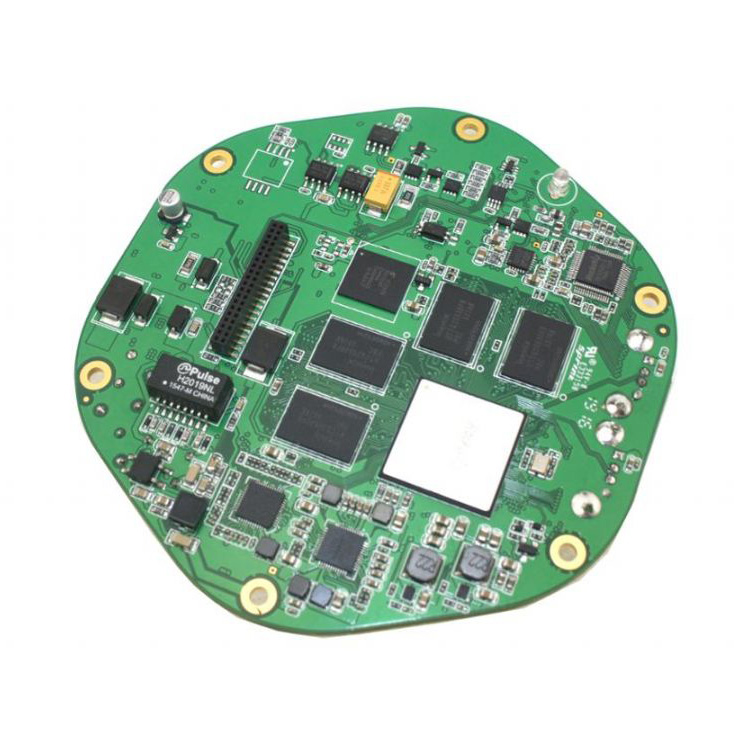

Su pensesi PCBA

Çevresel Talepler ve Sınıflandırmalar

Bir diş ipi, doğrudan su sıçraması, yüksek ortam buharı ve diş macunu ve gargara kalıntıları gibi agresif kimyasallara maruz kalma ile karakterize edilen aşırı banyo ortamlarında çalışır. Standart elektronikler bu koşullarda korozyona, parazitik kaçak akımlara ve elektriksel kısa devrelere hızla yenik düşer.

Tasarlanmış PCBA çözümlerimiz, bu ciddi çevresel stres faktörlerine dayanacak şekilde özel olarak üretilmiştir ve 3 yıllık güvenilir bir ürün kullanım ömrünü garanti eder.

Yüzey Risklerinin Azaltılması

Gerekli Sertifikalar Dahili: Tüm su diş ipi PCBA imalatları, küresel olarak zorunlu cihaz düzenlemeleriyle uyumludur: IEC 60335-1 (Ev Aletleri Güvenliği), UL 60730-1 (Otomatik Elektrik Kontrolleri), IPX4/IPX7 Minimum Giriş Koruması ve ıslak ortamlar için REACH / RoHS kimyasal direnç standartları.

Baz Laminat Seçimi ve Bakır Mimarisi

Taban laminatının seçimi, sürekli neme maruz kalma altında uzun vadeli PCBA bütünlüğünü tanımlar. Standart FR-4, ham kesilmiş tahta kenarlarından ve varillerle kaplanmış su buharını kolaylıkla emer ve bu da 12 ay içinde yıkıcı İletken Anodik Filament (CAF) kısa devrelerine yol açar.

Laminat Sınıfları Karşılaştırıldı

• Standart FR-4: Su Emme %0,10–%0,20, TG 130°C–140°C. Yalnızca kuru alanlar için uygundur. Hızlı CAF arızasını tetiklediği için diş ipi uygulamalarından kaçının.

• Yüksek TG FR-4 [Temel Seçimimiz]: Su Emme %0,08–%0,12, TG 170°C. Nemli, aralıklı nem profilleri için ideal seçim.

• Halojensiz Yüksek TG FR-4 [Önerilen]: Su Emme %0,05–%0,08, TG 150°C. Mükemmel nem direncine sahip çevre dostu yapı.

• Polimid: Su Emme %0,02–%0,04, TG 250°C. Kalıcı ıslaklığa maruz kalma veya sert esnek bölgeler için premium seçenek.

Bakır Ağırlığı ve Kaplama Özellikleri

• Dış Katman Bakır: Optimize edilmiş korozyon önleme marjı sağlamak için minimum 1 oz (35 µm).

• İç Katman Bakır: Dahili motor parazitine karşı sinyal bütünlüğünü korumak için minimum 0,5 oz (18 µm).

• Kaplamalı Geçiş Delikleri (PTH): Hermetik, hava geçirmez bir nem yalıtımı oluşturmak için namluların içinde minimum 25 µm bakır kaplama kalınlığı.

• Yüzey İşlemi: Kesinlikle ENIG (Elektroless Nikel Daldırma Altın) kullanır. Açıkta kalan kalay-kurşun alaşımı, ağız gargarası buharında 90 gün içinde paslandığı için, diş ipi PCBA'ları için HASL'yi (Sıcak Hava Lehim Tesviyesi) tamamen yasakladık.

Katman Yığınlama ve Mekanik Tasarım

Ürün mimarinize bağlı olarak, yüksek frekanslı pompa gürültüsü (EMI) ve yapısal aralık sınırlamalarıyla mücadele etmek için özel çok katmanlı konfigürasyonlar sunuyoruz:

• Temel Katman (Yalnızca Düğme ve Pompa): Optimize edilmiş 2 Katmanlı Yüksek TG FR-4 alt tabaka üzerinde formüle edilmiş olup, maliyet verimliliği ile yüksek dereceli endüstriyel nem savunmasını dengeler.

• Akıllı/Premium Katman (Basınç Sensörü, LCD/LED Ekran, Bluetooth, USB-C Hızlı Şarj): 4 Katmanlı Yığınlama ile tasarlanmıştır. İkili dahili sağlam zemin düzlemleri, hassas MCU sinyallerini pompa EMF'sinden korur ve dahili nem yayılımına karşı kesin bir fiziksel blok görevi görür.

Kalınlık ve Sert-Esnek Entegrasyon

• 1,0 mm Kalınlık: Yapısal çeviklik ve düşme direnci gerektiren kompakt, ergonomik el tutma yerleri için tasarlanmıştır.

• 1,6 mm Kalınlık: Tezgah üstü baz istasyonları için tasarlanmıştır; maksimum sertlik ve en düşük doğal su buharı difüzyon oranını sunar.

• Sert Esnek PCB Uzmanlığı: Ultra premium kompakt kulplar için, pilin bir kapakla korunan esnek bir poliimid kuyruk aracılığıyla bağlandığı sert esnek yapıyı destekliyoruz. Bu, arızaya yatkın kablo demetlerini ortadan kaldırır ve genel montaj IPX derecelendirmesini önemli ölçüde yükseltir.

Çift Savunma: Uyumlu Kaplama ve Bileşen Sızdırmazlığı

Robotik Seçici Konformal Kaplama

En iyi alt tabakanın bile günlük banyo nemine dayanabilmesi için hava geçirmez bir yüzey kaplaması gerekir.

• Hassas Çok Eksenli Otomatik Püskürtme: Otomatik robotik hatlarımız, Tip-C bağlantı noktaları, pil kontakları ve sesli uyarı bağlantı noktaları gibi kaplanmamış kalması gereken alanları hassas bir şekilde maskelerken tekdüze bir koruyucu katman uygular.

• %0,1 Floresan Boya ile UV Denetimi: Özel bir UV gösterge boyası kaplamaya harmanlanarak yüksek hızlı optik otomatik tarayıcıların iğne deliği boşlukları olmadan minimum 25 µm'lik tek tip bir kalınlığı doğrulamasını sağlar.

Bileşen Düzeyinde Arayüz Sızdırmazlık Özellikleri

1. USB-C Bağlantı Noktası: Bağlantı noktası kapalıyken IPX4 sızdırmazlık sağlayan silikon sıkıştırma contası ve lastik kapakla donatılmıştır.

2. Dokunsal Anahtarlar: IPX5 yerelleştirilmiş giriş savunmasını vurmak için kubbe üzerinde sağlam bir lastik kaplamayla aşırı kalıplanmıştır.

3. Pompa Konektörü: Tam IPX7 geçici suya daldırılabilirlik koruması için epoksi dolgu bileşiği dolgusu ile tamamen kapatılmıştır.

4. Şarj Kontak Pimleri (Pogo Pimleri): Minimum 30 µ inç ağır altın kaplama (Sert Altın) ve O-halka contalarla kesinlikle belirtilmiştir. Standart nikel kaplı pimler, ıslak banyoda günlük şarj edildikten sonra 6 ay içinde paslanır ve bozulur. Ağır altın tırnaklarımız, temas direncinde bozulma olmaksızın 20.000 ıslak bağlantı döngüsüne dayanır.

Sıkı Üretim Kalitesi Test Akışı

Unixplore diş ipi PCBA'larının üretilen her partisi, sevkıyattan önce bir dizi yoğun nem simülasyonu kalite kontrolünden geçmelidir:

1. Nem Çevresel Islatma: 40°C ve %93 RH'de (yoğuşmasız) 48 saat. Geçiş kriterleri: Görünür oksidasyon yok; Herhangi iki ağ arasındaki Yalıtım Direnci (IR > 10 MΩ).

2. IPX4 Su Püskürtme Testi: Kaplama katmanlarının altına sıfır sıvı girişinin doğrulanması için 10 dakikalık sürekli salınımlı çok açılı tüp spreyi.

3. Yüksek Gerilim Yalıtım Kontrolü: IR > 50 MΩ nem sonrası ıslatmayı doğrulamak için birincil akü terminalleri ile yer düzlemi arasına 500 V DC uygulanması.

4. Stres Sonrası İşlevsellik Doğrulaması: Yük altında tam döngülü pompa çalıştırma. Sıfır mikro denetleyici (MCU) sıfırlamaları, zamanlama takılmaları veya hatalı başlatmalar tolere edilir.

Mühendislik SSS ve Teknik Özetler

Maliyetleri azaltmak için kalın bir koruyucu kaplama katmanı uygularsam diş ipi PCBA'sı için standart FR-4'ü kullanabilir miyim?

C: Kesinlikle hayır. Bu, yüksek saha geri dönüş oranlarına yol açan yaygın bir üretim tuzağıdır. Uyumlu kaplama üç kritik yolu kapatamaz:

1. Kaplanmamış Variller Üzerinden: Su buharı, kılcal hareket yoluyla standart FR-4'ün iç cam elyaf örgüsüne yanal olarak hareket eder ve alttan bileşen pedlerine ulaşır. Tekrarlanan nem döngülerinden sonra, bileşenleri köprüleyen beyaz iletken tuz kalıntıları oluşur.

2. Yönlendirilmiş Kenarlar (Kenar Esnekliği): Panel yönlendirmesi, ham laminat kenarlarının açıkta kalmasını sağlar. Yüzey gerilimi, kaplamaların keskin köşelerden geri çekilmesine neden olarak banyo buharının girdiği yerde 0,5 mm'lik mikro boşluklar bırakır.

3. Bileşen Alt Tarafları: Kaplama dış kabuğu kaplar ancak düşük profilli SMT kapasitörlerinin ve dirençlerinin altına mükemmel şekilde nüfuz edemez. Sıkışan nem, akı kalıntılarını hidrolize ederek iyonik kirlenme oluşturarak pompanın kendiliğinden, beklenmedik şekilde başlatılmasına neden olur.

   Çözümümüz: ENIG ve kenar boncuklu epoksi dağıtımlı yüksek TG FR-4, %95 bağıl nemde 3 yıl boyunca kolaylıkla hayatta kalabilen üç katmanlı koruma sağlar.

Anahtar Teslim EMS Ortağınız: Unixplore Electronics

Bir diş ipi PCBA tedarikçisi seçerken, uzun vadeli mühendislik güvenilirliği ve sıkı kalite kontrolü kritik öneme sahiptir. Unixplore Electronics, tasarımınızı sorunsuz bir şekilde hayata geçirmek için gelişmiş yetenekler ve endüstriyel altyapı sağlar:

l Tek Noktadan Anahtar Teslim EMS Hizmetleri: Şematik optimizasyon ve bileşen DFM incelemesinden global parça tedarikine, SMT ve DIP montajına, ürün yazılımı programlamaya, fonksiyonel teste (FCT), otomatik konformal kaplamaya, son kutu yapımına ve özel paketlemeye kadar tüm ürün yaşam döngünüzü yönetiyoruz.

l Sertifikalı Kalite Standartları: Tüm üretim ekosistemimiz ISO 9001:2015 sertifikasına sahiptir ve tüm elektronik montaj uygulamaları uluslararası IPC-A-610E standardına sıkı sıkıya bağlı kalarak soğuk lehim bağlantıları veya bileşenlerin yanlış hizalanması riskini ortadan kaldırır.

l Gelişmiş Şirket İçi Üretim Gücü: 20 uzman Ar-Ge ve proses mühendisi tarafından desteklenen, 3.000 metrekareye yayılan anti-statik bir üretim tesisi işletiyoruz. Tesisimizin özellikleri:

1. 6 Yüksek Hızlı Yamaha SMT Üretim Hattı

2. Dalga Lehimlemeli 4 Hassas DIP Montaj Hattı

3. 2 Özel Yanma / Yaşlanma Test Odası

4. 2 Yüksek ve Düşük Sıcaklık Alternatif Nemli Isı Test Odası, tüm çevresel doğrulama testlerinin kapsamlı bir şekilde kurum içinde yapılmasını sağlar.

l Esnek Sipariş Ölçeklendirmesi (MOQ Yok): Çevik üretim çerçevelerimiz büyümenizi destekleyecek şekilde optimize edilmiştir. Hızlı prototip testlerini, küçük pilot çalışmaları ve büyük seri üretim hacimlerini aynı elit hassasiyetle ele almamıza olanak tanıyan katı bir Minimum Sipariş Miktarı Yok (MOQ Yok) politikasını sürdürüyoruz.

l Küresel Erişim ve İletişim: Uluslararası teknik satış ekibimiz İngilizce, Fransızca, Rusça ve Arapça'yı tamamen akıcı bir şekilde konuşabilmektedir. Batı Avrupa (%35), Kuzey Amerika (%20) ve Okyanusya (%20) dahil olmak üzere üst düzey pazarlara hizmet verme konusundaki derin deneyimimizle, kişisel bakım elektronik güvenliği uyumluluk standartlarını küresel olarak tam olarak anlıyoruz.

Bugün Bize Ulaşın: Özelleştirilmiş diş ipi PCB tasarımınızı, BOM listenizi veya DFM sorularınızı mühendislik masamıza gönderin. Ekibimiz 24 saat içinde kapsamlı bir üretilebilirlik analizi ve optimize edilmiş bir anahtar teslim teklifi sunacaktır.
