Kısa Cevap: Uygulamanıza Bağlıdır

Endüstriyel sürücüler, EV kontrolörleri ve servo sistemlerde güç elektroniği ve arıza analizi alanındaki 20 yıllık deneyimim ile lehimleme kararlarının motor kontrol güvenilirliğini nasıl sağladığını veya bozduğunu belgeledim. Bu kılavuzda mühendislik verileri, karşılaştırmalı tablolar ve sahada test edilmiş öneriler sunulmaktadır.

Düzenlemeye tabi pazarlara (AB, Çin, Kore) gönderilen çoğu ticari motor kontrol ürünü için kurşunsuz lehimleme zorunludur. Bununla birlikte, otomotiv kaput altı uygulamaları, havacılık ve güvenilirliğin düzenleyici gerekliliklerin önüne geçtiği belirli endüstriyel sürücüler için muafiyetler mevcuttur.

Teknik Farklılıklar: Kurşunlu ve Kurşunsuz Lehim

Malzeme özelliklerinin anlaşılması, bu kararın motor kontrolü PCBA'ları için neden önemli olduğunu açıklamaktadır.

Alaşım Bileşimi ve Erime Noktaları

Mekanik Güvenilirlik Karşılaştırması

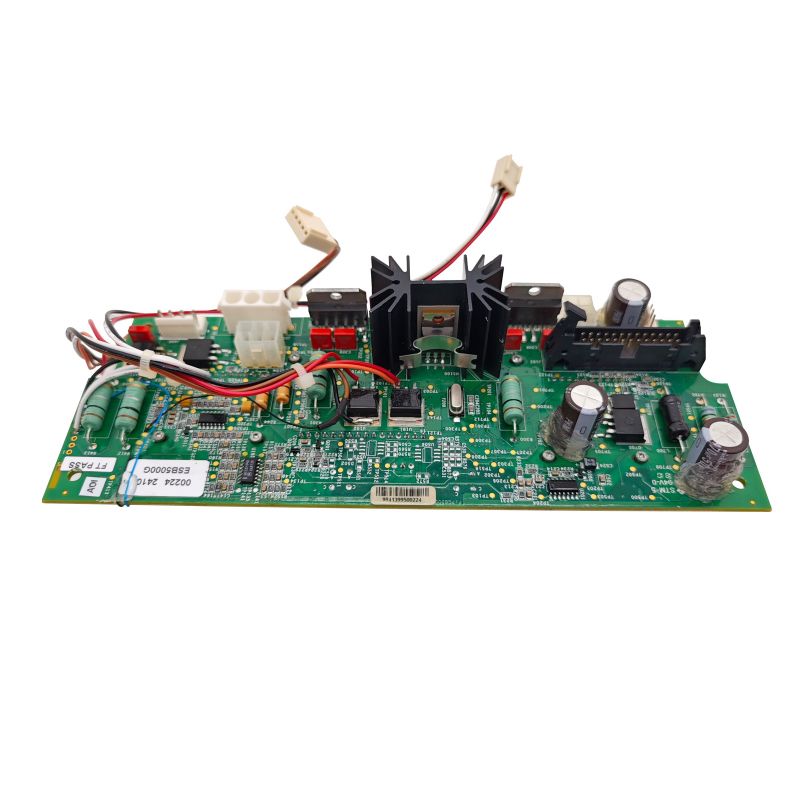

Motor Kontrol PCBA'ları Neden Benzersiz Lehimleme Zorluklarıyla Karşı Karşıyadır?

Motor kontrol düzenekleri çoğu PCB'nin asla karşılaşmadığı stresleri yaşar. Bu üç faktör lehimleme seçimini kritik hale getirir.

1. Yüksek Titreşimli Ortamlar

Doğrudan pompalara, kompresörlere veya EV'lere monte edilen motor kontrolörleri sürekli mekanik uyarılma yaşar. Belgelenmiş bir çalışma aynı PCBA'ları kurşunlu ve kurşunsuz lehimle karşılaştırdı:

- Kurşunlu montaj:40 saatlik 6g rastgele titreşimden sonraki ilk arızalar (bileşen bacağının kırılması)

- Kurşunsuz montaj:Yalnızca 4 saatlik aynı titreşimden sonra aynı arıza modu

Nedeni? Kurşunsuz lehimin sünekliği azalmıştır. Bağlantı esneyemediğinde, titreşim gerilimi bileşen kurşununda yoğunlaşarak erken kırılmaya neden olur.

2. Aşırı Termal Bisiklet

Motor sürücüleri ısı üretir. Daha sonra motorlar durur. Sonra yeniden başlıyorlar. Tipik bir endüstriyel sürücü -40°C ila +125°C arasında binlerce kez çevrim yapar.

Kurşunlu lehimSüneklik sayesinde bileşenler ile PCB arasındaki CTE (termal genleşme katsayısı) uyumsuzluklarını giderir.

Kurşunsuz lehimbağlantı arayüzünde daha kalın, daha kırılgan intermetalik bileşikler (IMC'ler) oluşturur. Aşırı IMC büyümesi arayüzü zayıflatır ve çatlak başlangıcını hızlandırır.

3. Yüksek Akımlar ve Joule Isıtma

Motor kontrol PCBA'ları 5A'den 200A+'ya kadar sürekli akım taşır. Her lehim bağlantısı, I²R kayıplarından dolayı kendi kendine ısınmaya maruz kalır.

Temel fark direnç değil, eklemin zaman içinde termal döngü stresini nasıl ele aldığıdır.

Kurşunsuz Lehim Kullanmanız Gerektiğinde

Düzenleyici gereklilikler bu senaryolarda seçime çok az yer bırakıyor.

RoHS Uyumlu Pazarlar

AB, Çin, Güney Kore ve diğer birçok yargı bölgesi, elektronikteki kurşunu homojen malzemenin ağırlığına göre %0,1 ile sınırlandırmaktadır. Bu pazarlarda satılan ürünlerde, belirli bir muafiyet geçerli olmadığı sürece kurşunsuz lehim kullanılmalıdır.

Tüketici ve Ticari Motor Kontrolleri

Ev aletleri (çamaşır makineleri, HVAC fanları, buzdolabı kompresörleri)

Motor tahrikli elektrikli aletler

Ticari HVAC kontrolörleri

Endüstriyel olmayan kullanım için robotik

İhracata Yönelik İmalat

Küresel dağıtım için motor kontrolü PCBA'ları üretiyorsanız, kurşunlu ve kurşunsuz üretim hatlarının ayrı tutulması envanter karmaşıklığı ve kalite riskleri yaratır. Birleşik kurşunsuz işleme pratik seçimdir.

Kurşunlu Lehimi Gerekçelendirebildiğiniz Zaman (Muafiyetler)

Bazı uygulamalar RoHS muafiyetlerine hak kazanır veya düzenleyici kapsamın tamamen dışında kalır.

Otomotiv Kaput Altı Elektroniği

Muafiyet 7(c)-I(en az 2026 yılına kadar geçerlidir), kurşunsuz alternatiflerin kanıtlanmış güvenilirliğe sahip olmadığı yüksek güvenilirliğe sahip otomotiv elektroniklerinde liderliğe izin verir.

1. Kademe tedarikçilerden alınan gerçek dünya verileri şunları göstermektedir:

• Motor kontrol ünitelerindeki kurşunsuz bağlantılar, termal döngü altında çatlamanın daha erken başladığını gösteriyor
• Saf kalay kaplamalarda kalay bıyık oluşumu, kapalı ECU'larda kısa devre riskleri yaratır
• Birçok otomotiv OEM'i güvenlik açısından kritik modüller için kurşunlu lehim kullanmaya devam ediyor

Havacılık ve Askeri

Tam muafiyet. Havacılık, savunma veya uzay uygulamaları için kurşunsuz lehim gerekli değildir. Bu sektörler, onlarca yıllık güvenilirlik verilerine dayanarak Sn63/Pb37'yi kullanmaya devam ediyor.

Endüstriyel Motor Sürücüleri (10+ Yıl Ömür Gereksinimi)

Bir motor kontrol cihazının klimasız bir fabrikada (-20°C ila +70°C ortam) 15 yıldan fazla çalışması gerektiğinde, kurşunlu lehim ihtiyatlı bir seçim olmaya devam eder. Bu koşullarda kurşunsuz ürünler için uzun vadeli termal yorulma verileri hala geliştirilmektedir.

Tıbbi Ekipman (İmplante Edilemez)

Güvenilirliğin doğrudan hasta güvenliğini etkilediği birçok tıbbi elektronik cihaz için muafiyetler mevcuttur.

Onarım ve Yedek Parçalar

Mevcut kurşunlu lehim ekipmanı için yedek PCBA'lar, mevcut bağlantı noktaları ve bileşenlerle metalurjik uyumluluğu korumak için kurşunlu lehim kullanmalıdır.

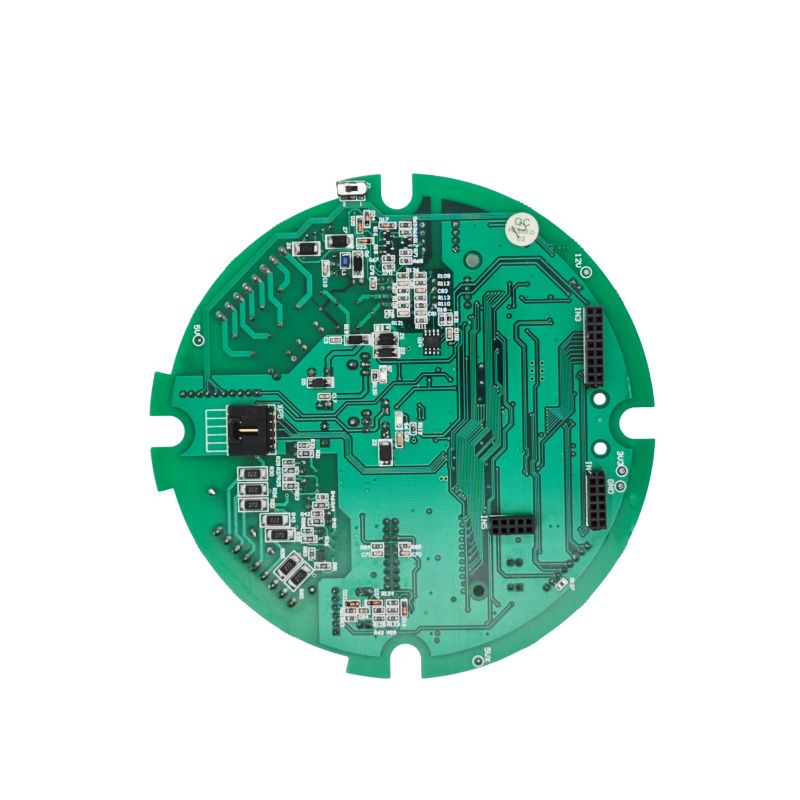

Motor Kontrolü PCBA için Kritik Bileşen Hususları

Tüm parçalar kurşunsuz lehimleme sıcaklıklarına tolerans göstermez. Bu beş kategori özel dikkat gerektirir.

1. Sıcaklığa Duyarlı Bileşenler

Kurşunsuz yeniden akış 245°C ila 260°C'de zirve yapar; bu, kurşunlu 220°C ila 230°C'den önemli ölçüde daha yüksektir.

2. Saf Kalay Kaplamalı Bileşenler

Saf kalay kaplamalar (kurşunsuz bileşenlerde yaygındır) zamanla iletken kıllar oluşturabilir; bu, sıkı bileşen aralığına sahip motor kontrolleri için kritik bir risktir.

Azaltma stratejileri:

- Saf kalay yerine NiPdAu veya mat kalay-bizmut kaplamaları belirtin

- Tüm lehim bağlantılarına uygun kaplama uygulayın

- Yüksek yoğunluklu alanlardaki bileşenlerde saf kalaydan kaçının

3. Kurşunlu Bileşenlerin Mevcut Envanteri

Kurşunsuz bir montaj sürecinde kurşunlu lehim bileşenlerinin (örneğin, SnPb kaplı uçlar) kullanılması,süreç uyumsuzluğu:

Bileşen kaplaması 183°C'de erir, ancak kurşunsuz lehim 245°C+ gerektirir

Lehim bağlantısı oluşmadan önce bileşenin kaplaması oksitlenebilir veya çözülebilir

Sonuç: güvenilmez bağlantılar, kafa yastığındaki kusurlar ve saha arızaları

Kural:Deneyimleyecekleri lehimleme işlemi için derecelendirilmiş bileşenleri kullanın.

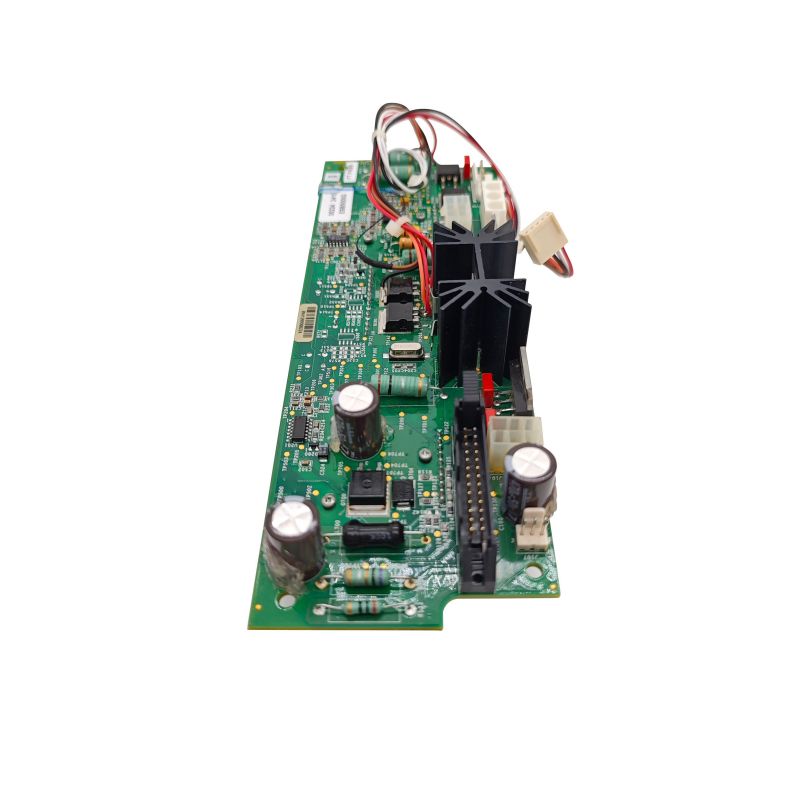

Kurşunsuz Motor Kontrolü PCBA için En İyi Uygulamalar

Kurşunsuzluğa ihtiyaç duyulursa bu uygulamalar güvenilirliği en üst düzeye çıkarır.

PCB Yüzey Kaplama Seçimi

Tavsiye:ENIG, kurşunsuz montaj için en iyi ıslanmayı ve en uzun raf ömrünü sağlar.

Yeniden Akış Profili Optimizasyonu

Kötü optimize edilmiş kurşunsuz yeniden akış profili, soğuk bağlantılar, boşluklar ve kırılgan IMC'ler oluşturur.

Kurşunsuz Bağlantılar için Titreşimin Azaltılması

Kurşunsuz malzemenin titreşimdeki azalan sünekliği göz önüne alındığında, şu ek adımları uygulayın:

1. Saksı / Kapsülleme:Yüksek kütleli bileşenlerin (konektörler, transformatörler, büyük kapasitörler) etrafındaki muhafazayı silikon veya üretan dolgu bileşiği ile doldurun. Bu, titreşim stresini lehim bağlantılarından uzaklaştırır.

2. Yapışkan bağlı bileşenler:Yüzeye monte edilen büyük cihazların (indüktörler, alüminyum kapasitörler) altında epoksi veya silikon yapıştırıcı kullanın.

3. Bileşen ayırma yüksekliğini azaltın:Uzun uçlu uzun bileşenler titreşim kolu görevi görür. Mümkün olduğunda düşük profilli bileşenleri belirtin.

Motor Kontrolü PCBA SSS'leri

Aşağıda motor sürücü tasarımcıları ve üretim mühendislerinden gelen üç teknik soru bulunmaktadır.

S1: 1. Seviye bir otomotiv tedarikçisi için elektrikli araç motor kontrolörü tasarlıyorum. Kurşunsuz lehim kullanabilir miyim?

A:Evet, ancak önemli yeterlilik testleriyle. Çoğu 1. Kademe otomotiv tedarikçisi şu anda yeni tasarımlar için kurşunsuz lehim kullanıyor çünkü AB pazarındaki araçlar için RoHS uyumluluğu gerekiyor. Ancak kurşunsuz güvenilirlik verilerinin eksik kaldığı kaput altı elektronikler için muafiyetler mevcuttur.

Yeterlilik planınız şunları içermelidir:

Pratik tavsiye:Birçok otomotiv OEM'i, mevcut RoHS muafiyetini kullanarak kaput altı ECU'lar için kurşunlu lehim belirtmeye devam ediyor. Kurşunsuz taahhütte bulunmadan önce müşterinizle görüşün. Kurşunsuz kullanımın zorunlu olması durumunda, tüm aksamlar için ENIG yüzey kaplamasını ve uyumlu kaplamayı belirtin.

S2: Endüstriyel motor sürücüm, altı güç MOSFET'indeki lehim bağlantılarının çatlaması nedeniyle 18 ay sonra arızalandı. Montajda SAC305 kurşunsuz lehim kullanılır. Ne yanlış gitti?

A:Bu klasik bir termal yorulma hatasıdır. İşte teşhis sırası:

Adım 1 - Çatlak konumlarını inceleyin:Mikroskop altında MOSFET ucu ile lehim dolgusu arasındaki arayüze bakın. Çatlak intermetalik bileşik (IMC) tabakası boyunca ilerliyorsa, IMC yeniden akış sırasında çok kalınlaşmıştır.

2. Adım - Yeniden akış profilinizi inceleyin:SAC305 için sıvılaşmanın (TAL) üzerindeki süre maksimum 60 ila 90 saniye olmalıdır. TAL'niz 120 saniyeyi aşarsa, IMC kalınlığı 10 µm'yi aşabilir (kırılgan bölge 5 µm'nin üzerinde başlar).

Adım 3 - MOSFET drenaj pedindeki sıcaklık artışını ölçün:Kızılötesi kamerayla ped sıcaklığını tam yükte ölçün. 110°C'yi aşarsa termal döngü deltası (ΔT) çok büyüktür.

Adım 4 - Tek noktalı montajı kontrol edin:Termal yollardan yoksun veya yastığın altında boşluklar bulunan büyük termal pedlere (DPAK, D2PAK, TO-263) sahip güç MOSFET'leri sıcak noktalarla karşılaşır. Eklemlerin röntgenini çekin; ped alanının %25'inden fazla boşluklar kabul edilemez.

Önerilen düzeltmeler (öncelik sırasına göre):

1. ΔT'yi azaltın:MOSFET pedlerini tam yükte 90°C'nin altında tutmak için bir soğutucu ekleyin veya hava akışını iyileştirin.

2. Termal yollar ekleyin:Her bir MOSFET pedinin altına, ısıyı PCB zemin düzlemine çekmek için 0,3 mm'lik bir dizi (doldurulmuş ve kapaklı) yerleştirin.

3. Düşük gümüş alaşımı kullanın:SAC305 yerine SAC105'i (%1 Ag) düşünün. Düşük gümüş içeriği, biraz daha yüksek erime noktası pahasına sünekliği ve termal yorulma direncini artırır.

4. MOSFET'leri yerleştirin:MOSFET'lerin üzerine termal olarak iletken saksı bileşiği uygulayın. Bu, termal döngü stresini azaltır ve ısıyı aktarır.

S3: Başlangıçta kurşunlu lehim kullanan bir motor kontrol PCBA'sını onarmam gerekiyor. Onarım için kurşunsuz lehim kullanabilir miyim?

A:Teknik olarak evet, ancak önerilmez. İşte nedeni:

Sorun 1 - Karma metalurji:Kurşunsuz lehim (SAC305), artık kurşunlu lehim (Sn63/Pb37) ile iyi karışmaz. Ortaya çıkan alaşımın öngörülemeyen bir erime noktası vardır (tipik olarak 190°C ila 210°C) ve çatlamaya eğilimli zayıf, taneli bağlantılar oluşturur.

Sorun 2 - Sıcaklık çatışması:Kurşunsuz lehimin düzgün şekilde akması için 370°C ile 400°C arası sıcaklıkta bir havya ucuna ihtiyacınız vardır. Bu sıcaklık şunları yapabilir:

PCB pedini FR4 alt katmanından ayırın

Bitişik bileşenlere (özellikle elektrolitik kapasitörlere) zarar verin

Yakındaki plastik konektörleri eritin

Önerilen onarım protokolü:

Kurşunlu bir panoda kurşunsuz kullanmanız gerekiyorsa:Vakumlu lehim sökme istasyonu kullanarak mevcut lehimin %100'ünü onarım alanından çıkarın. Büyüterek inceleyin; kurşunlu lehim kalıntıları yeni bağlantıyı kirletecektir. Daha sonra 370°C'de aktif flux ile kurşunsuz lehimlemeye devam edin.

Karar Matrisi: Motor Kontrolü PCBA için Kurşunlu ve Kurşunsuz

Lehimleme seçiminize rehberlik etmek için bu tabloyu kullanın.

Düzenlemeye tabi pazarlara gönderilen çoğu motor kontrol PCBA'sı için kurşunsuz lehimleme yasal olarak zorunludur. Bununla birlikte, kurşunsuz alaşımların malzeme özellikleri (daha yüksek kırılganlık, daha kalın IMC oluşumu, kalaylanma riski) yüksek titreşim ve termal çevrim uygulamalarında gerçek güvenilirlik endişeleri yaratır.

Zorunlu kurşunsuz uygulamalar için:

En iyi ıslatma için ENIG yüzey kaplamasını kullanın

Yeniden akış profilini dikkatli bir şekilde kontrol edin (TAL 60-90 saniye, zirve 245-260°C)

Yüksek kütleli bileşenler için dolgu veya yapıştırıcı ekleyin

Kalay bıyıklarını azaltmak için uyumlu kaplama uygulayın

Muafiyetlere uygun uygulamalar için (otomotiv kaput altı, endüstriyel 10+ yıl, havacılık, tıp):

- Kurşunlu lehim (Sn63/Pb37) güvenilirliğin altın standardı olmaya devam ediyor

- Süneklik, titreşim direnci ve onlarca yıllık saha verilerinin birleşiminin değiştirilmesi zordur

Onarımlar için:Orijinal lehim alaşımıyla eşleştirin. Karışık metalurji öngörülemeyen, güvenilmez bağlantılar yaratır.

Karar sonuçta mevzuata uygunluğu saha güvenilirliğiyle dengeliyor. 3-5 yıl beklenen ömre sahip tüketici ürünleri için kurşunsuz ürün olgun ve güvenilirdir. Güvenlik açısından kritik veya uzun ömürlü motor kontrolleri için muafiyete uyun ve kurşunlu lehim kullanın.
