Unixplore Electronics, kendilerini öldüren şeyden (alıcıyı sıkıştıran motor gürültüsü, çalışma ortasında MCU'yu sıfırlayan voltaj düşüşü, 300 metreyi 50'ye çeviren anten uyumsuzluğu) hayatta kalabilen RC araba PCBA'ları tasarlamak için yirmi yıl harcadı.

Talep Gönder

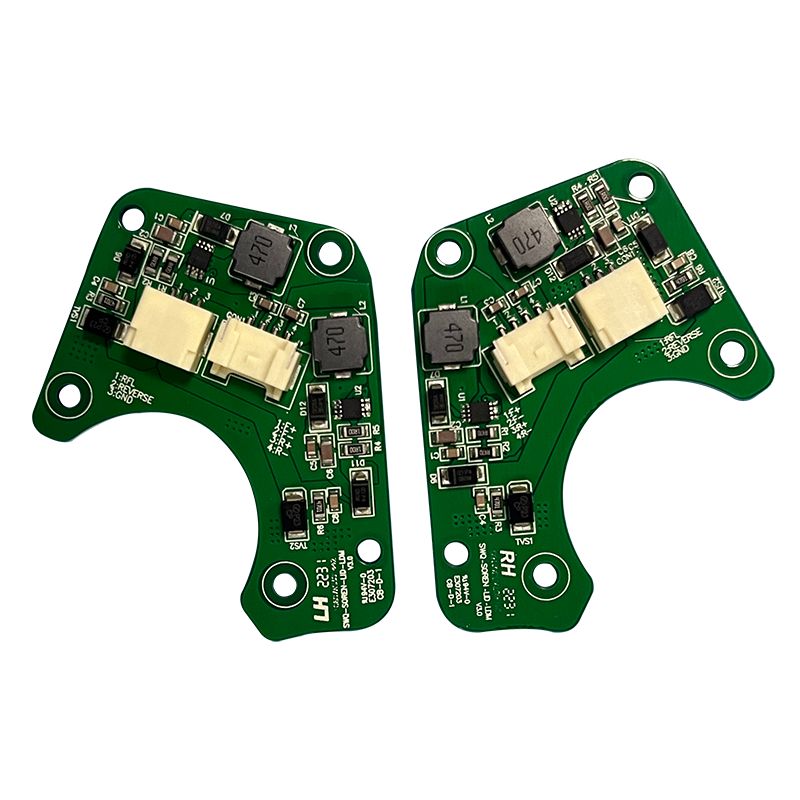

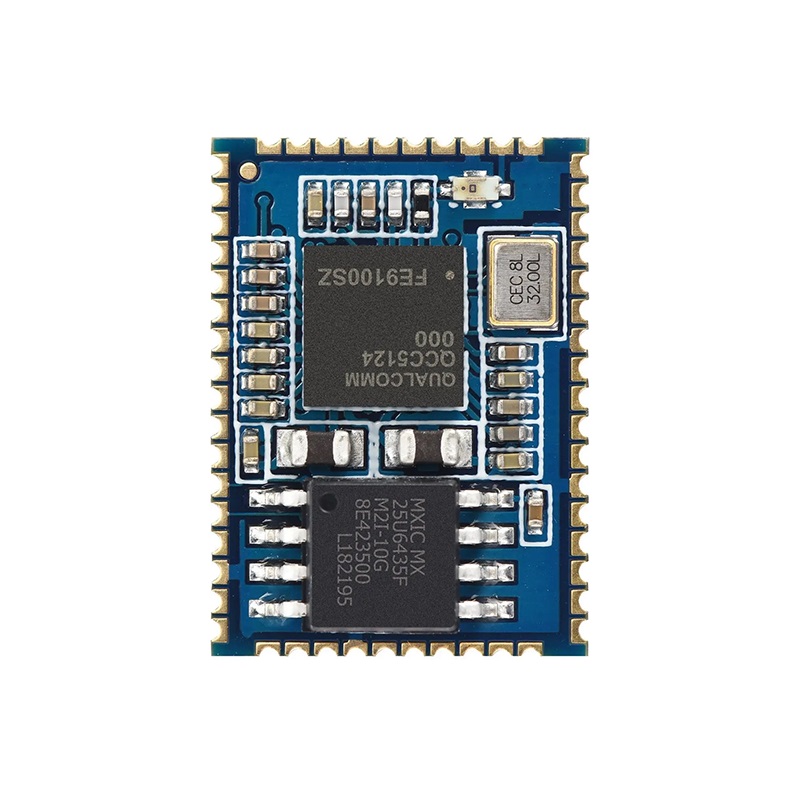

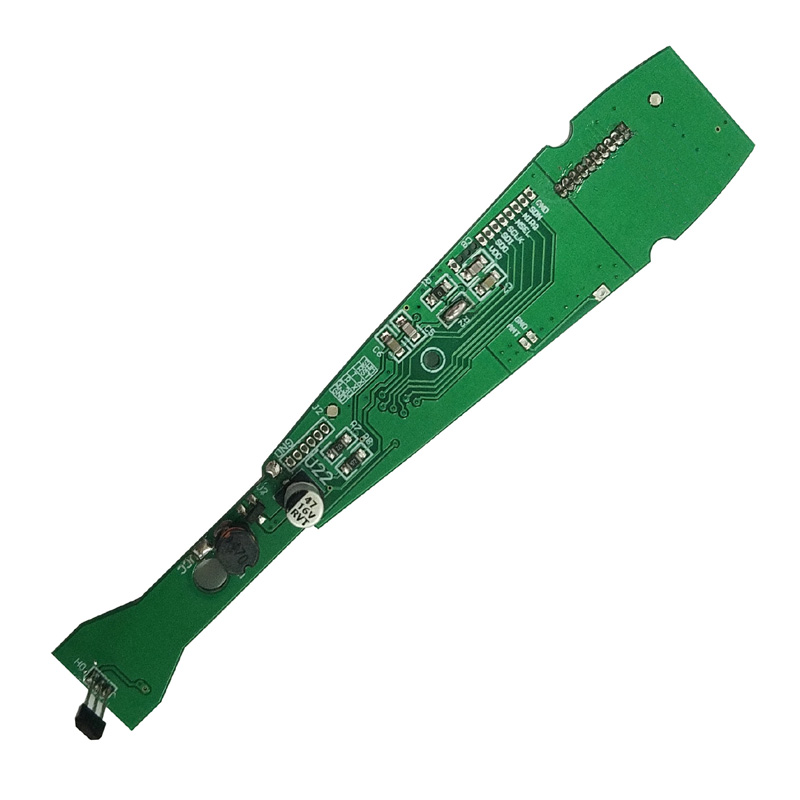

Ürün Açıklaması

RC Araba PCBA için Temel Farklılaştırıcılar

Tüm RC araba PCBA tasarımları eşit performans göstermez. Altı faktör gerçek farkı yaratıyor.

Motor Tahrik Aşaması - Çoğu Tasarımın Başarısız Olduğu Yer

Parametre Oyuncak Sınıfı Hobi Derecesi (Önerilen) Darbe
MOSFET Rds(açık) 15--20 mΩ < 5 mΩ (örn. IRFH7921) Hızlanma eki
Tepe akım yönetimi 10A 40A (patlama 80A) Tepe tırmanışı
Ölü zaman kontrolü Yok veya sabit Uyarlanabilir (50--500 ns) Şut atmayı önler
Fren FET'i Mevcut değil Senkron düzeltme Anında geri dönüş

Fark yaratan: Hobi sınıfı bir RC araba PCBA, programlanabilir ölü zamanı olan ayrı yüksek taraf ve alçak taraf MOSFET sürücüleri kullanır. Oyuncak tahtaları, 2 dakikalık arazi kullanımında aşırı ısınan entegre yarım köprü IC'leri kullanır.

Radyo Alıcı Hassasiyeti ve Seçiciliği

Parametre Fakir İyi (Fark)
Hassasiyet -90 dBm -105 dBm (2,4 GHz)
Bitişik kanal reddi 20 dB 45 dB
Frekans atlamalı Hiçbiri Saniyede 50'den fazla kanal
Anten türü PCB izi Harici dipol veya seramik çip

Fark yaratan: Kaliteli bir RC araba PCBA, alıcı IC'den önce ayrı bir LNA (düşük gürültülü amplifikatör) içerir. Bu, gürültü rakamını bozmadan 15 dB kazanç ekleyerek 300+ metrede kontrole olanak sağlar.

Önemli Güç Yönetimi Farklılıkları

Motor yükü altındaki voltaj kararlılığı, RC araba PCBA'sının sert hızlanma sırasında sıfırlanıp sıfırlanmayacağını belirler.

Pil Girişi ve Düzenleme

Bileşen Oyuncak Yaklaşımı Profesyonel Yaklaşım
Akü voltajı algılama Yalnızca direnç bölücü Histerezisli bölücü + karşılaştırıcı
Alçak gerilim kesme Yok (LiPO hasarı) Programlanabilir (LiPO için 3,2V/hücre)
5V ray (servo/RC) Doğrusal regülatör (aşırı ısınır) 2A Buck dönüştürücü
3,3V ray (MCU) Paylaşılan LDO 100 mA rezervli özel LDO

Kritik fark: Bir RC araba PCBA'sındaki MCU, akü voltajını 10 milisaniye boyunca 8,4V'tan 5,0V'a düşüren motor duraklamaları sırasında hayatta kalmalıdır. 5V rayında bir yükseltme veya büyük bir kapasitör bankası (1000 µF düşük ESC) kullanın.

BEC (Pil Giderici Devre) Performansı

Parametre Güvenilirlik için Minimum Neden Önemlidir?
Sürekli akım 6V'ta 1,5A Dijital servoların her biri 1A çeker
Tepe akımı 5 saniye boyunca 3A Yük altında direksiyon
Çıkış dalgalanması < 50 mVpp Servo titremesi yok
Termal kapatma 125°C Durmuş servoda yangını önler

Yerleşim ve Ekranlama Farklılıkları

RC araba PCBA, motorlar, teller ve dönen dişliler içeren plastik bir şasi içinde çalışır. Gürültü her yerde.

Gürültü Yalıtım Teknikleri

Gürültü Kaynağı Kalite PCBA'da Azaltma Oyuncak PCBA (Arıza Noktası)
Motorlu fırçalar Terminaller boyunca 3 kapasitör (0,1 µF) + kablolarda ferrit boncuk Kapasitör yok
PWM değiştirme Yayılmış spektrum (2--12 MHz renk taklidi) Sabit frekans
Servo geri besleme kabı Korumalı iz, koruma halkası Uzun korumasız iz
Anten beslemesi Zemin yollarına sahip eş düzlemli dalga kılavuzu Gürültülü zemin üzerinde mikroşerit

Fark yaratan: Kaliteli bir RC araba PCBA, RF bölümünü, akünün negatif terminalinin yakınında tek bir noktada ana toprağa bağlanan ayrı bir toprak adasına yerleştirir.

Kristal ve Osilatör Yerleşimi

- 27 MHz kristali (veya 2,4 GHz için TCXO'yu) motor kablolarından en az 15 mm uzakta tutun

- Kristalin altında dijital iz yok

- Osilatörün etrafındaki toprak koruma halkası (her 2 mm'de bir dikiş yoluyla)

- Kristal özelliklerine uygun yük kapasitörleri (±5 pF)

Firmware ve Kontrol Döngüsü Farkları

Donanım tek başına bir fark yaratmaz. Kontrol algoritması hızlı tepki veren arabaları yavaş olanlardan ayırır.

Gaz Kelebeği ve Direksiyon Eğrileri

Özellik Temel Uygulama İleri Düzey (Fark Yaratan)
Gaz rampası Doğrusal Üstel (potansiyometre ile ayarlanabilir)
Fren karıştırma Hiçbiri Ön/arka eğim ayarı
Çift oranlı direksiyon Sabit Programlanabilir bitiş noktaları
ABS simülasyonu HAYIR Yüksek hızda darbeli frenleme

Uygulama: RC araba PCBA MCU'su PID döngülerini minimum 1 kHz'de çalıştırmalıdır. 100 Hz'lik döngüler gözle görülür bir gecikme yaratır. Çoklu biriktirme donanımına sahip bir Cortex-M4 veya benzeri kullanın.

Arıza Koruması ve Telemetri

- Sinyal kaybına karşı emniyetli-- 0,5 saniye boyunca paket yokluğunda gazı sıfıra ayarlayın

- Düşük pil arıza güvenliği-- Gazı 6,0V'ta %50'ye düşürün, 5,5V'da kesin

- İsteğe bağlı telemetri-- Akü voltajı, motor sıcaklığı, vericiye geri gönderilen RSSI

Kaliteli bir RC araba PCBA, yalnızca yazılımda değil donanımda da (ayrı karşılaştırıcı) arıza güvenliği uygular. MCU kilitlenirse donanım gazı sıfıra çeker.

Üretim Toleransları ve Testler

Seri üretim farklılıkları ortaya çıkarır. Sıkı toleranslar tutarlı performans yaratır.

Kritik Üretim Özellikleri

Parametre Oyuncak Toleransı Profesyonel Hoşgörü Test Yöntemi
Kristal frekansı ±50 ppm ±10 sayfa/dakika Frekans sayacı
LNA kazancı ±3 dB ±0,5 dB Ağ analizörü
MOSFET kapısı eşiği ±0,5V ±0,1V (ikili) Eğri izleyici
Akım algılama direnci ±%5 ±%1 (4 telli Kelvin) Miliohm metre

Fonksiyonel Test Protokolü

Her RC araba PCBA'nın geçmesi gerekir:

1. Yüksüz motor testi-- Akım < 1A, duyulabilir bir sızlanma yok

2. Durma testi-- 2 saniye boyunca 30A, termal kapatma yok

3. Menzil testi-- Anten kapalıyken açık alanda 100 metre

4. Girişim testi-- 10 kartı aynı anda çalıştırın, kanal çakışması yok

SSS - RC Araba PCBA Farkları Hakkında Sık Sorulan Sorular

S1: Neden bazı RC araba PCBA tasarımları bir çarpışmadan sonra eşleşmeyi kaybederken diğerleri kaybetmez?

A:Aradaki fark, kristal osilatör üzerindeki mekanik strestir. Arabayı durduran bir çarpışma aniden 200-500 G'lik bir yavaşlama darbesi yaratır. Bu şok kuvars kristalinin rezonans frekansını iki şekilde değiştirir:

Mekanik stresten kaynaklanan frekans kayması-- Kristal boş, G kuvveti altında geçici olarak deforme olur ve paralel rezonans frekansını 150 ppm'ye kadar değiştirir. Alıcının PLL'si bu değişimi izleyemezse (düşük maliyetli tasarımların çoğu 50 ppm'lik bir yakalama aralığına sahiptir), RC araba PCBA kilidi kaybeder ve deforme olmuş kristal artık kalıcı bir ofsete sahip olduğundan asla yeniden elde edilemez.

Lehim eklemi mikro kırıkları-- Küçük HC-49S kristallerinin (oyuncak RC'de yaygın olan) ağır metal kasaları vardır. 500 G'nin altında kasanın ataleti lehim bağlantılarını zorlar. Görsel incelemeyi geçen bir mikro çatlak aralıklı temas oluşturur. RC araba PCBA açılıyor (kristal düşük titreşimde çalışıyor) ancak motor titreştiği anda arızalanıyor.

Kaliteli RC araba PCBA'da çözüm:

- Quartz yerine MEMS osilatörü (SiTime veya benzeri) kullanın. MEMS cihazları 50.000 G'ye dayanır ve daha az güç tüketir.

- Kuvars zorunluysa, dört nokta lehimli 3,2×2,5 mm seramik paket (HC-49S değil) kullanın.

- Osilatörün altına eksik dolgulu epoksi ekleyin (iki kenardaki 0,5 mm'lik boncuk şoku emer).

İyi tasarlanmış bir RC araba PCBA, bağlanmayı kaybetmeden betona tekrar tekrar 1 metreden düşmeye dayanır. Monte edilmiş arabayı 1 metreden 20 kez düşürerek ve ardından menzili doğrulayarak test edin. Ucuz tasarımlar 3. veya 4. düşüşte başarısız oluyor.

S2: MOSFET geçit sürücüsü konfigürasyonu, kısmi gazda RC araba PCBA performansını nasıl etkiler?

A:Kısmi gaz (%10-40 görev döngüsü), çoğu RC araba PCBA tasarımının zayıf yönlerini ortaya çıkardığı yerdir. İki geçit sürücüsü parametresi hakimdir:

Kapı ücreti ve Miller platosu-- Bir MOSFET kısmi gazda anahtarlandığında, Rds(on)'un henüz elde edilmediği doğrusal bölgede (Miller platosu) daha fazla zaman harcar. Toplam geçit yükü yüksek (Qg > 50 nC) bir MOSFET'in tamamen açılması 200-300 ns sürer. %10 gaz kelebeğinde (20 kHz PWM, 5 µs açık zamanında), MOSFET yalnızca 4,7 µs için tamamen güçlendirilir. Doğrusal bölgede kalan 300 ns, ısıyı (I × V) olarak dağıtır. 20A'da bu, döngü başına 300 ns için 20A × 6V = 120W'dir; bağlantı sıcaklığını 30 saniyede ortamın 40°C üzerine çıkarmaya yeterlidir.

Kapı direnci değeri-- Oyuncak RC araba PCBA tasarımları, basitlik için tek bir 100Ω kapı direnci kullanır. Bu, 500 ns'lik yükselme süreleri yaratır. Kaliteli tasarımlar ayrı açma ve kapatma dirençleri kullanır: 10Ω açma (hızlı) ve 100Ω kapatma (zil sesini azaltmak için daha yavaş). Bu, 100 ns'lik yükselme süresi üreterek doğrusal bölge kayıplarını önemli ölçüde azaltır.

Ölçüm farkı-- RC araba PCBA'yı bir dinamometre üzerinde %25 gazda 10 dakika çalıştırarak test edin. Kötü bir tasarım motor sıcaklığını 90°C ve MOSFET kasasını 110°C gösterecektir. Kaliteli bir tasarım (düşük Qg MOSFET'ler, ayrı kapı dirençleri) motoru 60°C'de, MOSFET'i ise 70°C'de çalıştırır. Soğutucu kart 5 kat daha uzun ömürlüdür.

S3: 100 metrelik RC araba PCBA ile 300 metrelik versiyon arasındaki anten tasarımındaki fark nedir?

A:Üç anten tasarım öğesi, aynı 2,4 GHz verici gücünü (100 mW yasal sınır) kullanırken 200 metrelik fark yaratır:

Anten tipi ve verimliliği-- Standart 1,6 mm FR-4 kartı üzerindeki PCB izleme anteni (ters çevrilmiş F), %40-50 verimlilik (-3 ila -4 dBi kazanç) sağlar. Harici 1/4 dalga tek kutuplu (31 mm kablo) aynı RC araba PCBA, %70-80 verimlilik (-1,5 dBi) elde eder. Ayarlanmış eşleştirme ağına sahip bir seramik çip anteni (örn. Johanson 2450AT18) %60-65 verimliliğe ulaşır. 300 metrelik menzil için dikey olarak yerleştirilmiş (kasanın içine sarılmamış) tek kutuplu bir anten kullanın.

Zemin düzlemi boyutu-- Anten toprak düzleminin (karşı ağırlık) uzunluğu en az λ/4 (31 mm) olmalıdır. Kaliteli RC araba PCBA tasarımları, RF bölümünün altında 35×40 mm'lik sağlam bir zemin alanı ayırır. Oyuncak tahtalar anteni akünün veya motorun yakınına yerleştirir ve etkili yer düzlemini 15 mm'ye düşürür. Bu, antenin ayarını 2,45 GHz'e düşürür; gerçek rezonans, 10 dB hassasiyet kaybıyla 2,6 GHz'e kayar.

Besleme hattı empedansı-- Tek kutuplu bir anten, RF IC'den anten besleme noktasına kadar 50Ω'luk bir iletim hattı gerektirir. Bu, altında sürekli bir zemin düzlemi bulunan 1,6 mm FR-4 (mikro şerit) üzerinde 1,5 mm genişliğinde bir iz anlamına gelir. Kaliteli RC araba PCBA, her iki tarafta topraklama yollarına sahip 50Ω'luk bir iz kullanır. Oyuncak tahtalar, anteni yer düzlemindeki yuvalara sahip 10 mm uzunluğunda, 0,3 mm'lik bir iz (120Ω) boyunca yönlendirerek iletilen gücün %40'ını yansıtan bir empedans uyumsuzluğu yaratır.

Doğrulama-- PCBA tedarikçinizden 2,45 GHz'de anten empedansını gösteren Smith grafiğini isteyin. İyi bir tasarım 50Ω ± 5Ω değerini gösterir. Kötü bir tasarım 30Ω veya 80Ω değerini gösterir. Bu tek ölçüm, menzil farkını herhangi bir simülasyondan daha doğru bir şekilde tahmin eder.

Karşılaştırma Tablosu - Oyuncak ve Hobi RC Araba PCBA

Özellik Oyuncak Sınıfı PCBA Hobi Sınıfı PCBA Fark Etkisi
MCU 8 bit, 16 MHz 32 bit ARM, 72 MHz Kontrol döngüsü hızı
MOSFET aşaması Entegre yarım köprü Ayrık + kapı sürücüsü Mevcut kullanımı durdurma
Alıcı Tek dönüşüm Çift dönüşüm + LNA Menzil ve gürültü reddi
Gerilim regülasyonu Yalnızca LDO Buck + LDO + sermaye bankası Karartma sıfırlaması yok
Anten PCB izi Harici tek kutup 300 m menzil
Arıza güvenliği Hiçbiri Donanım + yazılım Çarpışma önleme
Telemetri HAYIR Gerilim, sıcaklık, RSSI Pil koruması

Üstün bir RC araba PCBA'nın pahalı bileşenlerle ilgisi yoktur. Bu, doğru geçit sürücüsü, uygun anten tasarımı, arıza korumalı donanım ve sıkı üretim toleranslarıyla ilgilidir. MOSFET anahtarlama kayıplarına ve RF yer düzlemi boyutuna odaklanın; bu iki alan, gerçek dünyadaki sürüşte en belirgin farkı yaratır.
