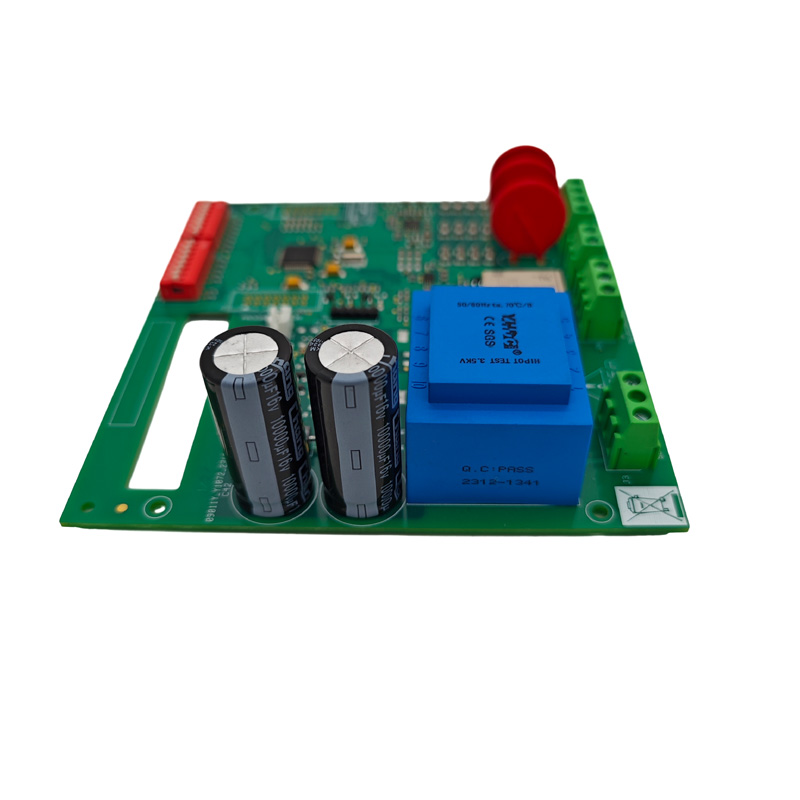

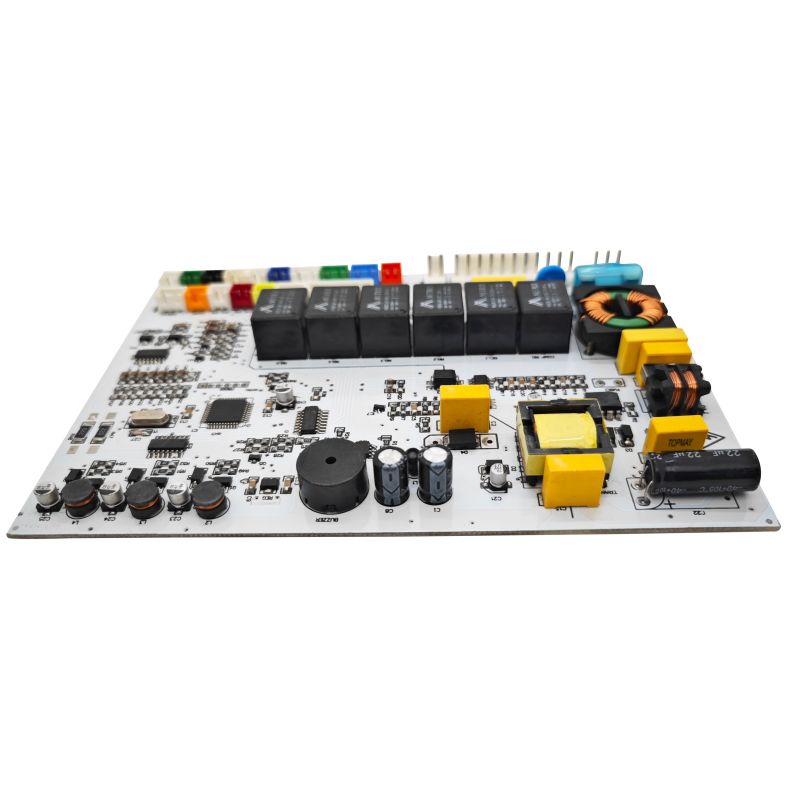

Balıkçılık Sonarı PCBA

Balıkçılık sonar sistemi (balık bulucu), eğlence amaçlı balıkçılık, ticari balıkçılık ve su altı araştırmalarında yaygın olarak kullanılan deniz tespit ekipmanının temel elektronik bileşenidir. Profesyonel bir PCBA üretim hizmet sağlayıcısı olarak, tasarımdan bitmiş ürün montajına kadar tek elden çözümler sunarak tuz serpintisi, yüksek nem ve aşırı sıcaklık dalgalanmalarıyla karakterize edilen zorlu deniz ortamlarında güvenilir çalışma sağlıyoruz.

Balıkçılık Sonarı PCBA'nın İki Çekirdek Düzeneği

Sonar sistemi, her biri belirgin şekilde farklı PCBA gereksinimlerine sahip iki elektronik gruptan oluşur:

Ekran/İşlemci PCBA

• Sonar sinyal işleme – dönüş yankılarını dijital görüntülere dönüştürme

• GPS navigasyon entegrasyonu – konum verilerini sonar okumalarıyla birleştirme

• Ekran sürüşü – LCD veya dokunmatik ekran çıkışını kontrol etme

• Kullanıcı arayüzü etkileşimi – okuma düğmesi veya dokunmatik girişler

Dönüştürücü PCBA

1. Darbe üretimi – sonar frekanslarında yüksek voltaj patlamaları (±40V ila ±100V) oluşturma

2. Yankı alımı – zayıf dönüş sinyallerinin güçlendirilmesi ve koşullandırılması (mikrovolt aralığı)

3. İletim/Alma geçişi – gönderme ve alma modları arasında hızlı geçiş

4. Empedans eşleştirme – kablo ve dönüştürücü özelliklerinin eşleştirilmesi

Modern Üretim Trendi: Üst düzey balıkçılık transdüserleri artık SMT teknolojisini kullanıyor; piezoelektrik elemanları doğrudan PCBA'ya monte eden al ve yerleştir makineleri, daha iyi doğruluk ve daha düşük maliyet için seramik kristallerin manuel olarak konumlandırılmasının yerini alıyor.

Temel Teknik Özellikler

Mevcut Yapılandırmalar

• Tek frekans, tek ışın: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Çift frekanslı, tek ışın: 38/200 kHz veya 50/200 kHz (balıkçılık için ortak)

• Yüksek güç: 4 kW derin deniz ticari konfigürasyonu

PCBA'nın Fiziksel Özellikleri

Altı Kritik Tasarım Konusu

1. Sinyal Bütünlüğü – Algılama Doğruluğunun Sağlanması

Sonar frekansları 50 kHz'den 900 kHz'e kadar değişir. PCBA düzeni, algılama aralığını ve doğruluğunu doğrudan etkiler:

• Empedans kontrollü izler: dönüştürücü kabloları için tipik 50Ω veya 75Ω

• Eşleşen iz uzunlukları: Faz dizili transdüserler için tüm eleman izlerinin aynı elektriksel uzunluğa sahip olması gerekir

• Koruma halkaları: Gürültüyü reddetmek için topraklanmış izlere sahip surround duyarlı analog girişler

• Ayrı analog/dijital topraklamalar: Güç girişinin yakınındaki tek bir yıldız noktasına bağlanın

2. Nem Koruması – 1 Numaralı Güvenilirlik Faktörü

Deniz ortamları PCBA'ları tuz spreyine, yoğuşmaya ve doğrudan daldırmaya maruz bırakır. Uyumlu kaplama tartışılamaz:

IP Derecelendirme Hedefleri:

• Ekran ünitesi: Minimum IP65 (toz geçirmez, su spreyine dayanıklı)

• Dönüştürücü tertibatı: Minimum IP68 (1 aydan fazla suya dayanıklı)

3. İletim/Al (T/R) Anahtarlaması – Hassas Alıcının Korunması

Bir sonar dönüştürücü aynı anda iletim ve alım yapamaz. PCBA, hassas Düşük Gürültülü Amplifikatörü (LNA) yüksek voltajlı iletim darbesinden koruyan bir T/R anahtarı içermelidir:

• Üç katmanlı koruma: Kıyıcı devre + gerilim kenetleme + seri direnç

• Tepki süresi: <10μs (sığ suda 1 ft derinlik = 2μs gidiş dönüş)

• Alıcı koruma derecesi: ±5V girişte ±100V tepe noktalarına dayanın

4. Güç Amplifikatörü Tasarımı

MCU'nun mantık seviyesi sinyalini (5V), dönüştürücüyü çalıştırmak için gereken voltaja yükseltir:

5. Alıcı Zinciri – Amplifikasyon ve Filtreleme

Dönüş yankıları son derece zayıftır (milivolt veya mikrovolt). Alıcı zinciri, düşük gürültülü yüksek kazanç gerektirir:

6. Güç Kaynağı Tasarımı

Tek bir 12V deniz aküsü girişinden birden fazla temiz gerilim rayı üretir:

Öneri: Dijital ve analog raylar için ayrı anahtarlama regülatörleri kullanın. Alıcı zincirine en temiz gücü sağlamak için dönüştürücüleri değiştirdikten sonra LDO'ları kullanın.

PCBA Düzeni Güvenilirlik Kuralları

Malzeme Seçim Kılavuzu

Üretim Test Gereksinimleri

Çevresel Yeterlilik (Ticari Ürün Standardı)

SSS

S1: Dönüştürücü montajı için sert FR4 mü yoksa esnek PCB mi?

Her ikisi de uygulanabilir; seçim performansı ve güvenilirliği etkiler:

• Sert FR4: Basit tek elemanlı transdüserler, düşük frekanslı (50-83 kHz) tasarımlar için en iyisi. Daha düşük maliyet, daha kolay üretim, ancak kavisli gövde şekillerine uyum sağlayamaz.

• Esnek PCB: Aşamalı diziler, yüksek frekans (200 kHz+), kavisli muhafaza tasarımları için en iyisi. Karmaşık şekillere uygundur, muhafaza boyutunu azaltır ancak maliyeti daha yüksektir.

Sektör trendi: Birinci sınıf balık bulucularda artık SMT piezoelektrik elemanlara sahip esnek PCBA'lar kullanılıyor ve bu, sonar ışınını şekillendirmek için düzinelerce küçük dönüştürücü elemanının kavisli veya doğrusal dizilerde hassas şekilde konumlandırılmasına olanak tanıyor.

S2: Alıcı ön yükselticisini yüksek voltajlı iletim darbesinden nasıl koruyabilirim?

Üç katmanlı bir koruma şeması kullanın:

1. Kıyıcı devresi: Alıcı girişi ile seri halinde arka arkaya MOSFET'ler veya PIN diyotları - iletim sırasında KAPALI olur

2. Gerilim kenetleme: Sırt sırta Schottky veya Zener diyotları ±5V veya ±10V'a kenetlenir

3. Seri direnç: T/R anahtarı ile LNA girişi arasındaki 100Ω ila 1kΩ direnç, arıza koşulları sırasında akımı sınırlar

S3: Aralıklı sonar sinyallerine veya hayalet yankılara neden olan şey nedir?

Çoğunlukla PCBA tasarım veya montaj kusurlarına göre izlenebilir:

1. Konektörde nem girişi → Konektör bağlantısını doldurun, sızdırmaz konektörler kullanın

2. SMT elemanlarında çatlak lehim bağlantıları → Esnek PCB kullanın, epoksi dolgu ekleyin

3. Güç raylarında yetersiz ayırma → 1000μF toplu kapasitör ekleyin, LNA rayı için ayrı 100μF+100nF ayırma

4. Zayıf bant geçiren filtre ayarı → %1 tolerans bileşenleri kullanın, ağ analizörüyle doğrulayın

Neden Bizi Seçmelisiniz – Balıkçılık Sonarı PCBA Gereksinimlerine Uygun Hassasiyet

Yeteneklerimizi özellikle denizcilik elektroniği imalatının benzersiz zorluklarını ele almak için geliştirdik:

1. Olgun Nem Koruma Prosesleri

Tuz spreyi korozyonu ve nem girişi deniz ortamlarındaki başlıca zorluklardır. Dönüştürücü düzenekleri için IP68 koruma gereksinimlerini karşılayan, kolay inceleme için seçici püskürtme (konektör alanlarından hassas şekilde kaçınma) ve UV floresan izleyici ile akrilik, silikon ve üretan uyumlu kaplama seçenekleri sunuyoruz.

2. Esnek PCB ve Sert-Esnek Üretim Yeteneği

Üst düzey balıkçılık dönüştürücüleri giderek daha fazla esnek PCB + SMT piezoelektrik eleman çözümleri kullanıyor. Esnek PCB (poliimid/PET) ve sert-esnek kart üretimini destekliyoruz; hassas dizi konumlandırma, kavisli muhafaza uyumluluğu ve azaltılmış genel boyuta olanak sağlıyoruz.

3. Tek Noktadan Anahtar Teslimi Hizmet – Daha Az Koordinasyon Giderleri

PCB imalatı → bileşen tedariki → SMT/DIP montajı → programlama → işlevsel test → uyumlu kaplama → kablo demeti montajı → bitmiş ürün montajından tüm süreçler şirket içinde tamamlanarak çok tedarikçili koordinasyon maliyetleri ve kalite riskleri en aza indirilir.

4. Kapsamlı Test ve Doğrulama Yetenekleri

2 yaşlandırma test odası, 2 yüksek/düşük sıcaklık test odası ve çok çeşitli profesyonel test cihazlarıyla donatılmış olarak şunları gerçekleştirebiliriz:

• Devre İçi Test (BİT)

• Termal döngü testi (-40°C ila +85°C)

• Tuz püskürtme testi

• Sıcaklık şok testi

• Fonksiyonel testler (T/R anahtarlama doğrulaması, gürültü tabanı testi dahil)

5. Esnek Hacim Desteği

Yıllık PCBA üretim kapasitesi 1,5 milyon adedi aşıyor ve MOQ olmadan küçük hacimli pilot çalışmaları destekliyor; prototip doğrulamadan seri üretime sorunsuz geçiş.

Niteliklerimiz

• Kuruluş: 2011

• Fabrika Alanı: 3.000+ m2

• Ar-Ge Mühendisleri: 20

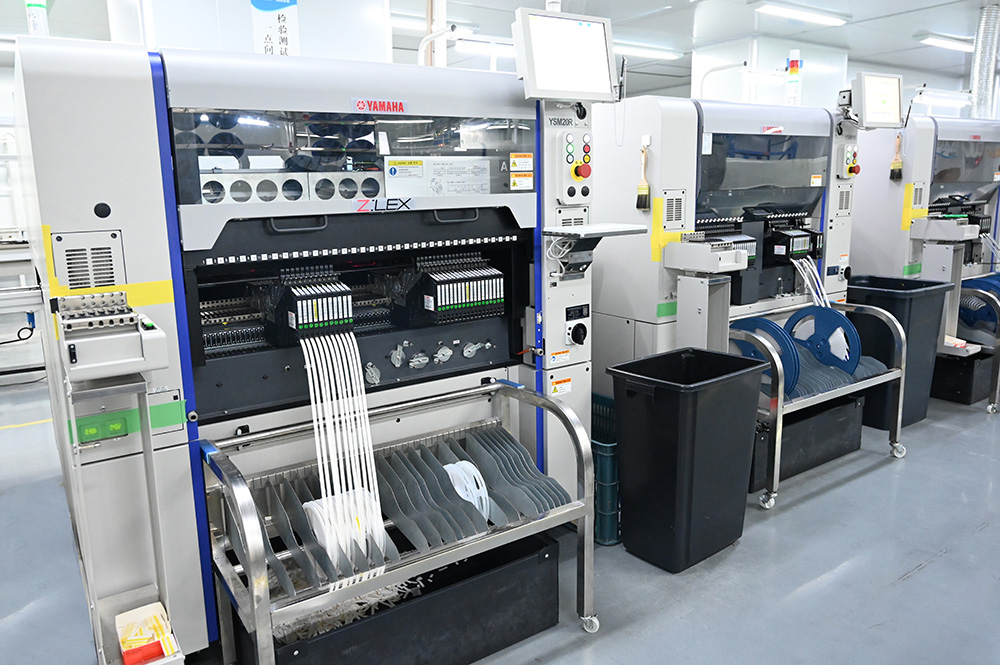

• SMT Üretim Hatları: 6

• DIP Montaj Hatları: 4

• Bitmiş Ürün Montaj Hatları: 2

• Kalite Sistemi: ISO 9001:2015 sertifikalı, IPC-610E uyumlu

• İhracat Pazarları: Kuzey Amerika, Güney Amerika, Avrupa, Asya, Okyanusya
