Azot Yeniden Akış Lehimleme Nedir ve Neden Düşünülmeli?
Azotun yeniden akışı, fırındaki standart havanın yerini %99,9 saf N₂ ile değiştirir. Oksijenin yokluğu, lehim pastası ve bileşen kabloları üzerinde oksit oluşumunu önler.
Süreç Karşılaştırması
ParametreStandart Hava Yeniden AkışıAzot Yeniden Akışı (N₂)FarkOksijen seviyesi%20,9< 1000 ppm (%0,1)200× daha az O₂Islatma açısı25--35°10--15°2× daha iyi ıslatmaTermal pedlerde boşluk %15--25 alan5--%10 alan50--%70 azalmaBaş-yastık kusurlar%0,5--2< %0,0510 kat daha azLehim topuGörünürYokTemizleyici panolar

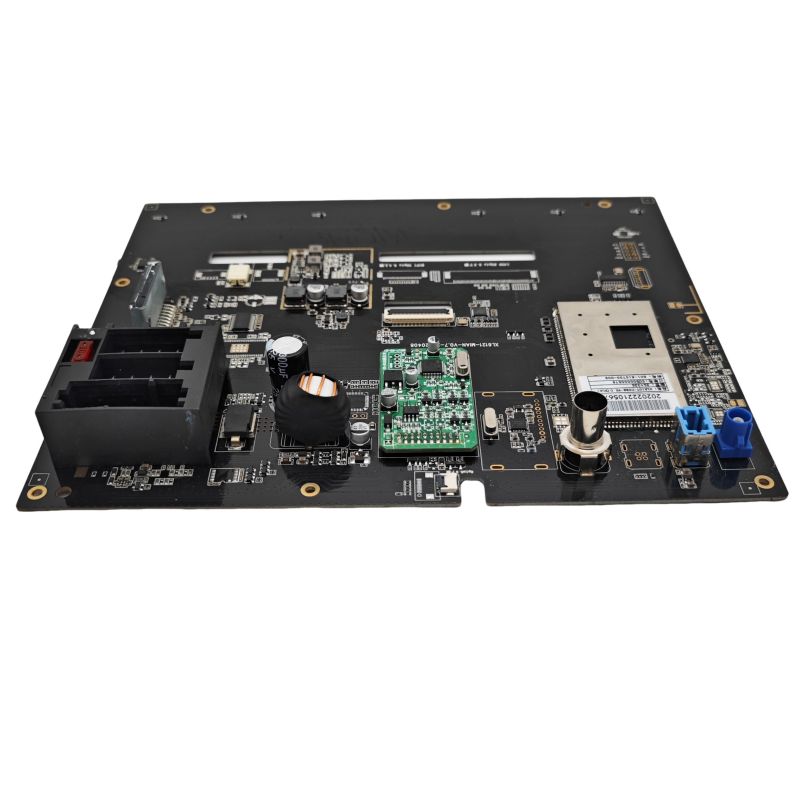

Endüstriyel Robot PCBA'da Oksidasyon Sorunu
Endüstriyel robot PCBA genellikle MOSFET'ler, kapı sürücüleri ve güç yönetimi IC'leri altında büyük termal pedler (açık bakır) kullanır. Bu pedler havanın yeniden akışında hızla oksitlenerek lehimin tamamen ıslanmasını önler. Sonuç, ısıyı hapseden ve 1000'den fazla çalışma saatinden sonra saha arızalarına neden olan boşluklardır.

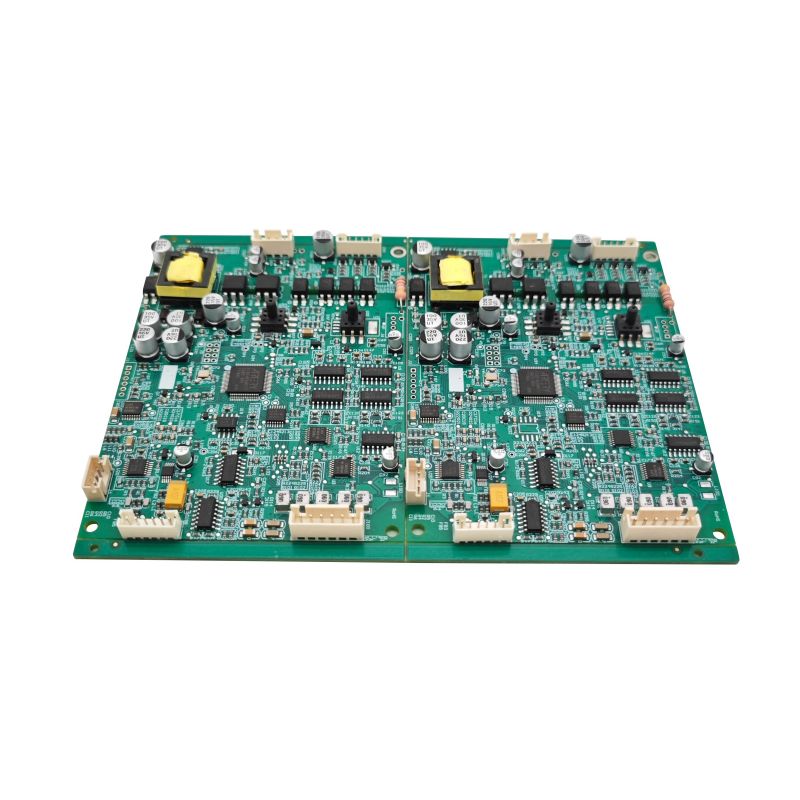

Azot Yeniden Akışının Net Değer Sağladığı Yer
Her endüstriyel robot PCBA eşit derecede fayda sağlamaz. Nitrojen belirli senaryolarda anlamlıdır.
Geniş Bakır Alanlar ve Ağır Bileşenler
Anakart ÖzelliğiHava Yeniden Akış RiskiAzot Avantajı10×10 mm termal ped> %30 boşluk, sıcak noktalar< %8 boşluk, tekdüze20+ katmanlı kart (kalın)Katmanlar arasında eşit olmayan ısıtmaIslatma yoluyla daha iyi ısı transferiBüyük konektörler (40+ pin)Baş-yastık kusurları%100 eklem oluşumuIGBT modülleri (robot motor sürücüleri)Uzun süre bekletme sırasında oksidasyonTemiz yüzeyler
Gerçek dünya verileri: Tek bir kartta 12 güç MOSFET'i bulunan altı eksenli bir robot denetleyici PCBA'da, nitrojen yeniden akışı, 24 ayda alan dönüşünü %3,2'den %0,4'e düşürdü. Birincil arıza modu (aşırı ısınmaya neden olan termal ped boşlukları) %87 oranında düştü.
Alçak Gerilim, Yüksek Akım İzleri
Servo sürücüler için endüstriyel robot PCBA, iç katmanlarda 30-80A taşır. Akım algılama dirençlerinin (0,5 mΩ, 2512 paketi) altındaki boşluklar, tork okumalarını bozan direnç değişimi yaratır.
Akım Algılama BileşeniHava Yeniden Akış DeğişimiNitrojen Yeniden Akış Değişimi4-terminal şöntü (2512)İşeme nedeniyle±%8±1,5Algılama direnci sıcaklık artışı15°C5°CC500 döngüden sonra kalibrasyon sapması12%2%
Nitrojenin Yeniden Akışının Gerekmediği Yerler
Azot maliyeti artırır (fırın modifikasyonu + gaz tüketimi = PCBA başına 0,08-0,12 ABD doları). Bu durumlar için kullanmayın.
Düşük Termal Kütleli Küçük Tahtalar
Senaryo Azot GerekmiyorTek taraflı, < 50 bileşenHava yeniden akışı <%8 boşluk üretirTüm küçük paketler (0402, QFN 3×3)Büyük termal ped yokHassas parça içermeyen kurşunsuz SAC305Standart toz, havanın yeniden akışını yönetirDüşük hacimli prototip oluşturma (<100 kart)Kurulum maliyeti haklı değil
Yüksek Aktiviteli Akı Kullanan Kartlar
Temizlenmeyen bazı fluxlar (örn. Senju M705-GRN360-K2-V) 240°C'ye kadar havada etkili bir şekilde çalışan aktivatörler içerir. Azotun ölçülebilir bir faydası yoktur. Oksijen hassasiyeti için akı veri sayfasını kontrol edin.
Endüstriyel Robot PCBA için Uygulama Parametreleri
Nitrojen kullanmaya karar verirseniz bu özel ayarları uygulayın.
Azot Altında Fırın Profili
BölgeTemperatureTimeO₂ TargetPreheat150--180°C60--90 sn< 5000 ppmSoak180--210°C60--90 sn< 2000 ppmYeniden akış zirvesi (SAC305)240--250°C30--60 sn< 1000 ppmSoğutma-5°C/sn rampası---Gereklilik yok
Kritik: Yeniden akış zirvesi sırasında O₂'yi 1000 ppm'nin altında tutun. 1500 ppm'nin üzerinde fayda ortadan kalkar; boşluklar hava yeniden akış seviyelerine döner.
Azot Akış Hızı ve Saflığı
ParametreÖneriSaflıkMinimum %99,9 (3,0 derece)Çiy noktası-40°C veya daha düşükAkış hızı15--25 m³/saat (tipik 6 bölgeli fırın)
Maliyet tahmini: 100×150 mm'lik tipik bir endüstriyel robot PCBA için nitrojen, 10.000 hacimde kart başına 0,10 ABD doları ekler. 100.000 hacimde maliyet pano başına 0,04 dolara düşer.
Nitrojen Faydasını Doğrulamak İçin Test Yapmak
Endüstriyel robot PCBA'nız için nitrojene başvurmadan önce bu iki testi çalıştırın.
Karşılaştırmanın Geçersizliği (X-Ray)
1. 20 panoyu havada, 20 panoyu nitrojende yeniden akıtın
2. Her kartın 0° ve 45° eğimde röntgenini çekin
3. En büyük termal pedin altındaki boş alanı ölçün (örn. motor sürücüsü IC)
4. Nitrojen doğrulaması için geçme kriteri: Havayla karşılaştırıldığında boşluk azalması > %50
Kesit ve Kesme Testi
TestAir Yeniden Akış Sonucu Azot HedefiIMC kalınlığı (intermetalik)1--3 µm düzensiz2--4 µm tekdüzeBoşluk çapı> 200 µm ortak< 100 µm nadirTop kesme mukavemeti (0,5 mm BGA)800--1000 gf1100--1300 gf
SSS -- Endüstriyel Robot PCBA için Azot Yeniden Akışı Hakkında Sık Sorulan Sorular
S1: Nitrojen yeniden akışı, titreşime maruz kalan endüstriyel robot PCBA için lehim bağlantısının güvenilirliğini artırır mı?
A:Evet, ancak yalnızca belirli arıza mekanizmaları için. Endüstriyel robotlar, servo motorlardan ve dişli kutularından 5-50 Grms titreşim alır. Titreşimle ilgili iki arıza nitrojenle iyileşir:
Kirkendall işeme-- Havanın yeniden akışında, bakır-kalay intermetalik (IMC) büyümesi düzensizdir ve arayüzde mikroskobik boşluklar oluşturur. Titreşim altında bu boşluklar birleşir ve 5000-10.000 saat sonra çatlar. Azotun yeniden akışı, boşluklar olmadan tekdüze IMC (Cu₆Sn₅ katmanı) üretir. Titreşim testi (20 Grm, 10-2000 Hz, 100 saat), nitrojen bağlantılarının 3 kat daha uzun süre dayandığını gösterir.
Ağır bileşenlerin yakınında lehim yorgunluğu-- Endüstriyel robot PCBA'daki büyük transformatörler (15×15 mm), robotun ısınması sırasında (25°C ila 85°C) diferansiyel termal genleşmeye maruz kalır. Havanın yeniden akışında boşluklar, gerilimin en yüksek olduğu bileşen köşeleri altında yoğunlaşır. Bu boşluklar çatlak başlangıç bölgeleri olarak görev yapar. Nitrojen sayesinde boşluksuz bağlantılar gerilimi eşit şekilde dağıtır.
Niceliksel iyileştirme-- Hızlandırılmış ömür testi (termal şok -40°C ila +125°C, 1000 döngü + eş zamanlı titreşim) şunu gösterir:
- Hava yeniden akış bağlantıları: %12 çatlak veya arızalı
- Azot yeniden akış bağlantıları: %1,5 çatlak
Fakatnitrojen, kötü tasarlanmış ped geometrisini veya yanlış şablon açıklıklarını düzeltmez. Her zaman önce bunları optimize edin, ardından nitrojen ekleyin.
S2: Endüstriyel robot PCBA güç aşamaları için hangi boşluk yüzdesi kabul edilebilir ve nitrojen bunu başarabilir mi?
A:Endüstriyel robot PCBA güç aşamaları (motor sürücüleri, IGBT'ler, MOSFET'ler) için kabul edilebilir boşluk, termal yüke bağlıdır. Üç katman mevcuttur:
Kademe 1 -- Yüksek güç (FET başına sürekli > 20A)
Kabul edilebilir boşluk alanı: < %5. Tek boşluk çapı: < 0,2 mm. Bu yalnızca nitrojen yeniden akışı (1000 ppm O₂) artı vakumlu yeniden akış (isteğe bağlı) ile elde edilebilir. Azot olmadan tipik boşluklar %15-25'tir.
Kademe 2 -- Orta güç (10--20A tepe, aralıklı)
Kabul edilebilir boşluk alanı: < %10. Tek bir boşluk > 0,5 mm yok. Azotun yeniden akışı sürekli olarak %5-8 boşluk sağlar. Havanın yeniden akışı %12-18 üretir; genellikle marjinaldir ancak termal simülasyon izin verirse geçer.
Kademe 3 - Düşük güç (< 5A, sinyal IC'leri)
Kabul edilebilir boşluk alanı: < %25. Boşlukların minimum termal etkisi vardır. Azot gereksizdir. Havanın yeniden akışı yeterlidir.
Nitrojen vakum olmadan Tier 1'e ulaşabilir mi?Hayır - sıkışan akı gazları nedeniyle nitrojen tek başına %5-8 minimum boşluğa ulaşır. %5'in altındaki boşluklar için (SiC MOSFET'ler veya GaN cihazları için kritik), vakumun yeniden akışına ihtiyacınız vardır (lehim eridikten sonra gazları giderir). Azot + vakum %1-3 boşluk sağlar.
Endüstriyel robot PCBA için test protokolü: 10 paneldeki boşlukları ölçün. Ortalama >%15 ise nitrojen ekleyin. Ortalama %8-15 ve bileşen başına güç kaybı < 2W ise hava kabul edilebilir. < %8 gerekliyse nitrojen artı şablon optimizasyonunu belirtin (akıyı serbest bırakmak için termal peddeki yol).
S3: Endüstriyel robot PCBA üretimi için mevcut hava akışlı fırınımı nitrojene dönüştürebilir miyim?
A:Evet, ancak tartışılamaz üç değişiklikle. Pek çok üretici kısmi dönüşüm yapmaya çalışır ve başarısız olur.
Modifikasyon 1 - Fırın mühürleme
Hava yeniden akışlı fırınların giriş/çıkış perdelerinde ve bölgeler arasında boşluklar bulunur. Azot saflığı, < 50 L/dakika oksijen girişi gerektirir. Düzenlemek:
- Çift katmanlı manyetik perdeler (basit zincirlerin yerine geçer)
- Pozitif basınç kontrolü (fırın içinde 1--2 mm H₂O)
- Tüm erişim panellerini yüksek sıcaklığa dayanıklı silikon contalarla kapatın
Sızdırmazlık olmadan, 3-5 kat daha fazla nitrojen tüketirsiniz (levha başına maliyet 0,30-0,50 dolar) ve yine de zirvede 5000 ppm O₂'ye sahip olursunuz; bu, düzgün ayarlanmış bir havalı fırından daha kötüdür.
Modifikasyon 2 - Oksijen izleme sistemi
İki zirkonya O₂ sensörünü takın: biri ön ısıtma bölgesinde, diğeri yeniden akış tepe bölgesinde. Sensörler aylık olarak kalibre edilmelidir. Birçok endüstriyel robot PCBA üreticisi kalibrasyonu atlıyor, ardından iptalin neden geri döndüğünü merak ediyor.
Modifikasyon 3 - Konveyör ve yağlama
Standart fırın konveyör yağları nitrojen içinde buharlaşır (oksijen yokluğu ayrışma sıcaklığını değiştirir). Perfloropolieter (PFPE) gresi kullanın. Kester veya Klüber markaları. Standart yağlayıcı, kartı kirletecek ve lehim topları oluşturacaktır.
Dönüşüm maliyeti ve zaman çizelgesi:
- Ekipman: 8.000-15.000$ (contalar, perdeler, sensörler, akış kontrolleri)
- Kurulum: 2 gün kesinti
- Nitrojen tedariği: Sıvı tankı veya PSA jeneratörü (aylık kira bedeli 300-500$)
- Endüstriyel robot PCBA hacmi > 50.000/yıl için geri ödeme süresi: 6-8 ay (daha az yeniden çalışma ve saha geri dönüşlerinden itibaren)
DönüştürmeYıllık hacminiz 20.000 panonun altındaysa. Bunun yerine nitrojen yeniden akışına sahip olan bir sözleşmeli üretici kullanın.
Karar Matrisi - Azot Kullanmalı mısınız?
FaktörAir Reflow YeterliNitrojen ÖnerilenTermal pedler > 25 mm²HayırEvetAçık bakır tabanlı bileşenler (QFN, DFN)HayırEvetBGA aralığı < 0,8 mmHayırEvetRobot PCBA çalışıyor > 60°C ortamHayırEvetAlan güvenilirliği hedefi yılda < %0,5 arızaHayırEvetTemiz olmayan flux ile kurşunsuz lehim (SAC305)BazenBüyük için panolarHacim < 10.000 pano/yılEvetHayır (maliyet etkin değil)
Nihai Tavsiye
Azotun yeniden akışı, aşağıdakileri içeren endüstriyel robot PCBA için açıkça mantıklıdır:
- Büyük termal pedler (> 25 mm²)
- Açık kalıp pedli BGA'lar veya QFN'ler
- Bileşen başına > 5W dağıtan herhangi bir güç aşaması
- Güvenilirlik gereksinimi < 5 yıl boyunca saha arızası %1
Azot, küçük bileşenlere sahip ve termal zorlukları olmayan basit, düşük güçlü endüstriyel robot PCBA (sensör arayüzleri, G/Ç kartları) için mantıklı değildir.
Pratik tavsiyeler: Nitrojende 100 kartlık bir deneme yapın. X-ışını işemesi. Mevcut hava yeniden akışı sonuçlarınızla karşılaştırın. Boşluk alanı %50'den fazla azalırsa nitrojen uygulayın. Eğer %30'dan az azalma varsa, asıl sorun akı veya kalıp tasarımınızdadır; önce bunları düzeltin.
