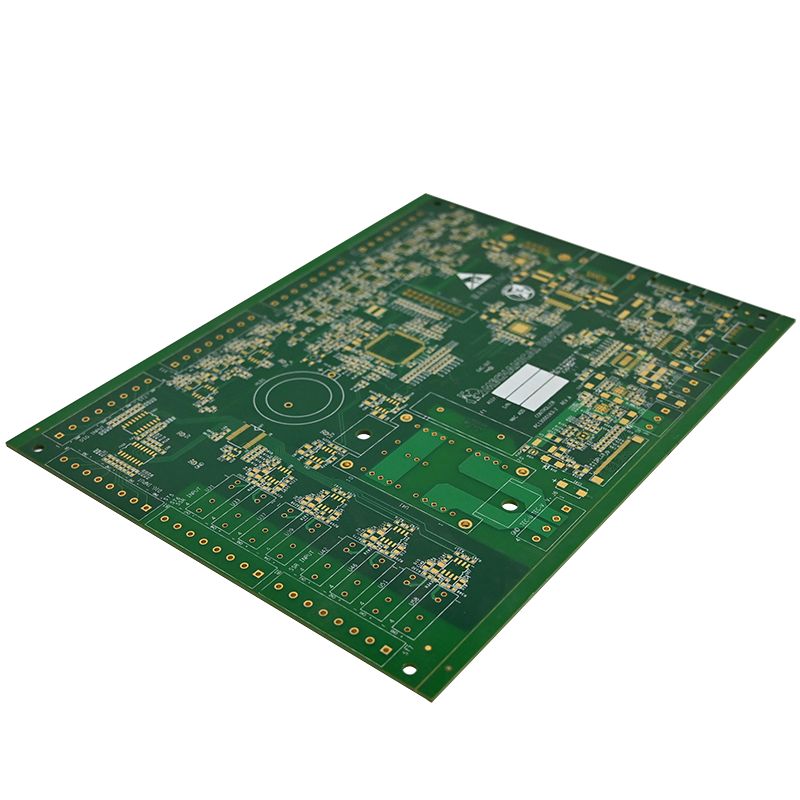

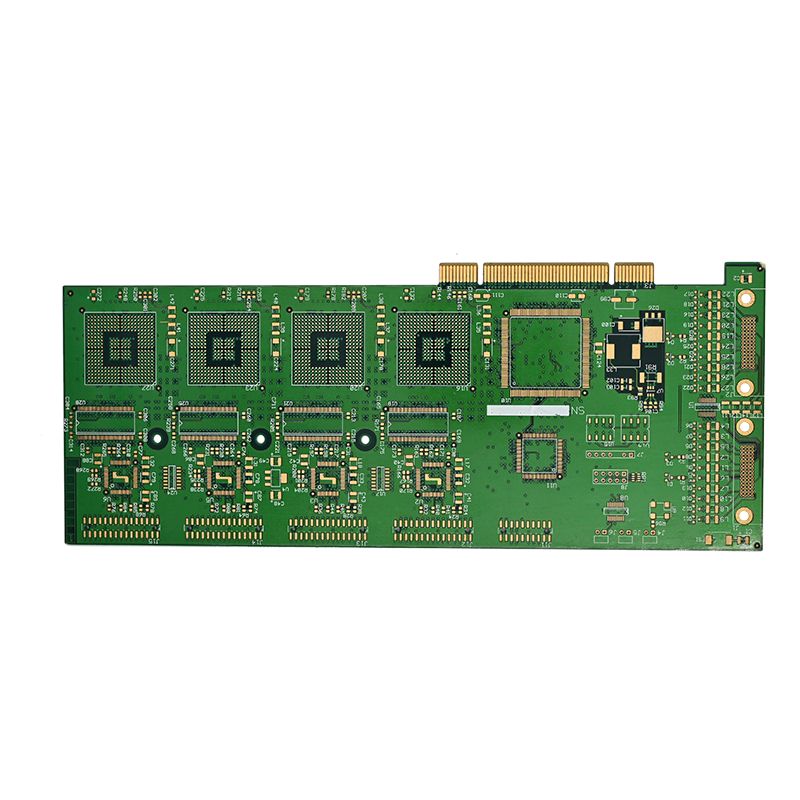

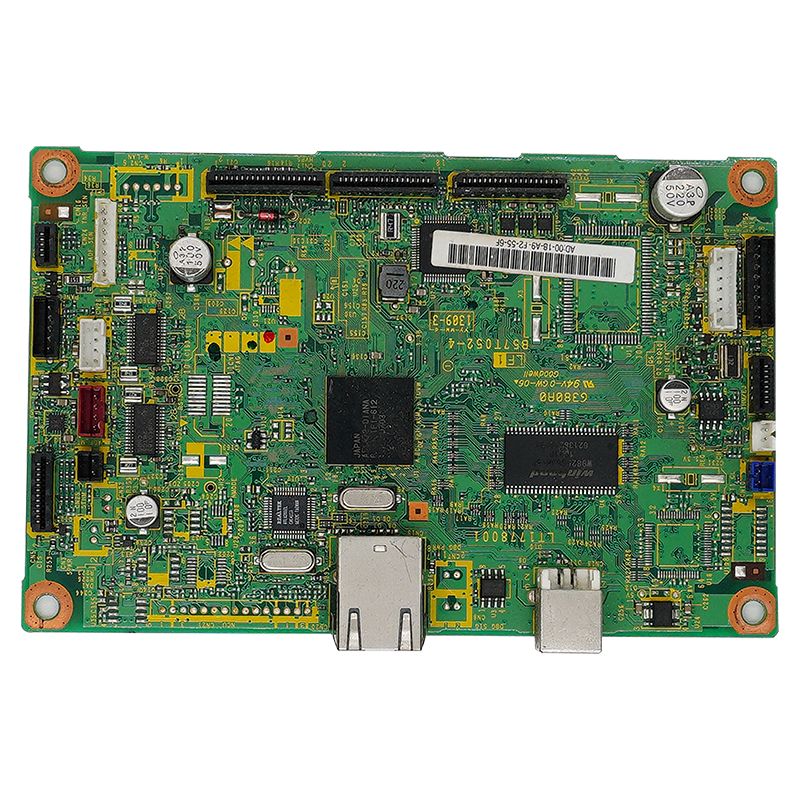

Lehimleme Robotu PCBA

Temel Teknik Özellikler

1. Gelişmiş Hareket Kontrolü

Ters Kinematik Entegrasyonu: Eklem değişkenleri ve son efektör pozları arasında kesintisiz haritalama için D-H parametre yöntemlerini kullanır.

Düzgün Yörünge Planlama: Gelişmiş enterpolasyon algoritmaları hız eğrilerini optimize ederek oluklu veya parçalı kaynaklarda düzgün geçişler sağlarken tekilliklerden kaçınır.

Çok Eksenli İşbirliği: ±0,05 mm dahilindeki kontrol doğruluğu hatasıyla karmaşık kaynak yolları için birden fazla bağlantının senkronize kontrolünü destekler.

2. Kaynak Prosesi Uyarlaması

Gerçek Zamanlı Parametre Ayarı: Ark geri besleme sinyallerine göre tel besleme hızını, akımı ve voltajı dinamik olarak ayarlar.

Parçalı Yol Optimizasyonu: Kıvrımlı kaynaklarda geçiş bölümleri için özel işlem yapılarak dikiş tutarlılığı ve bağlantı bütünlüğü sağlanır.

3. Endüstriyel Düzeyde Güvenilirlik

Parazit Önleyici Mimari: Yüksek güçlü kaynak gürültüsünü hassas mantık devrelerinden izole etmek için özel düzen.

İletişim Protokolleri: EtherCAT, Profinet ve PLC entegrasyonu için kullanıma hazır arayüzler.

Üretim Mükemmelliği

Lehimleme Robotu PCBA Nasıl Tasarlanır

Yüksek performanslı bir lehimleme robotu PCBA tasarlamak, sistem mimarisi planlamasından donanım üretimine, yazılım kontrolüne ve son doğrulamaya kadar birçok boyutun kapsamlı bir şekilde değerlendirilmesini gerektirir. Aşağıda, ürünün endüstriyel kaynak senaryolarının zorlu gereksinimlerini karşıladığından emin olmak için temel tasarım noktalarının ayrıntıları verilmektedir.

1. Sistem Mimarisi ve Fonksiyonel Planlama

Lehimleme robotu PCBA'nın, istikrarlı ve verimli bir kontrol sistemi oluşturmak için hareket kontrolü, kaynak gücü yönetimi, sensör arayüzleri ve iletişim modüllerini kapsayan birden fazla işlevsel modülün kusursuz entegrasyonunu sağlaması gerekir.

Hareket Kontrol Bölümü: Çok eksenli işbirlikçi yörünge planlamasını destekler (Kartezyen koordinat sisteminde 4-DOF kontrolü gibi) ve kaynak torçu uç efektörünün yolunu ters kinematik algoritma yoluyla eklem açısı komutlarına dönüştürerek kaynak yörüngesinin hassasiyetini sağlar.

Kaynak İşlem Bölümü: Farklı kaynak malzemelerine ve bağlantı tiplerine göre kaynak parametrelerini gerçek zamanlı olarak ayarlayabilmektedir. Örneğin oluklu kaynaklarda, kaynak kusurlarını önlemek ve kaynak stabilitesini sağlamak için bölümlü kontrol (düz bölümleri birbirine bağlayan geçiş bölümleri gibi) benimsenir.

İletişim Arayüzü: Üst bilgisayarlar veya PLC'ler ile verimli veri etkileşimi gerçekleştirebilen ve tüm üretim hattının entegre kontrolünü kolaylaştıran EtherCAT veya Profinet gibi endüstriyel sınıf iletişim arayüzlerini saklı tutar.

2. Donanım Tasarımı ve PCBA İmalatı

PCBA'yı temel alan donanım tasarımı, yüksek güvenilirlik, güçlü parazit önleme ve yüksek hassasiyet ilkelerine bağlı kalır ve ürün kalitesini sağlamak için üretim sürecinin her bağlantısını sıkı bir şekilde kontrol eder.

PCB Tasarım Aşaması: Sinyal girişimini önlemek için devre doğruluğunun (±0,05 mm dahilinde hata) ve katmanlar arası bağlantı güvenilirliğinin kontrol edilmesine odaklanarak simülasyon teknolojisi aracılığıyla devre düzeni rasyonelliği doğrulaması gerçekleştirin.

Bileşen Seçimi: Temel bileşenlerin (mikro denetleyiciler, güç sürücüsü çipleri gibi) tümü endüstriyel sınıf ürünleri benimser ve zorlu endüstriyel ortamlarda istikrarlı çalışmayı sağlamak için sıkı tedarikçi incelemesinden ve gelen malzeme denetiminden geçer.

Üretim Süreci: Tüm süreç, devre bütünlüğünü ve çevresel uyumluluğu sağlamak için malzeme hazırlama (±0,1 mm dahilinde boyutsal hata), lazer delme (mikro delik doğruluğu 0,2 mm'nin altında), bakır kaplama, fotokimyasal gravür, lehim maskesi baskısı vb. içerir.

Lehimleme Süreci: SMT yerleşimini (yüksek hassasiyetli 0402/0201 paketlenmiş bileşenler gibi) DIP eklemeyle (yüksek güçlü cihazlar için) birleştirin ve bileşen bağlantısının güvenilirliğini sağlamak için yeniden akışlı lehimleme ve dalga lehimleme teknolojilerini kullanın; son olarak, ürün stabilitesini iyileştirmek için temizleme işlemi yoluyla artık akıyı giderin.

3. Yazılım Kontrolü ve Algoritma Uygulaması

Lehimleme robotu PCBA'nın yazılım sistemi, hareket kontrolü ile kaynak işleminin derin entegrasyonunu gerçekleştirir ve kaynak hassasiyeti ve verimliliğini sağlamak için yüksek performanslı algoritmalar kullanır.

Ters Kinematik Çözümü: Eklem değişkenleri ile son efektör pozu arasındaki eşleme ilişkisini kurmak için D-H parametre yöntemini kullanın ve hareketin sürekliliğini ve düzgünlüğünü sağlamak için kaynak yolunu bölümler halinde (geçiş bölümleri ve oluklu kaynakların düz bölümleri gibi) işleyin.

Yörünge Planlama Algoritması: Düzgün eklem hareket yolları oluşturun, hareket sürecinde tekil noktalardan kaçının ve hareket mutasyonunun neden olduğu kaynak hatalarını azaltmak için enterpolasyon algoritması aracılığıyla hız eğrisini optimize edin.

Gerçek Zamanlı Parametre Ayarlaması: Geri besleme sinyallerine (ark voltajı, akım dalga biçimi gibi) dayanarak, kaynak koşullarındaki değişikliklere uyum sağlamak ve tutarlı kaynak kalitesi sağlamak için tel besleme hızını ve kaynak akımını dinamik olarak ayarlayın.

UNIXPLORE Hakkında: Güvenilir PCBA Ortağınız

Tarihçemiz

2011 yılında kurulan Unixplore Electronics Co., Ltd, PCB ve PCBA tasarımı ve imalatı, parça tedariki, SMT ve DIP montajı, programlama, fonksiyonel test, uyumlu kaplama, kutu yapımı, kablo tesisatı ve kablo montajı, bitmiş ürün montajı, paketleme vb. konuları kapsayan tek elden anahtar teslimi sözleşmeli elektronik üretim hizmetleri sağlamaya odaklanmaktadır. Ürünlerimiz yaygın olarak ev aletleri, otomotiv, güvenlik sistemleri, tüketici elektroniği, endüstriyel kontrol, tıbbi ekipman, sağlık, akıllı ev, askeri, havacılık ve diğer alanlarda kullanılmaktadır.

Uygulama Alanları

Ev Aletleri · Endüstriyel Kontrol · Otomobil · Tüketici Elektroniği · Tıbbi Ekipman · Güvenlik Sistemi · Sağlık Hizmeti · LED Aydınlatma

Fabrika Gücümüz

Üretim Kapasitesi: Hem büyük hem de küçük partili siparişlerin ihtiyaçlarını karşılayabilecek 1.500.000'den fazla PCBA ve 150.000 set bitmiş ürün montajından oluşan yıllık üretim kapasitesi.

İşbirliği Konsepti: Küresel müşterilerle uzun vadeli yapıcı işbirliğine dayalı ilişkiler kurmaya, kalite iyileştirme ve maliyet optimizasyonuna odaklanmaya ve "en iyi kalite, daha hızlı teslimat, daha düşük maliyet, risk yok" ilkesine bağlı kalmaya kararlıdır.

Sipariş Esnekliği: Az miktardaki siparişleri kabul edin, MOQ kısıtlaması yok ve müşterilerin özelleştirilmiş ihtiyaçlarını tam olarak destekleyin.

Sertifikamız

Operasyonumuz, her ürünün yüksek kalite standartlarını karşıladığından emin olmak için uluslararası kalite yönetim sistemini sıkı bir şekilde uygulayarak ISO 9001:2015 ve IPC-610E standardı ile sertifikalandırılmıştır.

Üretim Ekipmanları

Ürün kalitesine güçlü destek sağlamak için profesyonel üretim ve test ekipmanlarıyla donatılmış, 3.000 metrekareden fazla kendine ait bir fabrikamız var:

Ar-Ge Ekibi: Özelleştirilmiş tasarım ve ürün optimizasyonu için teknik destek sağlayan 20 profesyonel Ar-Ge mühendisi.

Üretim Hatları: 6 SMT üretim hattı, 4 DIP montaj hattı, 2 bitmiş ürün montaj hattı, verimli ve otomatik üretim gerçekleştiriyor.

Test Ekipmanı: 2 yaşlandırma test odası, 2 Yüksek ve Düşük Sıcaklık test odası ve PCBA üzerinde çeşitli stabilite, güvenilirlik ve işlevsel testler gerçekleştirebilen çeşitli gelişmiş test cihazları.

Anahtar Ekipman: Yüksek Hızlı Yamaha SMT Makinesi, 10 Sıcaklık Bölgeli Yeniden Akışlı Lehimleme Makinesi, 9 Sıcaklık Bölgeli Yeniden Akışlı Lehimleme Makinesi vb., üretimin hassasiyetini ve verimliliğini sağlar.

İşbirliği Daveti

ODM/OEM PCBA'nızı ve bitmiş elektronik ürün siparişlerinizi sıcak bir şekilde karşılıyoruz. İster özelleştirilmiş elektronik montaj projeleriniz olsun, ister profesyonel PCBA üretim hizmetlerine ihtiyacınız olsun, lütfen bugün bizimle iletişime geçmekten çekinmeyin; size yüksek kaliteli, verimli ve uygun maliyetli çözümler sunacağız.
