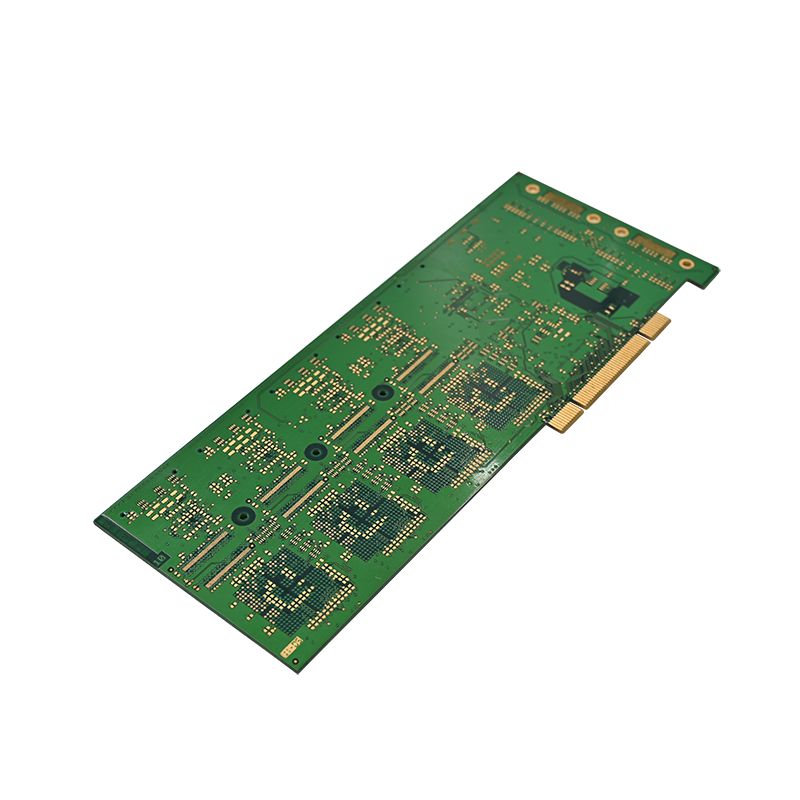

Sensör PCBA'sı

Sensör PCBA veya sensör baskılı devre kartı düzeneği, çeşitli sensörlerin "temel kontrol merkezidir". Sinyal toplama, dönüştürme, iletme ve işleme işlevlerini, sensör çipleri, kapasitörler, dirençler ve konektörler gibi elektronik bileşenleri özelleştirilmiş bir PCB kartına hassas bir şekilde birleştirerek gerçekleştirir.

Unixplore ElektronikSensör PCBA, HDI (Yüksek Yoğunluklu Ara Bağlantı) teknolojisi kullanılarak tasarlanmış ve üretilmiştir. Geleneksel PCB'lerin aksine, mikro geçişler, kör ve gömülü geçişler, ince çizgi genişliği ve aralığı ve ped içi yol teknolojisi aracılığıyla devre kartının entegrasyonunu ve alan kullanımını önemli ölçüde artırır. Bu, onu özellikle otomotiv lastik basıncı sensörleri, endüstriyel sıcaklık ve nem sensörleri, ev aletleri dokunmatik sensörleri ve tıbbi kan oksijen sensörleri gibi küçük boyut, yüksek hassasiyet ve yüksek güvenilirlik gerektiren uygulamalar için uygun hale getirir.

Çekirdek Teknolojisi:

Sensör PCBA'nın performansını ve güvenilirliğini sağlamak için HDI teknolojisi tasarım özelliklerine sıkı sıkıya bağlı kalıyoruz. Çözüm planlamasından üretime kadar her adım "sensör ihtiyaçlarına uyum sağlamaya ve sinyal kalitesini optimize etmeye" odaklanır. Temel sürecin öne çıkanları aşağıdaki gibidir:

1. Özelleştirilmiş Gereksinim Analizi: Sensör Parametrelerinin Tam Olarak Eşleştirilmesi

İlk tasarım aşamasında mühendislik ekibimiz, sensörün işlevsel gereksinimlerini, boyut sınırlamalarını, çalışma ortamını, sinyal frekansını ve diğer temel parametreleri açıklığa kavuşturmak için müşterilerle yoğun bir şekilde iletişim kurar. Bu, aşırı tasarımdan veya yetersiz performanstan kaçınarak Sensör PCBA'nın katman sayısını, malzemelerini ve işlem yolunu belirlemenin temelini oluşturur.

2. Çok Katmanlı Panel İstifleme Tasarımı: Minyatürleştirme ve Yüksek Entegrasyonun Sağlanması

4-12 katmanlı HDI çok katmanlı kart istifleme yapısı kullanan kör ve gömülü kanallar, geleneksel geçiş deliklerinin yerini alarak devre kartının kapladığı alanı azaltır ve yüksek yoğunluklu bileşenlerin kablolama zorluklarını çözmek için devre düzenini optimize eder. Bu tasarım, minyatürleştirilmiş sensör ürünlerine mükemmel şekilde uyum sağlayarak PCBA hacminin %30-%50 oranında azaltılmasına olanak tanır.

3. İnce Çizgi Genişliği ve Aralığı + Via-in-Pad Teknolojisi: Alan Kullanımının İyileştirilmesi

Hat genişliği ve aralığı, yüksek yoğunluklu bileşenlerin kaynak ve kablolama gereksinimlerini karşılayarak 3mil/3mil'e ulaşabilir;

Via-in-Pad teknolojisi, via'ları doğrudan bileşen pedlerinin altında tasarlamak için kullanılır, devre kartı alanından önemli ölçüde tasarruf sağlar ve sinyal iletim yollarını azaltır, böylece sinyal bütünlüğünü artırır.

4. Yüksek Kaliteli Alt Yüzey Malzemelerinin Seçimi: Sinyal ve Termal Performansın Dengelenmesi

Uygulama senaryosuna göreSensör PCBA'sıFR-4 (geleneksel uygulamalar için), Rogers yüksek frekanslı laminatlar (yüksek frekans sensörleri için) ve alüminyum alt tabakalar (yüksek ısı dağılımı gereksinimleri için) gibi yüksek kaliteli alt tabaka malzemeleri, devre kartının iyi sinyal bütünlüğüne, ısı direncine ve mekanik dayanıklılığa sahip olmasını ve -40°C ile 125°C arası geniş bir sıcaklık aralığında çalışabilmesini sağlamak için seçilir.

5. Güç ve Topraklama Optimizasyonu: Elektromanyetik Parazitlerin Azaltılması

Komple güç ve toprak katmanları, çok katmanlı kart istifinde bir koruyucu katman oluşturacak şekilde tasarlanmıştır; güç gürültüsünü ve elektromanyetik paraziti (EMC) etkili bir şekilde azaltır, sensör tarafından toplanan sinyallere müdahale edilmemesini sağlar ve Sensör PCBA'nın ölçüm doğruluğunu artırır.

6. Termal Yönetim Tasarımı: Isı Dağıtımı Sorunlarını Çözmek

Yüksek güçlü sensör bileşenleri için, bileşenler tarafından üretilen ısıyı hızlı bir şekilde dağıtmak, yüksek sıcaklıklar nedeniyle performans düşüşünü veya ömrünün kısalmasını önlemek için PCBA üzerinde termal geçişler ve bakır topraklama düzlemleri tasarlanmıştır.

Üretim ve Kalite Kontrol: UNIXPLORE'un Uçtan Uca Kalite Güvencesi

Sensörün temel bileşeni olan Sensör PCBA, ürünün stabilitesini doğrudan belirler. UNIXPLORE, her Sensörün garanti altına alınmasını sağlamak için "hammadde tedarikinden bitmiş ürün teslimatına kadar" kapsamlı bir kalite kontrol sistemi kurmuştur.PCBAmüşteri gereksinimlerini karşılar:

1. Hammadde Tedariği: Orijinal Ürünler Garantili, İzlenebilir

Dünyaca ünlü bileşen tedarikçileriyle (TI, ST ve Infineon gibi) uzun vadeli ortaklıklar kurduk. Tüm bileşenler, sahte ve standart altı ürünleri ortadan kaldırmak için orijinal fabrika garanti sertifikaları ve malzeme izlenebilirlik kodları sağlayan meşru kanallar aracılığıyla satın alınır.

2. Üretim Ekipmanı: Yüksek Hassasiyetli Otomatik Üretim Hattı

Yamaha yüksek hızlı SMT yerleştirme makineleri, 10 bölgeli yeniden akışlı lehimleme fırınları ve tam otomatik AOI inceleme cihazları gibi gelişmiş ekipmanlarla donatılmış olarak bileşen yerleştirme, lehimleme ve test etmede otomasyona ulaşıyoruz. Yerleştirme doğruluğu ±0,02 mm'ye ulaşarak kaynak kalitesini garanti eder.

3. Üçlü Test: İstikrarlı Performansın Sağlanması

Her PCBA fabrikadan çıkmadan önce aşağıdaki testlerden geçer:

Elektrik Testi: Açık devreler ve kısa devreler gibi elektriksel arızaları tespit etmek için uçan prob testi / çivi yatağı testi;

Fonksiyonel Test: Sensörün sinyal toplama ve iletim performansını test etmek için gerçek çalışma ortamının simüle edilmesi;

Güvenilirlik Testi: Ürünün zorlu ortamlara uyum sağlayabilmesini sağlamak için yüksek ve düşük sıcaklıkta eskitme testleri, titreşim testleri ve tuz püskürtme testleri.

4. Üretim Kapasitesi: Farklı Sipariş İhtiyaçlarını Karşılamak

Şu anda yıllık üretim kapasitemiz 1,5 milyon PCBA ve 150.000 bitmiş ürüne ulaşıyor. İster küçük partili numune siparişleri, ister büyük hacimli seri üretim siparişleri olsun, zamanında teslim edebiliriz.
