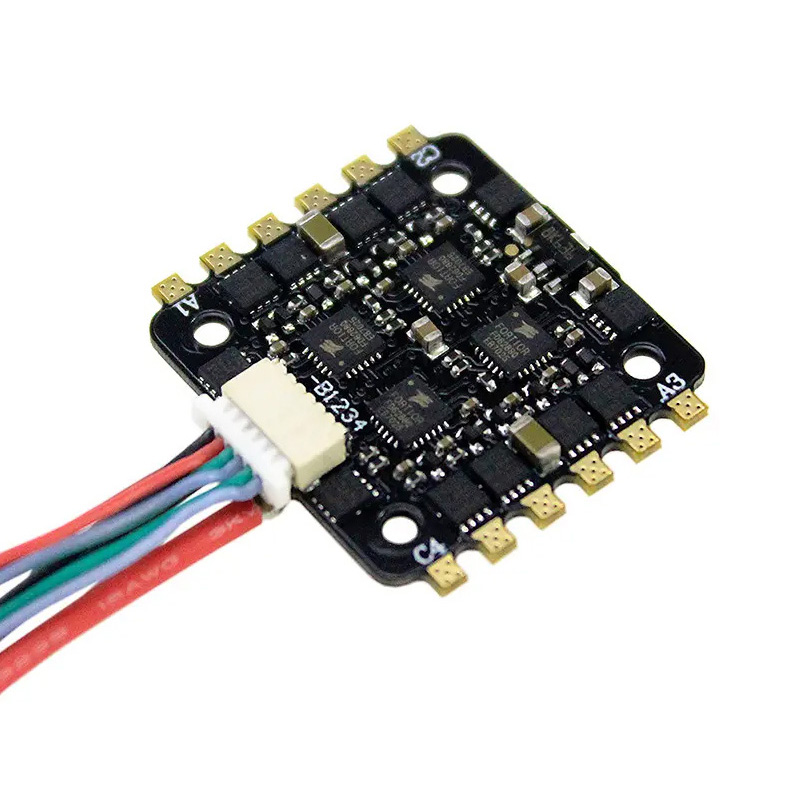

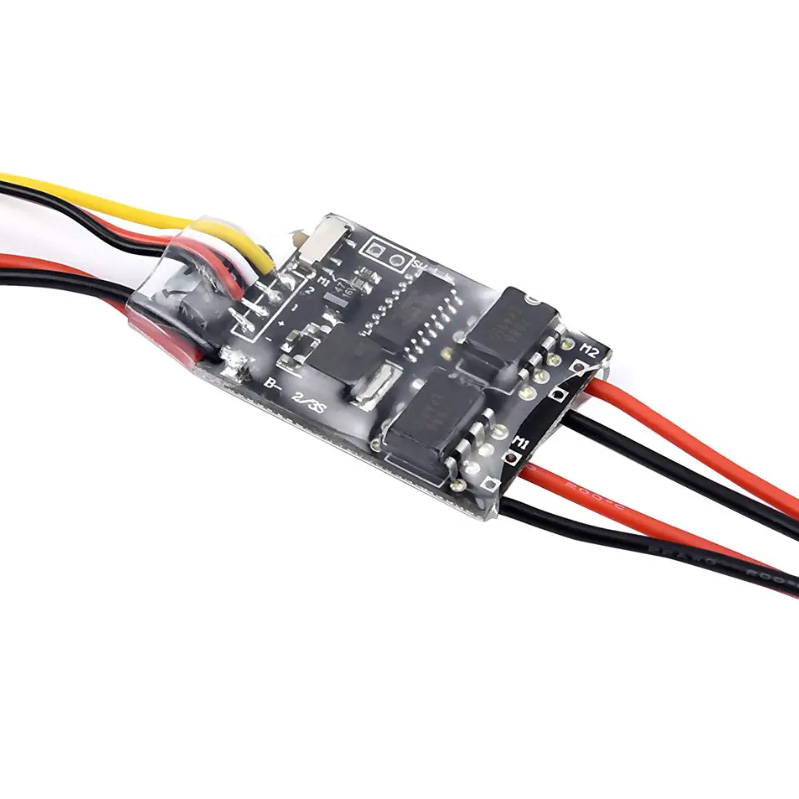

Uçak Aydınlatma PCBA

Havacılık elektroniği ve arıza analizi alanındaki 20 yıllık tecrübemle, uçuşa uygun düzenekleri topraklanmış donanımlardan ayıran özel tasarım uygulamalarını belgeledim. Bu kılavuz, uçak aydınlatma PCBA'sı için malzeme seçimini, termal yönetimi, sertifikasyon gerekliliklerini ve sahada test edilmiş parametreleri kapsar.

Uçak Aydınlatma Sistemi Çeşitleri

Uçak aydınlatması, her biri benzersiz PCBA gerekliliklerine sahip farklı kategorilere ayrılır.

Temel Teknik Özellikler

Çevresel Gereksinimler

Güç Girişi Özellikleri

Uçak Aydınlatma PCBA için Malzeme Seçimi

Çekirdek Malzeme: Karbon Kompozit mi yoksa Metal Çekirdek mi?

FR4 standardı, zayıf termal iletkenlik ve LED bileşenleriyle CTE uyumsuzluğu nedeniyle uçak aydınlatması için nadiren kabul edilebilir.

Dış aydınlatma için öneri:Karbon kumaş çekirdek veya bakır MCPCB kullanın. LED bileşenleriyle CTE uyumu (6-7 ppm/°C), termal döngü sırasında lehim bağlantısı kesme gerilimini -55°C'den +85°C'ye azaltır.

Bakır Ağırlığı Seçimi

Yüksek Güçlü Uçaklar için Termal Yönetim LED PCBA

Isıl İletkenlik Gereksinimleri

MCPCB'ler standart FR-4'e göre yaklaşık 10 kat daha fazla termal iletkenlik sunar; bu da daha iyi ısı dağılımı, daha parlak lümen çıkışı ve daha uzun LED ömrü anlamına gelir.

Temel kural:LED bağlantı sıcaklığındaki her 10°C'lik düşüş, bileşenin ömrünü iki katına çıkarır.

Dielektrik Katman Özellikleri

LED Pedler için Termal Via Stratejisi

PCBA'daki her yüksek güçlü LED için:

- Minimum 9 termal yol(0,3 mm çap) LED ped başına

- Doldurulmuş ve kapaklı vialarlehimlenebilirlik için gerekli

- Aralık yoluyla:1,0 mm'den 1,2 mm'ye kadar ızgara deseni

- Boşluk toleransı:Röntgende %25'in altında ped alanı görülüyor

Devre Topolojisi ve Kontrol Mimarisi

Dış Aydınlatma Kontrolü

Modern uçak dış aydınlatması, bağımsız kanal kontrolüne sahip programlanabilir LED sürücüleri kullanır.

Önerilen mimari:

- Programlanabilir sıra belleğine sahip I2C LED sürücü IC'si (örn. LP5562 veya benzeri)

- Yüksek akımlı LED dizileri için harici MOSFET aşaması

- Ayrı I2C veri yolları aracılığıyla FMU yedeklilik desteği

Programlanabilir sürücülerin faydaları:

- Aydınlatma dizileri programlama sonrasında bağımsız olarak çalışır

- Normal yanıp sönme modelleri için FMU müdahalesine gerek yoktur

- Bir FMU başarısız olursa zarif bozulma

Kabin İçi Aydınlatma

Uçak kabini LED aydınlatma sistemleri genellikle ayrı ayrı adreslenebilen LED-mikrokontrolör çiftlerini kullanır.

Esnek PCBAGenellikle kabin aydınlatmasının kavisli gövde yüzeylerine uyum sağlaması için kullanılır.

Dahili Test Ekipmanı (BITE)

Uçak aydınlatma PCBA'ları kendi kendine teşhis yeteneklerini içermelidir.

İzlenen parametreler:

- Giriş voltajı ve frekansı (U_LINE, LINN_SYNC)

- Sıcaklık (T_AMBIENT)

- Lamba/LED durumu (eski sistemler için FILAMENT_DETECT)

- Çıkış voltajı ve akımı

BITE'ın yanıtı:

- Arızayı kalıcı belleğe kaydedin

- İsteğe bağlı: ayrı çıkış yoluyla sinyal hatası

- Güvenliyse çalışmaya devam edin (zarif bozulma)

EMI ve Yıldırımdan Korunma

Yıldırımdan Korunma Gereksinimleri

Dış kanada/kuyruğa monteli ışıklar için:

EMI Azaltımı

Sertifikasyon ve Uyumluluk

Uçak Aydınlatma PCBA'sına İlişkin Temel Standartlar

Yeterlilik Testi Gereksinimleri

Uçak Aydınlatma PCBA SSS'leri

S1: Uçak dış aydınlatması için alüminyum çekirdekli ve bakır çekirdekli PCBA arasındaki fark nedir?

A:Alüminyum çekirdekli ve bakır çekirdekli PCBA arasındaki seçim, uçak dış aydınlatmasında termal performansı, ağırlığı ve güvenilirliği doğrudan etkiler.

Alüminyum MCPCB (Metal Çekirdek Baskılı Devre Kartı):

- Isı iletkenliği: 138-238 W/m·K

- Yoğunluk: 2,70 g/cm³ (hafif)

- CTE: 23-25 ​​ppm/°C

- Maliyet: Bakırdan %30-50 daha düşük

Bakır MCPCB:

- Isıl iletkenlik: 390-401 W/m·K (yaklaşık iki kat alüminyum)

- Yoğunluk: 8,96 g/cm³ (3,3 kat daha ağır)

- CTE: 16-17 ppm/°C (6-7 ppm/°C'deki LED bileşenlerle daha iyi uyum sağlar)

- Aşırı güç yoğunluğu için üstün (>2 W/cm²)

Uçak uygulamaları için karar matrisi:

Aşırı ortamlar için:Karbon kumaş çekirdekli PCB'ler, seramik LED paketleriyle yakından eşleşen yalnızca 4-6,5 ppm/°C CTE ile 175-300 W/m·K XY termal iletkenliği sunar. Bu, -55°C ila +85°C arasındaki hızlı sıcaklık döngüleri sırasında termal stresi en aza indirir.

S2: Uçak kabin aydınlatma sistemlerinde bulunan 400Hz AC gücüne göre nasıl tasarım yaparım?

A:Uçak kabini aydınlatması genellikle binalarda bulunan 50/60Hz yerine 400Hz'de 115V AC kullanır. Bu benzersiz tasarım gereksinimleri yaratır.

400Hz tasarım zorluğu:
50/60Hz için tasarlanmış standart güç kaynakları, transformatörlerdeki ve manyetik bileşenlerdeki çekirdek kayıpları nedeniyle 400Hz'de aşırı ısınacak veya arızalanacaktır.

Gerekli PCBA tasarım uyarlamaları:

400Hz PCBA için tasarım kontrol listesi:

1. Bileşen frekans derecelendirmelerini doğrulayın- Transformatörler ve indüktörler 400Hz çalışmayı belirtmelidir

2. Ani akımı ölç- 400Hz sistemler genellikle 50/60Hz tasarımlardan daha yüksek ani akıma sahiptir

3. Uçak sınıfı güçle test edin- Bir tezgah kaynağı değil, 400Hz'lik bir kaynak kullanın

4. Senkronizasyonu kontrol et- Birçok sistem frekans kilitli karartma gerektirir (ör. LINN-SYNC)

S3: Uçak aydınlatma PCBA'sında en yaygın arıza modları nelerdir ve bunları nasıl önleyebilirim?

A:Airbus ve Boeing aydınlatma tertibatlarının saha arıza analizine göre bu beş arıza modu hakimdir.

Arıza Modu 1: Transformatör arızası (ateşleme/başlatma devresi)

Önleme:

- Yeterli termal marja sahip transformatörleri belirtin

- Saklama malzemesinin -55°C ile +125°C arası dayanabileceğinden emin olun

- Yük altında uygun ikincil voltajın test edilmesi

Arıza Modu 2: Anahtarlama devrelerinde MOSFET arızası

Önleme:

- En az 2x çalışma voltajına uygun MOSFET'ler kullanın

- Akımı sınırlamak için kapı dirençleri (10Ω ila 100Ω) ekleyin

- Anahtarlama düğümleri arasında durdurma devrelerini dahil edin

- Sıcaklığa göre azaltma (150°C bağlantı dereceli parçaları kullanın)

Arıza Modu 3: Rezonans devrelerinde endüktör arızası

Önleme:

- UL sınıfı yalıtımlı indüktörleri belirtin

- Akım değerinin tepe çalışma akımını aştığından emin olun

- Kritik devreler için seri olarak termik sigorta ekleyin

Arıza Modu 4: Mikrodenetleyicinin sıfırlanması veya kilitlenmesi

Önleme:

- Özel voltaj denetleyici IC'yi kullanın (RC sıfırlama değil)

- Sıfırlama zamanlamasının veri sayfası gereksinimlerini karşıladığını doğrulayın

- Elektrik kesintisinin giderilmesi için gözlemci zamanlayıcısı ekleyin

Arıza Modu 5: Termal döngüden kaynaklanan lehim eklemi yorgunluğu

PCBA tasarımı yoluyla önleme:

- CTE uyumlu malzemeler kullanın- Bakır çekirdek (16-17 ppm/°C), seramik LED'lerle (6-7 ppm/°C) eşleştirildiğinde alüminyumdan (23-25 ​​ppm/°C) daha iyidir

- Yapışkan bağlama ekleyin- Büyük bileşenlerin altına epoksi veya silikon yapıştırıcı uygulayın

- Ped geometrisini optimize edin- Açık delikli bileşenlerde damla pedler ve daha büyük halka şeklinde halkalar kullanın

- Saksı dikmeyi düşünün- Dış montajlar için dolgu bileşiği termal-mekanik gerilimi azaltır

Kapsamlı testler:
Uçuş onayından önce PCBA'nın DO-160 termal çevrimini geçmesi gerekir:

- İç mekan için minimum 500 döngü

- Dış mekan için 1000'den fazla döngü

- Gerçek kurulum konumuyla eşleşen sıcaklık aralığı

Özet: Uçak Aydınlatma PCBA Tasarım Kontrol Listesi

Düzgün tasarlanmış bir uçak aydınlatma PCBA'sı, sıfır bakım erişimiyle 50.000'den fazla uçuş saati boyunca sürekli olarak çalışır. MCPCB termal yönetimi, programlanabilir LED sürücüleri ve DO-160 yeterlilik testinin birleşimi, havacılığın talep ettiği güvenilirliği sağlar.
