Güvenilir Bir Dikim Işığı PCBA Nasıl Yapılır
Bitki ışıkları (bahçecilik LED armatürleri) zorlu koşullar altında çalışır: günlük 12-16 saat sürekli çalışma, yüksek nemli ortamlar (%60-90 bağıl nem) ve önemli termal stres. PCBA tüm tesisatın omurgasıdır; buradaki arıza, mahsul kaybı ve enerji israfı anlamına gelir.
Endüstriyel ve tarım sektörlerinde güç elektroniği ve PCB üretiminde 20 yıllık tecrübemle yüzlerce büyüyen ışık alanı arızasını analiz ettim. Bu kılavuz, hafif PCBA ekimi için malzeme seçimini, termal yönetimi, spektrum tasarımını ve kanıtlanmış güvenilirlik parametrelerini kapsar.
Bir Dikim Işığı PCBA'nın Yapması Gerekenler
Bitkilendirme ışığı PCBA, yapay ışık yoluyla bitki fotosentezini destekler. Standart aydınlatmanın aksine, bahçecilik PCBA'nın sürekli yüksek güçlü çalışmayı yönetirken belirli dalga boylarını (çiçeklenme için kırmızı, bitkisel büyüme için mavi) sunması gerekir.
Bir dikim ışığı PCBA'nın temel işlevleri:
- Spektral çıkış kontrolü:≤±5 nm sapmayla hassas dalga boylarında (660 nm kırmızı, 450 nm mavi) LED çiplerini çalıştırır
- Termal dağılım:Lümenin erken tükenmesini önlemek için LED bağlantı noktalarındaki ısıyı giderir
- Güç düzenlemesi:LED dizileri için AC girişini (85-265V) veya DC girişini (12-52V) sabit sabit akıma dönüştürür
- Çevre koruma:Sera nemine ve sıcaklık değişimlerine dayanıklıdır
Standart LED PCBA'dan temel fark:Hafif PCBA'lar dikmek için daha yüksek güç yoğunluğu (kart başına 40W ila 200W+) ve farklı ürün türleri için özel spektrum ayarı gerekir.
Temel Teknik Özellikler
Büyüme Aşamasına Göre Spektral Gereksinimler
Büyüme AşamasıBaskın Dalga Boyu Tipik Kırmızı:Mavi OranUygulamaBitkisel (yapraklar/gövdeler)450nm (mavi)3:1 - 4:1Marul, otlar, yapraklı yeşilliklerÇiçeklenme / Meyve Verme660nm (kırmızı)5:1 - 9:1Domates, biber, kenevirTam Spektrum400-700nm + beyazDeğişkenEk sera aydınlatması
Mevcut bahçecilik LED standartlarına ve üretici spesifikasyonlarına dayanmaktadır.
Elektrik ve Güç Özellikleri
ParametreDüşük Güç (Ev/Kendin Yap)Orta Güç (Ticari)Yüksek Güç (Dikey Çiftlik)Toplam Güç10W-40W40W-120W120W-300W+Giriş Voltajı12V-24V DC45-52V DC48V DC veya AC 85-265VLED Akımı Kanal350mA-700mA700mA-1500mA1500mA-2800mACakım Sapması±5%±2%±1%Güç Dönüşüm Verimliliği>85%>90%>93%
Ticari ekim ışığı PCBA spesifikasyonlarından elde edilen güç aralıkları.
Fiziksel ve Termal Özellikler
ParametreFR4 StandartAlüminyum MCPCBbakır MCPCBTermal İletkenlik0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KBakır Ağırlığı1 oz1-2 oz2-3 ozKatman Sayısı2-4 katman1-2 katman1-2 katmanMaksimum Çalışma Sıcaklığı130°C (Tg)60°C yüzey70°C yüzeyTipik UygulamaDüşük güç (<30W)Çoğu ticari ışıkOlağanüstü yüksek güç
Bahçecilik uygulamalarına yönelik PCB üretim standartlarına dayanmaktadır.
PCB Malzeme Seçimi: Güvenilirlik Açısından Kritik
PCB malzemesinin seçimi doğrudan bitki ışık ömrünü ve performansını belirler.

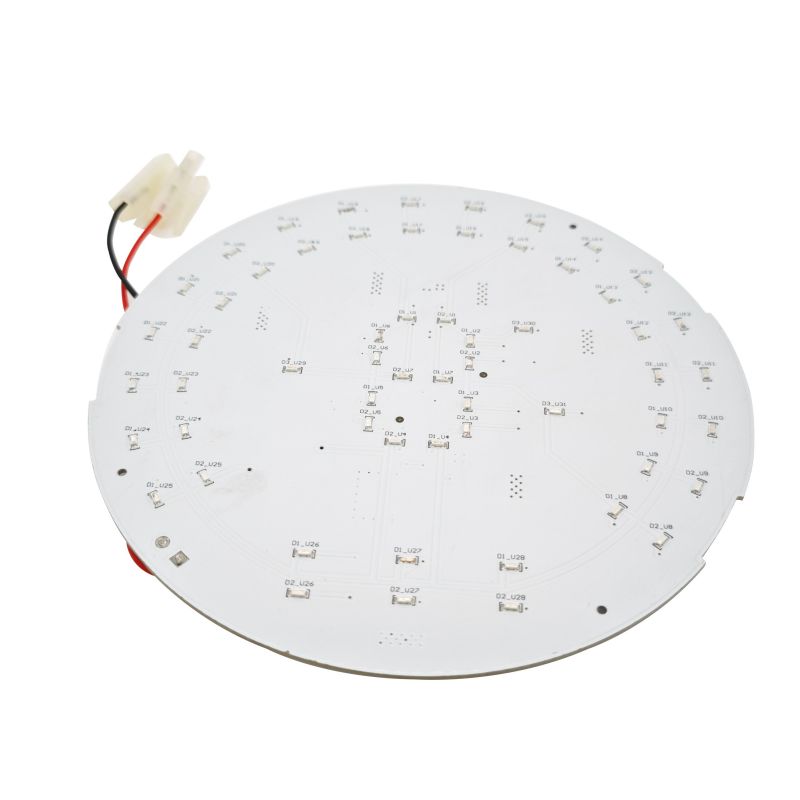

Alüminyum MCPCB (Işık Dikiminde En Yaygın)
Alüminyum MCPCB'ler ticari ekim hafif PCBA'larının %80'inden fazlasını oluşturur. En iyi termal performans ve maliyet dengesini sunarlar.
ParametreStandart AlüminyumYüksek Performanslı AlüminyumTermal İletkenlik1-3 W/m·K5-9 W/m·KDielektrik Katman Kalınlığı50-100μm75-150μmArıza Gerilimi2-3 kV3-5 kVm² başına maliyet (toplu)~$30~$50
Alüminyum ne zaman seçilmeli:Çoğu ticari dikim ışığı 40W'tan 200W'a kadardır. 1-3 W/m·K alüminyum PCB standart LED yoğunlukları için yeterlidir.
FR4 (Maliyete Duyarlı veya Düşük Güç)
FR4 ekim ışığı PCBA'ları yalnızca aşağıdakiler için uygundur:
- 30W'ın altındaki düşük güçlü armatürler
- Harici soğutuculu tasarımlar
- Kısa süreli veya hobi amaçlı uygulamalar
Sınırlama:FR4 ısıyı etkili bir şekilde dağıtamaz. LED bağlantı sıcaklıkları, eşdeğer alüminyum MCPCB tasarımlarına göre 15-25°C daha yüksektir.
Seramik PCBA (Birinci Sınıf / Yüksek Güvenilirlik)
Seramik alt tabakalar (alümina veya alüminyum nitrür) dielektrik tabakayı tamamen ortadan kaldırarak 20-200+ W/m·K termal iletkenliğe ulaşır.
Şunun için en iyisi:Aşırı yüksek güç yoğunluğu (>3 W/cm²) veya mutlak güvenilirlik gerektiren uygulamalar.
Sürekli Çalışma için Termal Yönetim
Dikim ışıkları yılda 365 gün, günde 12-16 saat çalışır. Termal yönetim 1 numaralı güvenilirlik faktörüdür.
Termal Yol Optimizasyonu
Temel kural:LED bağlantı sıcaklığındaki her 10°C'lik azalma ömrü iki katına çıkar.
Tasarım ÖğesiGereksinimDoğrulama YöntemiLED pedlerin altındaki termal yollarLED başına minimum 9 yol (0,3 mm çap)X-ışını incelemesiDoldurma yoluylaBakır veya epoksi ile doldurulmuş ve kapatılmıştırEnine kesitIsı yayılımı için bakır alanYüksek güçlü LED başına 300-500mm²PCB düzeni incelemesiTermal ped üzerinde lehim kapsamı%80-90 kapsama (büyük boşluk yok)X-ışını, boşluk <%25Yüzey sıcaklığı (tam durumda) yük)60°C'nin altında (LED ped alanı)Termal görüntüleme
Termal Arayüz Malzemesi (TIM)
MCPCB ile fikstür soğutucu arasında:
- Gerekli TIM:Silikon veya seramik termal ped (minimum 3 W/m·K)
- Kalınlık:0,5 mm ila 1,5 mm
- Sıkıştırma:Hava boşluklarını ortadan kaldırmak için %20-30
Akım İzleri İçin Bakır Ağırlığı
İz Başına AkımMinimum Bakır AğırlığıÖnerilen Bakır Ağırlığı<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz lehim açıklığıyla3A+2 oz paralel izli3 oz
Bahçecilik aydınlatmasına yönelik IPC-2221 mevcut kapasite standartlarına dayanmaktadır.
Spektrum Tasarımı ve Dalga Boyu Kontrolü
Bitkiler, farklı büyüme aşamaları için spesifik ışık spektrumlarına ihtiyaç duyar. PCBA'nın bu dalga boylarını hassas bir şekilde iletmesi gerekir.
Bitki Işıkları için Standart Dalga Boyları
DalgaboyuRenkFonksiyonLED Çip Tipi450-460nmKraliyet MaviBitkisel büyüme, klorofil emilimiMavi LED660-665nmKoyu KırmızıÇiçek açma, meyve verme, fotomorfogenezKırmızı LED730-740nmUzak KırmızıEmerson etkisi, çiçeklenme başlatmaUzak Kırmızı LED3000K-5000KBeyazTam spektrum, görsel konforBeyaz LED
Kırmızı:Mavi Oranı Önerileri
Bitki TürüÖnerilen Kırmızı:Mavi OranNotlarYapraklı yeşillikler (marul, ıspanak)3:1 ila 4:1Kompakt büyüme için daha yüksek maviMeyveli bitkiler (domates, biber)5:1 ila 9:1Çiçek/meyve gelişimi için daha yüksek kırmızıBitkiler (fesleğen, kişniş)4:1 ila 6:1Dengeli spektrumTam döngü esrar4:1 (sebze) ila 8:1 (çiçek)Ayarlanabilir spektrum tercih edilen
Endüstri kaynaklarından elde edilen bahçecilik LED tasarım yönergelerine dayanmaktadır.
Dalgaboyu Kararlılığı için Akım Kontrolü
LED dalga boyu akım değişimine göre değişir. Spektral doğruluğu korumak için:
- Maksimum akım sapması:Tüm LED dizilerinde ±%2
- Önerilen sapma:Premium tasarımlar için ±%1
- Ölçüm yöntemi:Seri direnç voltaj düşüşü veya hat içi akım ölçer

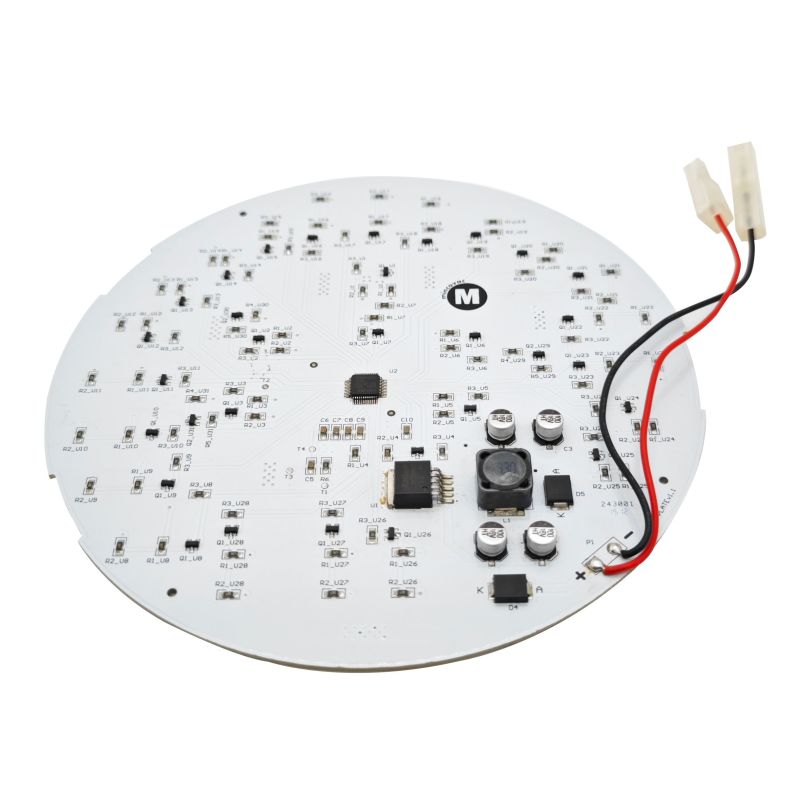

Sürücü Topolojisi ve Devre Tasarımı
Sabit Akım ve Sabit Gerilim
Hafif PCBA'ların ekimi gerektirirsabit akım sürücüsüSabit dalga boyunu korumak ve termal kaçmayı önlemek için her bir LED dizisi için.
TopolojiEn İyisiAvantajlarDezavantajlarDoğrusal sabit akımDüşük güç (<30W)Basit, düşük EMIIYüksek voltaj düşüşünde verimsizBuck dönüştürücüOrta güç (30-100W), Vin > VfVerimli (%90-95) İndüktör, anahtarlama gürültüsü gerektirirYükseltme dönüştürücüsüVf > Vin'li LED dizileriKademe kapasitesiDaha yüksek bileşen sayısıÇok kanallı sabit akımYüksek güç (>100W), ayarlanabilir spektrumBireysel kanal kontrolü, yüksek verimlilikKarmaşık, daha yüksek maliyet
Koruma Devreleri Gerekli
Koruma TürüBileşen SpesifikasyonTers polariteSchottky diyot veya P-FETBGirişteki negatif voltajı bloke ederAşırı voltajTVS diyotMaksimum 1,2x girişte kelepçeAşırı akım (kanal başına)PTC sigortası veya algılama direnci + kesme1,3x nominal akımda açma ESD korumasıGirişlerde Zener diyotları±8kV minimum
Yetiştirme Odaları için Çevre Koruma
Dikim ışıkları yüksek nemli ortamlarda (%60-90 bağıl nem) çalışır. Güvenilir çalışma için nem koruması zorunludur.
Uyumlu Kaplama Gereksinimleri
Kaplama TürüEn İyi Uygulama YöntemiYeniden İşlenebilirlikAkrilik (AR)Genel bahçecilikSprey veya daldırmaKolaySilikon (SR)Aşırı nem, esnek PCBSeçici spreyZorÜretan (UR)Tuzlu su veya kimyasallara maruz kalmaSpreyÇok zor
Minimum kaplama kalınlığı:0,03 mm (1,2 mil)
Neme Karşı Koruma Kontrol Listesi
- Uyumlu kaplamatüm lehim bağlantılarının ve açıktaki bakırın üzerinde
- Saksıcılıkkonnektörler ve yüksek voltajlı alanlar için (zor ortamlar için isteğe bağlı)
- Mühürlü konektörler(Dış mekan veya yüksek nemli seralar için minimum IP65)
- ENIG yüzey kaplaması(bakır korozyonunu önler; HASL önerilmez)
Çalışma Ortamı Sınırları
Parametreİç Mekan BüyümeSeraDış MekanNem aralığı40-70% RH60-90% RH10-100% RHSıcaklık aralığı15-30°C-5 ila 40°C-20 ila 50°CMinimum IP derecesiIP20 (iç mekan kuru)IP44 (su sıçraması)IP65 (hava koşullarına dayanıklı)
Işık PCBA Yerleşim Kuralları Dikim
Kural 1: Ayrı Güç ve Sinyal
- AC/DC giriş bölümünü LED sürücü izlerinden izole tutun
- Minimum kaçak mesafesi: Yüksek gerilim ve alçak gerilim alanları arasında 3 mm
Kural 2: Yüksek Akım Döngülerini Kısaltın
- LED sürücülerini LED konektörlerine mümkün olduğunca yakın yerleştirin
- EMI'yi azaltmak için döngü alanını en aza indirin
Kural 3: LED'ler için Termal Ped Tasarımı
- Her LED termal ped minimum 9 termal yol (0,3 mm) gerektirir
- Lehimlenebilirlik için vialar doldurulmalı ve kapatılmalıdır
Kural 4: Zemine Bakır Dökün
- 2. katmanda sağlam zemin düzlemi kullanın (2 katmanlı MCPCB için zemin metal çekirdektir)
- FR4 tasarımları için: minimum bölünmeye sahip özel zemin katmanı
Kural 5: Papatya Zinciri Güç Dağıtımı
- Uzun doğrusal ekim hafif PCBA'ları için (1500 mm'ye kadar), güç hatlarını merkezi bir veri yolu olarak yönlendirin
- Her LED segmentini önceki segmentin sonundan değil veri yolundan besleyin
İmalat ve Montaj Gereksinimleri
Işık PCBA Dikim için SMT Montaj Özellikleri
ParametreGereksinimDoğrulamaLehim pastasıKurşunsuz (SAC305 veya benzeri)RoHS uyumluluğu
Işık PCBA Dikimi için Kalite Testi
Test Yöntemi Başarılı/Başarısız Kriteri Devre içi test (ICT) Otomatik prob fikstürü Tüm bileşenler mevcut, doğru değerler LED polarite kontrolü Diyot modu veya görsel inceleme % 100 doğru yönlendirme Tam yükte termal görüntüleme 1 saatlik çalışmadan sonra IR kamera Sıcak nokta yok > 70°C (LED pedler < 60°C hedef) Spektral doğrulama Spektrometre (0,1 nm çözünürlük) Dalga boyu sapması ≤±5 nm Teknik özellikler Yanma testi Tam güçte 24-48 saat, oda ortamı LED arızası yok, titreme yok
Ticari ekim hafif PCBA üretimi için bu parametrelerin %100 test edilmesi önerilir:
- LED polarite kontrolü(otomatik optik inceleme)
- Lehim bağlantı kalitesi(Tüm güç bileşenlerinde AOI)
- Açık/kısa test(uçan sonda veya çivi yatağı)
- Termal doğrulama(numune bazında, üretimin %10'u)
Dikim Işığı PCBA SSS
Soru 1: Günde 18 saat çalışan yüksek güçlü (200W+) bitkilendirme ışığı için en iyi PCB malzemesi hangisidir?
A:Yüksek güçlü sürekli çalışma için,minimum 3 W/m·K ısı iletkenliğine sahip alüminyum MCPCBstandart seçimdir. İşte gerçek saha verilerine dayanan karar matrisi:
Güç SeviyesiÖnerilen MalzemeTermal İletkenlikBeklenen Ömür40W-100WStandart alüminyum MCPCB (1-2 W/m·K)1-2 W/m·K30.000-50.000 saat100W-200WYüksek performanslı alüminyum (3-5 W/m·K)3-5 W/m·K50.000-70.000 saat200W-300W+Birinci sınıf alüminyum (5-9 W/m·K) veya bakır çekirdek5-9+ W/m·K70.000-100.000 saat
Yüksek güç için neden FR4 yerine alüminyum:200W'lık bir bitki ışığı önemli miktarda ısı üretir. FR4'ün ısı iletkenliği yalnızca 0,3-0,5 W/m·K'dir ve bir yalıtkan görevi görür. LED bağlantı sıcaklığı dakikalar içinde 100°C'yi aşarak hızlı lümen kaybına neden olur (6 ay içinde %30-50 kayıp).
Seramik PCBA alternatifi:Aşırı güvenilirlik için veya PCB boyutu ciddi şekilde kısıtlandığında (yüksek güç yoğunluğu >3 W/cm²), seramik alt tabakalar (alümina veya alüminyum nitrür) dielektrik tabakayı tamamen ortadan kaldırarak 20-200+ W/m·K değerine ulaşır. Ancak maliyeti alüminyum MCPCB'ye göre 3-5 kat daha yüksektir.
Çoğu ticari yetiştirici için sonuç:Yüksek performanslı alüminyum MCPCB (5 W/m·K), 200W+ armatürler için en iyi maliyet ve güvenilirlik dengesini sağlar.
S2: Bitkisel ışık PCBA'm için izin aşırı ısınmasını önlemek amacıyla gerekli bakır ağırlığını nasıl hesaplarım?
A:Bahçıvanlığa özgü bu yönergelerle birlikte IPC-2221 formülünü kullanın. Aşırı ısınma, yüksek güçlü ekim ışıklarında yaygın bir arıza modudur.
Adım 1 - İz başına maksimum akımınızı belirleyin:
48V'de tipik bir 100W bitki ışığı için: Akım = 100W / 48V = dizi başına 2,08A
Adım 2 - İzin verilen sıcaklık artışını (ΔT) seçin:
- 10°C artış:50.000 saatten fazla kullanım ömrü için muhafazakar (ticari kullanım için önerilir)
- 20°C artış:Tüketici sınıfı için kabul edilebilir
- 30°C artış:Yüksek risk --- iz zamanla lehim bağlantılarını zayıflatacaktır
Adım 3 - Akıma göre bakır ağırlığını seçin:
Akım1 oz Bakır Gerekli Genişlik (ΔT=20°C)2 oz Bakır Gerekli Genişlik (ΔT=20°C)Öneri1A30 mil (0,76 mm)15 mil (0,38 mm)1 oz kabul edilebilir2A70 mil (1,78 mm)35 mil (0,89 mm)2 oz tercih edilir3A120 mil (3,05 mm)60 mil (1,52 mm)minimum 2 oz5A220 mil (5,59 mm)110 mil (2,79 mm)3 oz önerilir
Adım 4 - Basitleştirilmiş formülü kullanarak hesaplama yapın (dış izler için, 2 oz bakır):
Genişlik (mil) = Akım (Amper) × 35 (ΔT=20°C için)
2,08A örneği: 2,08 × 35 = 73 mil (1,85 mm) minimum genişlik
%20 güvenlik marjı eklenmesi:73 × 1,2 = 88 mil (2,23 mm)
Hafif PCBA ekimi için profesyonel öneri:
- Minimum 2 oz bakır kullanın>1A taşıyan tüm izler için
- 3 ons bakır kullanın>3A taşıyan izler için veya kart alanı sınırlı olduğunda
- Lehim maskesi açıklığı ekleyinyüksek akım izlerinde ---ek lehim mevcut kapasiteyi %20-40 artırır
Doğrulama yöntemi:Prototip montajından sonra tam yükte kızılötesi kamerayla iz sıcaklığını ölçün. Herhangi bir iz 70°C'yi aşarsa bakır ağırlığını artırın veya izi genişletin.
S3: Dikim ışığı PCBA'sında düzensiz ışık çıkışına veya titremeye neden olan şey nedir ve bunu nasıl düzeltirim?
A:Düzensiz ışık çıkışı ve titremenin nedeni genellikleparalel LED dizileri arasındaki akım uyumsuzluğuveyayetersiz toplu kapasite. İşte teşhis sırası:
Temel neden 1 - Paralel dizilerdeki mevcut uyumsuzluk (en yaygın):
Tek bir sabit akım sürücüsüne birden fazla LED dizisi paralel olarak bağlandığında, ileri gerilimdeki (Vf) küçük farklılıklar bir dizinin diğerlerinden daha fazla akım çekmesine neden olur. En sıcak dize en fazla akımı çeker, daha da ısınır (Vf sıcaklıkla birlikte düşer) ve daha da fazla akım çeker; termal kaçak.
Çözüm:
- Bir tane kullandizi başına ayrı sabit akım sürücüsü(yüksek güç için tercih edilir)
- Veya ekledengeleme dirençleri(0,5-2Ω) akımı eşitlemek için her diziyle seri halinde
- Direnç gücü: P = I² × R (örn. 1A² × 1Ω = 1W direnç)
Temel neden 2 - Sürücü çıkışında yetersiz toplu kapasitans:
Darbe genişliği modülasyonlu (PWM) karartma, çıkış kapasitansının çok küçük olması durumunda gözle görülür bir titreme oluşturur. LED akımı her PWM döngüsünde yükselir ve düşer.
PWM FrekansıMinimum Toplu KapasiteTitreşim Görünürlüğü100-200 Hz1000μF+Çoğu kişi tarafından görülebilir500-1000 Hz470μFFBazıları tarafından algılanabilen titreşim1000-4000 Hz100μFGenel olarak titreşimsiz>4000 HzGerekli değilGörünür titreşim yok
Düzeltmek:LED çıkışına 100-470 µF elektrolitik kapasitör ve yüksek frekans filtreleme için 10 µF seramik kapasitör ekleyin.
Temel neden 3 - LED bağlantılarındaki zayıf lehim bağlantıları:
LED pedindeki çatlak veya soğuk lehim bağlantısı kesintili bağlantıya neden olur. Kart ısınırken ve soğurken LED titreyebilir, kararabilir veya tamamen arızalanabilir.
Algılama yöntemi:
- Işık çalışırken her LED'e plastik bir aletle hafifçe vurun
- Titreme meydana gelirse lehim bağlantısını yeniden akıtın
- SMT LED'ler için, pedin etrafındaki çatlakları büyütme altında inceleyin
Temel neden 4 - Gerilim düşüşüne neden olan yetersiz iz genişliği:
Yüksek güçlü tellerdeki uzun, dar izler voltaj düşüşüne neden olur. İzin en ucundaki LED'ler, sürücünün yakınındaki LED'lere göre daha az akım alır.
Düzeltmek:
- Gerilim düşüşünü hesaplayın: V_drop = I × R_trace
- 24 inç üzerindeki 100mil (2,54mm) 1oz iz üzerindeki 2A dizi için: R ≈ 0,24Ω, V_drop ≈ 0,48V
- Bu kabul edilebilir. V_drop >0,5V için iz genişliğini artırın veya 2 ons bakır kullanın
Hızlı doğrulama:Her dizideki ilk LED ve son LED'deki voltajı ölçün. Fark 0,3V'u aşarsa iz tasarımını yükseltin.
Işık PCBA Dikimi için Üretim Test Kontrol Listesi
Seri üretim için ekim ışığı PCBA'sını onaylamadan önce şu beş testi doğrulayın:
| Test | Yöntem | Başarılı/Başarısız Kriterleri |
|---|---|---|
| Spektral çıktı | Küre veya spektrometrenin entegre edilmesi | Hedeften dalga boyu sapması ≤±5nm |
| Termal performans | Tam yükte 1 saat sonra IR kamera | Hiçbir nokta >70°C; LED pedler <60°C |
| Mevcut bakiye | Her paralel dizideki akımı ölçün | Diziler arasındaki sapma <%5 |
| Nem direnci | 40°C'de 48 saat boyunca %85 bağıl nem, elektrikli | Korozyon yok, titreme yok, arıza yok |
| Kullanım ömrü doğrulaması (hızlandırılmış) | 85°C/%85 bağıl nem, 1000 saat (THB testi) | Lümen amortismanı <%10 |
Ticari siparişler için:Termal görüntüleme raporlarını ve spektral doğrulama verilerini içeren PPAP (Üretim Parçası Onay Süreci) belgelerini isteyin.
Özet: Güvenilir Ekim Işığı PCBA Kontrol Listesi
Tasarım ElemanıGereksinimPCB malzemesiAlüminyum MCPCB (1-9 W/m·K) çoğu için; Yalnızca düşük güç için FR4 (<30W)Bakır ağırlığıGüç izleri için minimum 2 oz; sinyal için 1 ozTermal yönetimLED başına 9'dan fazla termal yol; PCBA ve soğutucu arasında TIM; yüzey sıcaklığı <60°CSpektrum kontrolüKırmızı (660nm), Mavi (450nm); mahsule dayalı oran; akım sapması <±%2 Sürücü topolojisi Dizi başına sabit akım; spektrum ayarı için ayrı sürücü kanallarıNem korumasıKonformal kaplama (akrilik veya silikon); ENIG yüzey kalitesi; mühürlü konnektörlerAkım dengelemeParalel diziler için ayrı sürücüler veya dengeleme dirençleriSertifikalarRoHS, UL (ticari donanımlar için)TestlerSpektral, termal, akım dengesi, nem direnci, THB hızlandırılmış yaşlanma
Güvenilir bir ekim ışığı PCBA, uygun termal yönetimi (alüminyum MCPCB, 2+ oz bakır, termal yollar), hassas spektrum kontrolünü (sabit akım sürücüsü, dalga boyu sapması ≤±5nm) ve çevre korumayı (uygun kaplama, sızdırmaz konektörler) birleştirir. En yaygın saha arızaları (düzensiz ışık çıkışı, titreme ve erken LED arızası) yetersiz termal tasarımdan veya paralel diziler arasındaki akım uyumsuzluğundan kaynaklanır. Ticari olarak büyüyen ortamlarda 50.000 saatten fazla çalışmaya ulaşmak için 2 ons bakıra, kanal başına ayrı sabit akım sürücülerine ve termal doğrulama testlerine öncelik verin.
