Tüketici elektroniği ve PCB üretimindeki 20 yıllık tecrübemle binlerce tavan lambası düzeneğini inceledim. Bu kılavuz, tavan lambası PCBA tasarımına özgü malzeme seçimini, termal yönetimi, sürücü topolojilerini ve uyumluluk gereksinimlerini kapsar.
Tavan Lambası PCBA'nın Yapması Gerekenler

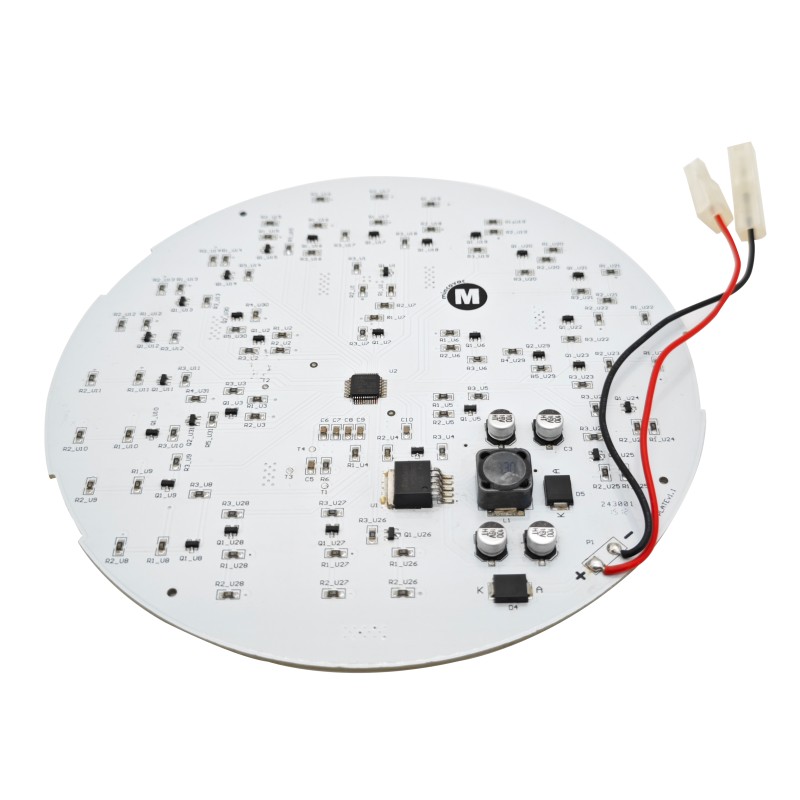

Tavan lambası PCBA (Baskılı Devre Kartı Düzeneği), LED ışık kaynağını kontrol eder ve ona güç verir. Çıplak PCB'den farklı olarak PCBA, karta lehimlenmiş tüm bileşenleri içerir; LED'ler, sürücüler, dirençler, kapasitörler ve konektörler.
Tavan lambası PCBA'nın temel işlevleri:
- AC'den DC'ye dönüştürme (entegre sürücü varsa):LED'ler için 110-277V AC'yi düşük voltajlı DC'ye dönüştürür
- Sabit akım düzenlemesi:Giriş voltajı dalgalanmalarına rağmen sabit LED akımını korur
- Termal yönetim:Erken arızayı önlemek için ısıyı LED bağlantı noktalarından uzaklaştırır
- Karartma kontrolü (isteğe bağlı):Duvar dimmerli arayüzler (0-10V, TRIAC veya PWM)
Çıplak PCB'den farkı:Çıplak bir PCB'de bakır izleri ve pedler bulunur ancak hiçbir bileşen yoktur. Bir PCBA tamamen monte edilmiştir ve aydınlatma armatürüne takılmaya hazırdır.
Temel Teknik Özellikler
Giriş Gücü Parametreleri
ParametreStandart AralıkYüksek Performans AralığıGiriş Gerilimi (AC)110-120V (ABD) veya 220-240V (AB)90-277V (evrensel)Giriş Frekansı50/60 Hz50/60 HzGüç Faktörü (PF)>0,70 (tüketici)>0,90 (ticari)Toplam Harmonik Bozulma (THD)<20%<%15 (DLC) Aşırı Gerilim Koruması1 kV (temel)2-4 kV (ticari)
Energy Star ve DLC standartlarına göre güç faktörü ve THD gereksinimleri.
LED Çıkış Özellikleri
ParametreDüşük GüçOrta GüçYüksek GüçToplam Lümen Çıkışı800-1500 lm (60W akkor yerine geçer)1500-3000 lm3000-5000 lm+LED Sayısı18-4848-100100-200+LED Akımı50-150 mA150-300 mA300-700 mToplam Güç8-15W15-30W30-60W
Fiziksel Özellikler
ParametreFR4 StandartAlüminyum MCPCBKart ŞekliYuvarlak, kare veya özelYuvarlak, kare veya özelÇap (tipik yuvarlak)100 mm ila 300 mm100 mm ila 300 mmBakır Ağırlığı1 oz (sinyal), 2 oz (güç)1-2 ozKatman Sayısı2 katman (en yaygın)1-2 katmanTermal İletkenlik0,3-0,5 W/m·K1-9 W/m·K
PCB Malzeme Seçimi: FR4 ve Alüminyum MCPCB
FR4 ve alüminyum MCPCB (Metal Çekirdek PCB) arasındaki seçim, tavan lambası PCBA tasarımında en önemli karardır.
Karşılaştırma Tablosu
ÖzellikFR4 PCBAAlüminyum MCPCBTermal iletkenlikZayıf (0,3-0,5 W/m·K)İyi ila mükemmel (1-9 W/m·K)AğırlıkHafifOrtaMaliyet (düşük hacim)DüşükOrta (FR4'ten %30-50 daha yüksek)150mA'de LED ömrü30.000-40.000 saat50.000+ saatEn iyi uygulamaDüşük güç (<12W), değiştirilebilir ampulOrta ila yüksek güçlü tavan armatürleri
Karar Matrisi
Tavan Işığı GücüÖnerilen PCBA MalzemesiReason5W-12W (küçük gömme montaj)FR4 (2 katmanlı)Daha düşük maliyet, kabul edilebilir ısı12W-25W (standart tavan)Alüminyum MCPCB (1-2 W/m·K)Termal yönetim kritik25W-50W (büyük paneller)Yüksek performanslı alüminyum (3-5 W/m·K)LED'in aşırı ısınmasını önler50W+ (ticari)Birinci sınıf alüminyum (5-9 W/m·K) veya bakır çekirdekGüvenilirlik için zorunludur
Temel kural:15W üzerindeki tavan lambaları için alüminyum MCPCB kullanın. FR4, ısı birikmesi nedeniyle erken LED arızasına neden olur.
Tavan Lambası PCBA için Sürücü Topolojisi
Tavan lambası PCBA'ları iki ana sürücü mimarisini kullanır: entegre (aynı karttaki bileşenler) veya uzak (ayrı sürücü kartı).
Entegre ve Uzak Sürücü
AspectEntegre Sürücü (COB veya doğrusal)Uzak Sürücü (ayrı kart)Sürücü konumuLED'lerle aynı PCBA'da Ayrı kart, kablolarla bağlanırTipik güç5W-25W15W-100W+Verimlilik80-88%85-93%Titreme performansıBasit doğrusal sürücülerle zayıf olabilirUygun filtrelemeyle mükemmelKarartma uyumluluğuSınırlı (yalnızca TRIAC)Geniş (0-10V, TRIAC, DALI)MaliyetDaha düşük (tek kart)Daha yüksek (iki kart)En iyisiMaliyete duyarlı, karartmayan armatürlerTicari, kısılabilir, yüksek güçlü
Sabit Akım ve Sabit Gerilim
Sürücü TipiEn İyisi AvantajlarıDezavantajlarıSabit akım (CC)Doğrudan tahrikli LED dizileriDaha basit, daha az bileşenLED sayısı sürücü voltajıyla eşleşmelidirSabit voltaj (CV)Birden fazla panelli modüler armatürlerStandart 12V/24V, genişletilmesi kolayAyrı akım sınırlayıcı dirençler gerektirir
Tavan lambası PCBA için öneri:Entegre tasarımlar için sabit akım sürücü topolojisini kullanın. Ek dirençler olmadan kararlı LED akımı sağlar.
Tavan Lambası PCBA için Termal Yönetim
Isı, LED ömrünün birincil düşmanıdır. LED bağlantı sıcaklığındaki her 10°C'lik azalma ömrü iki katına çıkar.
Termal Yol Tasarımı
Tavan lambası PCBA'nın termal yolu şu sırayı takip eder:
LED bağlantısı → LED termal ped → PCBA bakır → dielektrik katman (MCPCB) → alüminyum taban → fikstür muhafazası → oda havası
En zayıf halka:Dielektrik katman (bakır devre ile alüminyum taban arasındaki yalıtım). Standart dielektrik 1-3 W/m·K iletkenliğe sahiptir. Birinci sınıf dielektrik 5-9 W/m·K'ye ulaşır.
LED Ped Tasarım Kuralları
Tasarım Elemanı Gereksinim LED altında termal kanallar Yüksek güçlü LED başına 9-12 kanal (0,3 mm çap) Doldurulmuş ve kapaklı (üstte lehimlemeye izin verir) Bakır ped boyutu Minimum 2x LED termal ped boyutu Lehim kapsamı Termal ped alanının %80-90'ı (X-ışını denetimi) Boşluk toleransı Ped alanının maksimum %25'i
Termal Doğrulama
Üretim testi:Montajdan sonra tavan lambasını 1 saat boyunca tam güçte çalıştırın. Kızılötesi kamera kullanarak LED pedlerdeki sıcaklığı ölçün.
Sıcaklık (LED panel)SınıfBeklenen Ömür<50°CMükemmel70.000+ saat50-60°Cİyi50.000-70.000 saat60-70°CKabul edilebilir30.000-50.000 saat>70°CArıza riski<20.000 saat
Tavan Lambası PCBA için PCB Yerleşim Kuralları
Kural 1: Simetrik LED Yerleştirme
Sıcak noktaları önlemek ve eşit ışık dağılımı sağlamak için LED'leri PCBA'ya eşit şekilde yerleştirin. Yuvarlak tavan lambaları için:
- LED'leri eşmerkezli daireler halinde düzenleyin
- Bitişik LED'ler arasında eşit aralık
- Tahtanın kenarından tutarlı mesafeyi koruyun
Kural 2: Kısa Yüksek Akım İzleri
Yüksek akım izleri (LED gücü ve toprak) mümkün olduğu kadar kısa ve geniş olmalıdır. Gerekli genişliği hesaplayın:
2 ons bakır için 20°C sıcaklık artışı:
- Genişlik (mil) = Akım (Amper) × 35
Örnek: 300mA (0,3A) iz → 0,3 × 35 = minimum 10,5 mil (0,27 mm)
%50 güvenlik payı ekleyin:300 mA izler için 16 mil (0,4 mm) kullanın.
Kural 3: Ayrı AC ve DC Bölümleri
PCBA entegre bir AC-DC dönüştürücü içeriyorsa:
- AC girişini (yüksek voltaj) kartın bir kenarında tutun
- AC ve düşük voltajlı DC izleri arasında 3 mm'lik kaçak mesafesini koruyun
- Yer darsa PCB'de fiziksel bir yuva veya hendek kullanın
Kural 4: Zemine Bakır Dökün
LED geri dönüşleri için üst katmana (MCPCB için devre katmanı) katı bakır dökün. Bu, voltaj düşüşünü azaltır ve ısı yayılımını iyileştirir.
Kural 5: Papatya Zinciri Güç Dağıtımı
Daha uzun tavan ışıkları için (doğrusal veya dikdörtgen), güç hatlarını önceki dizinin ucundan LED'leri beslemek yerine merkezi bir veri yolu olarak yönlendirin.

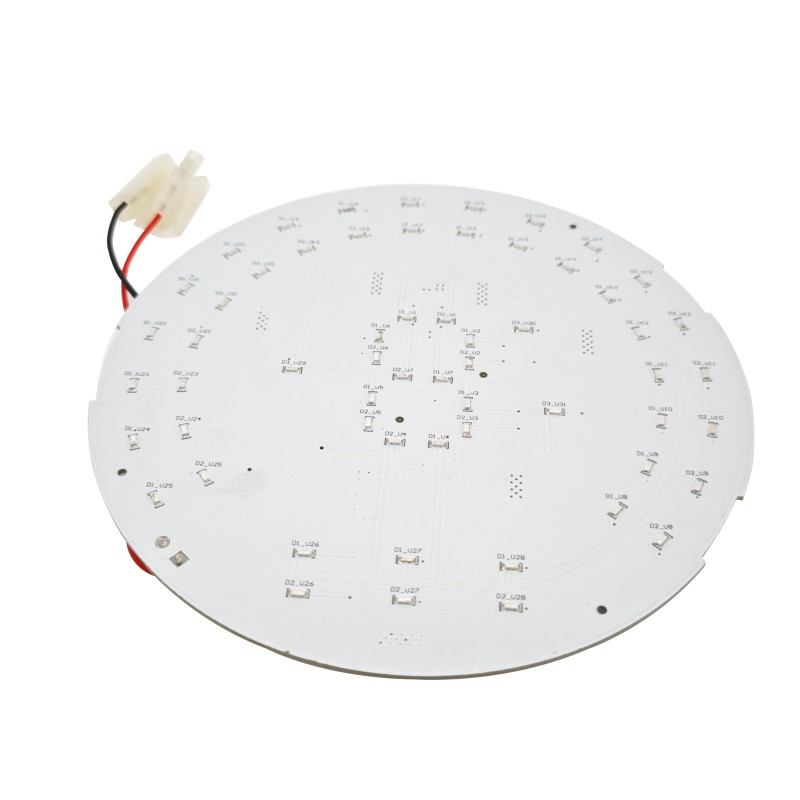

Tavan Lambası PCBA Yerleşim Örneği (Yuvarlak)
Tipik bir yuvarlak tavan lambası PCBA (150 mm çap, 36 LED) şu katman yığınına sahiptir:
KatmanFonksiyonBakır AğırlığıÜst (devre katmanı)LED pedler, izler, sürücü bileşenleri2 ozDielektrik katmanElektrik izolasyon75-100 µmAlüminyum tabanIsı yayma ve mekanik destek1,6 mm kalınlıkAlt (isteğe bağlı)Yalnızca ikincil bileşenler veya lehim maskesiYok
Titreme ve Karartmayla İlgili Hususlar
Titremenin Nedenleri
Sürücü çıkış akımında önemli bir dalgalanma olduğunda LED titremesi meydana gelir. Yaygın nedenler:
- Yetersiz çıkış kapasitansısürücüde
- Zayıf TRIAC dimmer uyumluluğu(kapasitif yüklere sahip öncü dimmerler)
- Düşük frekanslı PWM karartma(<1 kHz)
Titreşim Metrikleri
MetricGoodAcceptablePoorTitreşim yüzdesi (100Hz)<10%10-30%>30%Flicker indeksi<0.10.1-0.3>0.3Flicker frekansı>1 kHz100-1000 Hz<100 Hz
Titreşim Azaltma Teknikleri
TeknikEtkiMaliyet EtkisiToplu çıkış kondansatörü ekleyin (100-470μF)100-120 Hz dalgalanmayı azaltırDüşük (0,10-0,30$)PWM karartma frekansını >4 kHz'e yükseltinGörünür titremeyi ortadan kaldırırYok (ürün yazılımı değişikliği)Yüksek PF geri dönüş veya düşürücü topoloji kullanınDaha iyi voltaj regülasyonuOrta (0,50-1,00$)
Uyumluluk ve Sertifikasyon
Pazara Göre Gerekli Sertifikalar
PazarSertifika GereksinimiUSAUL 1598 veya UL 8750LED armatürler için güvenlikKanadaCSA C22.2 No. 250.0Aydınlatma armatürleri için güvenlikEUCE (LVD, EMC, RoHS içerir)Güvenlik, emisyonlar, tehlikeli maddelerGlobalIEC 62031Genel aydınlatma için LED modülleriEnerji verimliliği (ABD)Energy Star veya DLCRebate uygunluğu, fayda gereksinimleri
Ortak Uygunluk Testleri
TestStandart KriterlerDielektrik dayanımı (hipot)1 dakika için UL 87501500V AC, arıza yokToprak sürekliliğiUL 8750<0,1Ω toprak terminali ile açıktaki metal arasındaEMI (iletilen ve yayılan)FCC Bölüm 15 (ABD) veya EN 55015 (AB)Belirtilen sınırların altındaGüç faktörü ve THDEnergy StarPF >0,90, ticari için THD <%20
Tavan Lambası PCBA SSS
S1: Aynı tavan lambası PCBA'yı hem 120V hem de 277V ticari uygulamalar için kullanabilir miyim?
A:Hayır, evrensel giriş sürücüsü olmadan olmaz. İşte teknik döküm:
Özellikle 120V AC için tasarlanmış bir PCBA, yaklaşık 200V DC bara voltajına (düzeltmeden sonra) uygun bileşenleri kullanır. 277V AC'de, düzeltilmiş DC barası yaklaşık 390V DC'dir. Bu, standart 120V dereceli kapasitörlerin, MOSFET'lerin ve diyotların voltaj değerini aşıyor.
Bileşen voltajı azaltma gereksinimleri:
Bileşen120V Derecelendirme277V Gerekli DerecelendirmeGiriş kapasitörü200V400-450VMOSFET250-300V500-600VDoğrultucu diyotlar200V400VCekran mesafesi1,5 mm3,0 mm
Her iki voltaj için de tek bir PCBA'ya ihtiyacınız varsa:
- Bir belirtinevrensel giriş sürücüsü90-277V AC olarak değerlendirildi
- Minimum 400V DC baraya uygun bileşenler kullanın
- AC hatları ve alçak gerilim bölümleri arasında 3 mm'lik PCB sızıntısı tasarlayın
- %10-20 daha yüksek bileşen maliyeti bekliyoruz
Alternatif:Biri 120V (düşük maliyet) ve diğeri 277V (daha yüksek voltaj değeri) için olmak üzere iki PCBA çeşidi oluşturun. Bu, ticari aydınlatma üretiminde yaygındır.
S2: Tavan lambası PCBA'mın TRIAC duvar dimmeriyle düzgün şekilde çalıştığından nasıl emin olabilirim?
A:TRIAC dimmer uyumluluğu, tavan lambası PCBA tasarımcıları için ortak bir zorluktur. İşte mühendislik yaklaşımı:
Sorun:TRIAC dimmerler akkor ampuller (dirençli yükler) için tasarlanmıştır. LED'ler, TRIAC'ın tekleme yapmasına, titremeye, yanıp sönmeye veya %30'un altına düşmemesine neden olabilecek reaktif bir yük sunar.
Çözüm 1 - Hava alma direnci (pasif):
AC girişine bir hava alma direnci (10-50 kΩ, 1-2W) ekleyin. Bu, TRIAC'ın her yarım döngü sırasında düzgün şekilde iletilmesini sağlamak için yeterli akımı (5-15 mA) çeker.
Sonuç:Düşük seviye karartmayı iyileştirir (tipik olarak minimum %10-15). 1-2W bekleme kaybı ekler.
Çözüm 2 - Aktif hava tahliye devresi (tercih edilir):
Aktif bir hava tahliye cihazı (IC kontrollü), yalnızca TRIAC aksi takdirde tekleme yaptığında akım çeker. Verimlilik kaybı sıfıra yakındır.
3. Çözüm - TRIAC karartma sürücüsü IC'sini belirtin:
Birçok ticari LED sürücü IC'si yerleşik TRIAC karartma algılama ve hava tahliye kontrolü içerir. Örnekler şunları içerir:
- TI LM3447(TRIAC kısılabilir LED sürücüsü)
- MPS MP4030(TRIAC birincil taraf karartma regülatörü)
Test gereksinimi:En az 5 farklı TRIAC dimmer modeliyle (Lutron, Leviton, Legrand) karartma uyumluluğunu doğrulayın. Dimmerlerin tutma akımı gereksinimleri önemli ölçüde farklılık gösterir.
Saha arızası işareti:Tavan ışığı %50'nin altına kısıldığında titriyor veya yanıp sönüyorsa hava tahliye devresi yetersizdir.
S3: Tavan lambası PCBA üretiminde en yaygın kalite sorunları nelerdir?
A:Binlerce üretim denetimine göre bu beş kusur, tavan lambası PCBA kalite sorunlarının %80'inden fazlasını oluşturmaktadır.
KusurSıklıkKök NedenTespit YöntemiYeniden İşleme MaliyetiLED mezar taşlama%1-5LED pedlerde eşit olmayan lehim pastası hacmiAOIYüksek (LED'ler hasarlı)LED'ler altındaki lehim boşluklarıOrtakYeniden akış sırasında sıkışan akı gazlarıX-ışını denetimiYok (boşluklar <%25 kabul edilebilir)Ters polarite LED'leri%0,5-2Besleme veya yerleştirme hatasıGörsel veya AOI (renk/işaretleme)Çok yüksek (hurda) kart)Sürücü IC'sindeki soğuk lehim bağlantıları1-3%Yetersiz yeniden akış sıcaklığıAOI veya manuel incelemeOrta (yeniden işleme mümkün)Yetersiz termal macun (MCPCB)5-10%Tutarsız uygulamaÇekme testi veya termal görüntülemeDüşük (macun ekleyin)
Önleme stratejileri:
LED mezar taşı:
- LED pedlerden biraz daha büyük olan şablon açıklıklarını kullanın (1:1,1 oranı)
- Yeniden akış profilinin sıvılaşmanın (TAL) üzerinde 60-90 saniyelik bir süreye sahip olduğundan emin olun
Ters polarite LED'leri:
- Açık kutup işaretlerine sahip LED'ler kullanın (anot/katot)
- Polarite kontrolü ile otomatik optik incelemeyi (AOI) uygulayın
- Uçan prob veya çivi yatağı üzerinde %100 polarite testi yapın
Soğuk lehim bağlantıları:
- Yeniden akış tepe sıcaklığını doğrulayın (kurşunsuz SAC305 için 245-260°C)
- Bir profil oluşturucuyla fırın profilini günlük olarak izleyin (toplama başına yalnızca bir kez değil)
Yetersiz termal macun (MCPCB'den soğutucuya):
- Termal macun için şablon veya serigrafi kullanın (manuel uygulama değil)
- 0,3-0,5 mm macun kalınlığını hedefleyin
- Montajdan sonra kaplamayı doğrulayın (termal macun kenarlardan hafifçe dışarı çıkmalıdır)
Gelen tavan lambası PCBA denetimi için kalite kontrol kontrol listesi:
İnceleme ÖğesiYöntemKabul KriteriLED polaritesiGörsel veya AOI%100 doğruLehim bağlantıları (güç bileşenleri)AOINköprü yok, yetersiz lehim yokLED boşluklarıX-ışını (numune %5-10) ped başına <%25Termal macunGörsel (kenar sıkıştırma)Tüm montaj noktalarında görülebilirElektrik testiUçan prob veya çivi yatağıAçık/kısa, LED ileri voltaj kontrolü
Tavan Lambası PCBA Üretim Kontrol Listesi
Üretim Adımı GereksinimDoğrulamaPCB gelen denetimi Çarpıklık yok, doğru kalınlık, ENIG görünürlüğüGörsel ve ölçüm ölçümüLehim pastası baskısıStencil kalınlığı 0,1-0,12mm, açıklık hizalaması ±0,05mmSPI (lehim pastası kontrolü)Al ve yerleştirLED yerleşimi ±0,05mm doğrulukYerleştirmeden sonra AOIYeniden akış lehimlemeTepe 245-260°C, TAL 60-90 saniyeProfil verileri topluTermal macun uygulaması0,3-0,5mm kalınlık, tam kapsamaAğırlık kontrolü + görselSoğutucu montajıÜniform basınç, boşluk yokVida torku spesifikasyonuElektrik testiAçık/kısa, LED polaritesi, akım ölçümüOtomatik test fikstürü
Özet: Kaliteli Tavan Lambası PCBA Kontrol Listesi
Kaliteli bir tavan lambası PCBA, maliyeti, termal performansı ve uyumluluğu dengeler. Standart konut armatürleri (15-25W) için, 2 oz bakır, sabit akım sürücüsü ve 60°C'nin altındaki LED ped sıcaklıklarına sahip alüminyum MCPCB, sürekli olarak 50.000+ saat ömrüne ulaşır. Ticari kısılabilir armatürler için TRIAC uyumlu sürücü IC'leri ve hava alma devreleri ekleyin. En yaygın üretim kusurları (LED işaretlemesi, ters polarite ve soğuk bağlantılar) AOI denetimi ve kontrollü yeniden akış profilleri ile önlenebilir.
| Tasarım Öğesi | Gereklilik |
|---|---|
| PCB malzemesi | >15W için Alüminyum MCPCB; <12W için FR4 kabul edilebilir |
| Bakır ağırlığı | Güç izleri için 2 oz; sinyal için 1 oz |
| Termal yönetim | LED başına 9'dan fazla termal yol; LED ped sıcaklığı <60°C tam yükte |
| Sürücü topolojisi | Sabit akım (entegre veya uzak) |
| Titreşim kontrolü | Çıkış kapasitansı 100-470μF; PWM karartma >4 kHz kullanılıyorsa |
| Karartma uyumluluğu | TRIAC için hava tahliye devresi; En iyi sonuçlar için özel karartma IC'si |
| Gerilim derecesi | Maksimum giriş voltajına göre sınıflandırılmış bileşenler (120V veya 277V veya evrensel) |
| Sertifikalar | Hedef pazara göre UL veya CE; Ticari amaçlı Energy Star |
| Üretim denetimi | AOI (LED polaritesi, lehim bağlantıları), X-ışını (boşluklar), elektrik testi |
