Elektronik üretimi ve SEO alanında 20 yılım boyunca yüzlerce çıkış tabelası montajını denetledim. Bu kılavuz, tesis yöneticilerinin ve şartname hazırlayıcılarının gerçekte aradığı teknik özellikleri, uyumluluk standartlarını ve gerçek dünya performans ölçümlerini kapsar.

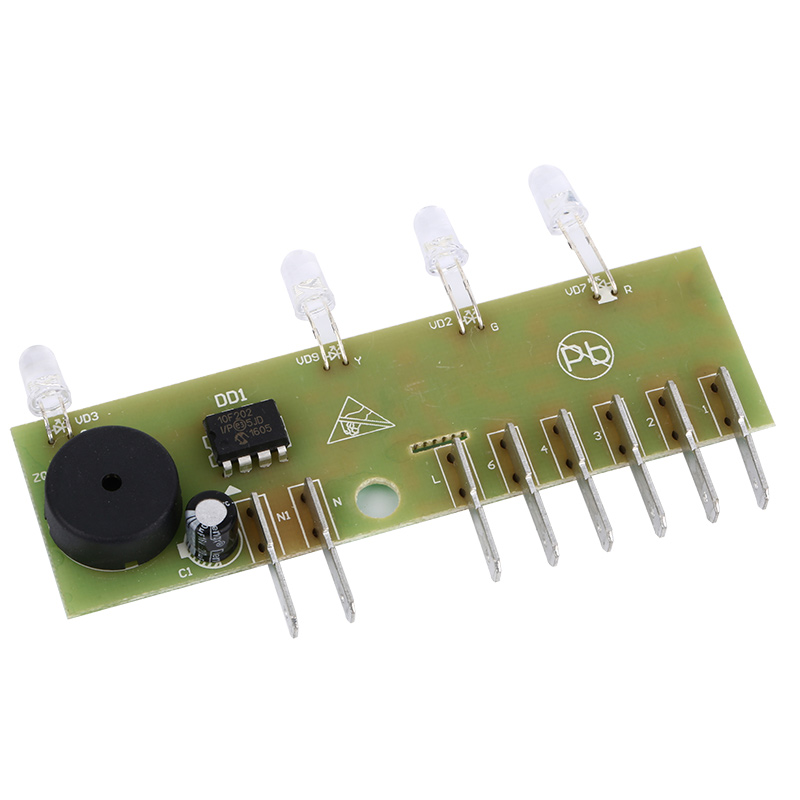

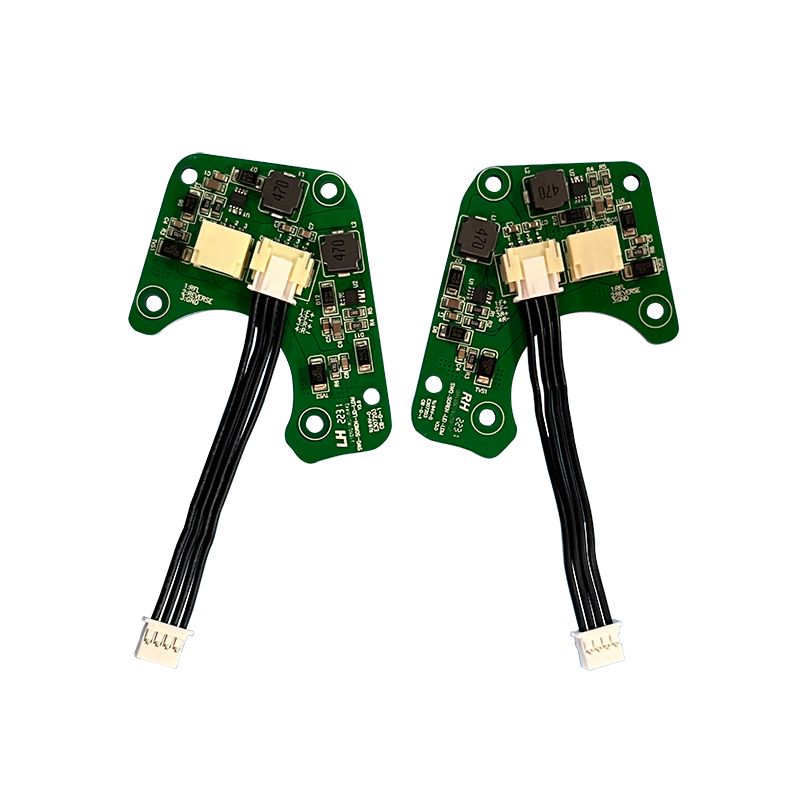

Çıkış İşareti PCBA'yı Farklı Kılan Nedir?
Standart aydınlatma panolarının aksine, bir çıkış işareti PCBA'nın aynı anda üç işlevi yönetmesi gerekir:
- İkili Güç Yolu:AC hat girişi (120V veya 277V) artı bir yedek akü şarj devresi.
- Acil Durum Transfer Anahtarlaması:Güç kaybından sonra 0,1 saniye içinde otomatik olarak DC aküye geçiş.
- LED Dizi Yönetimi:6 ila 36 kırmızı veya yeşil LED için sabit akım kontrolü.
Bina kodları elektrik kesintileri sırasında 90 dakikalık aydınlatmayı zorunlu kıldığından, PCBA tasarımının düşük hareketsiz akıma ve güvenilir pil şarjına öncelik vermesi gerekir.
Temel Teknik Özellikler
Aşağıda listelenen tüm parametreler UL 924 ve NFPA 101 standartlarını karşılar veya aşar. Sertifikaları daima tedarikçinizle doğrulayın.
Giriş ve Çıkış Gücü
ParametreStandart DeğerUyumlulukGiriş Gerilimi (AC)120V / 277V / 347V (50-60Hz)UL 924Acil Durum Modu Gerilimi6V ila 12V DC (NiCd veya LiFePO4 pil)NFPA 101Toplam Çıkış Gücü2W ila 8W (LED sayısına bağlıdır)Energy StarGüç Faktörü (AC modu)tam yükte ≥0,90IEC 61000-3-2Verim>%82 (AC-DC dönüşümü)DOE 2021 standartları
Pil Şarj Etme Özellikleri
ParametreDeğerNotlarŞarj Voltajı (NiCd)7,2V ila 8,4V (6V nominal paket için)Sıcaklık telafiliŞarj Akımı50mA ila 200mA (sabit akım)Aşırı ısınmayı önlerPil Tipi DesteğiNiCd, NiMH, LiFePO4Premium PCB'de otomatik algılamaŞarj Süresi24 saat (%100 kapasite)UL gereksinimlerini karşılarDüşük Pil Kesimi5,4V ±0,2VDerin deşarjı önler
Çevresel ve Fiziksel
ParametreDeğerlendirmeÇalışma Sıcaklığı0°C ila +50°C (iç mekan) / -10°C ila +55°C (nemli konum)Depolama Sıcaklığı -20°C ila +60°CPCB Temel MalzemesiFR4 (minimum Tg 130°C) veya maliyeti azaltılmış versiyonlar için CEM-1Bakır Kalınlığı1 oz. 2 oz'a kadar. (birincil güç izleri 2 oz gerektirir.) Yanıcılık DerecesiUL 94V-0 (gemide işaretlenmiştir)
UL 924 Uyumlu PCBA'nın Temel Tasarım Özellikleri
Kod uyumluÇıkış İşareti PCBAisteğe bağlı değildir. İşte müfettişlerin kontrol ettiği şey.
1. Otomatik Acil Durum Transferi
- Aktarım Süresi:Kart AC'den aküye 0,1 saniyeden kısa sürede geçmelidir. İnsan gözünün görebileceği herhangi bir gecikme incelemeyi başarısız kılar.
- Test Devresi:Entegre basma düğmeli test noktaları, AC şebeke bağlantısını kesmeden elektrik kesintisini simüle etmelidir. Bu zorunlu bir UL 924 özelliğidir.
2. Akü Yönetim Sistemi (BMS)
- Aşırı Şarj Koruması:Akü voltajı 8,4V'a (6V NiCd paketleri için) ulaştığında PCBA şarjı durdurmalıdır.
- Ters Polarite Koruması:Akü girişindeki diyotlar, kurulumu yapan kişinin aküyü ters bağlaması durumunda hasarı önler. Bu, saha arızalarının önde gelen nedenidir.

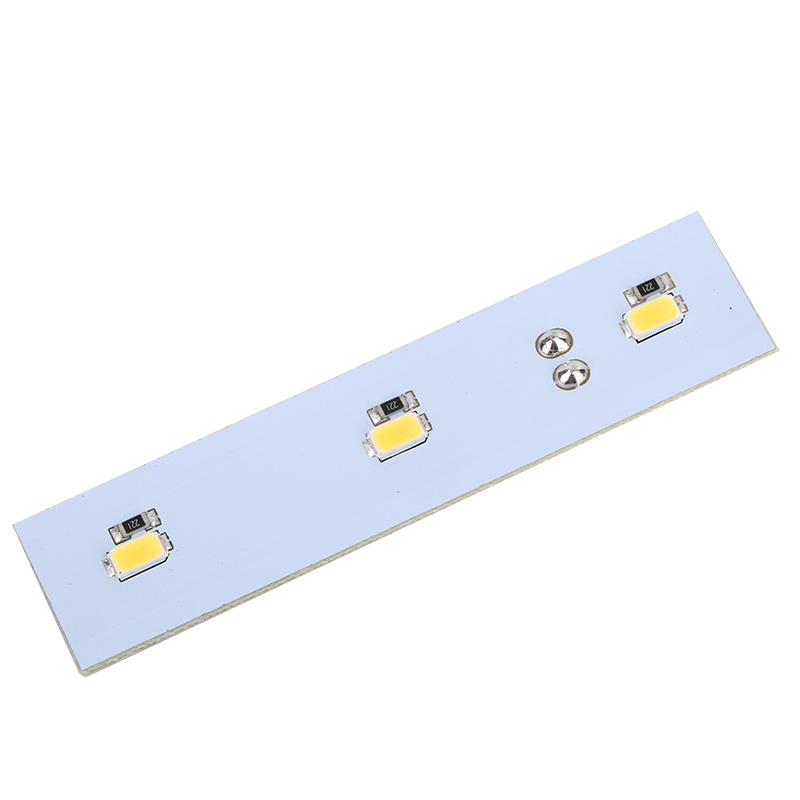

3. LED Yapılandırma Esnekliği
Çoğu çıkış işareti PCBA kartı birden fazla LED düzenlemesini destekler:
- 6-LED Serisi:Alüminyum ekstrüde tabelalar için standart (kırmızı veya yeşil).
- 12-LED Paralel + Serisi:Çift taraflı tabelalar için ortaktır (koridor veya tavana montaj).
- 18 ila 36 LED dizisi:Yüksek lümenli çıkış işaretleri için kullanılır (100+ kandela).
4. Kendi Kendine Arıza Tespit (Gelişmiş Üniteler)
Premium PCBA'lar şunları sağlayan bir mikro denetleyici içerir:
- Pil kapasitesini her 30 günde bir kaydeder.
- Pil sağlığını belirtmek için kırmızı/yeşil durum LED'ini yanıp söner.
- Pil nominal kapasitesinin %80'inin altına düştüğünde sesli bir alarm verir (isteğe bağlı).
Doğrulamanız Gereken Sertifikalar
Herhangi bir sipariş vermeden önceÇıkış İşareti PCBA, şu üç belgeyi isteyin:
SertifikasyonYargı AlanıNeyi DoğrularUL 924ABDAcil durum aydınlatma ve güç ekipmanıNFPA 101 (Can Güvenliği Kodu)ABDAydınlatma süresi (90 dakika) ve transfer süresiCSA C22.2 No. 141KanadaAcil durum aydınlatma ekipmanıRoHS 3 (2015/863/EU)ABKısıtlanmış tehlikeli madde yok
Uyarı:Serigrafi katmanında görünür bir UL işareti olmayan bir PCBA neredeyse kesinlikle sertifikalı değildir. Saha müfettişleri bunun için tüm binanızı başarısızlığa uğratabilir.
Üretim Kalitesi Göstergeleri
Bir tedarikçinin değerlendirmesini yaparken bu kontrol listesini kullanın.Çıkış İşareti PCBA.
- Lehim Maskesi Kaydı:Yanlış hizalama 0,005 inç'i geçmemelidir. Yüksek gerilim izlerinde açıkta kalan bakır elektrik çarpması tehlikesi oluşturur.
- Serigrafi Okunabilirliği:Tüm bileşen tanımlayıcıları (R1, C2, IC1), polarite işaretleri ve UL dosya numaraları montajdan sonra açıkça okunabilmelidir.
- Açık Delik Bileşenleri:Soğuk bağlantıların önlenmesi için akü konektörleri ve test anahtarları elle lehimlenmemeli, dalga lehimlenmelidir.
- Konformal Kaplama (İsteğe Bağlı):Nemli yerler için (tuvaletler, dış mekandaki kapalı çıkışlar), PCBA'nın uygun bir akrilik veya üretan kaplamaya ihtiyacı vardır. Tüm bileşenlerin üzerinde mat veya parlak bir yüzey arayın.
Sign PCBA'dan Çıkış SSS'leri
Aşağıda tesis mühendislerinden ve satın alma uzmanlarından sıklıkla aldığım üç teknik soru bulunmaktadır.

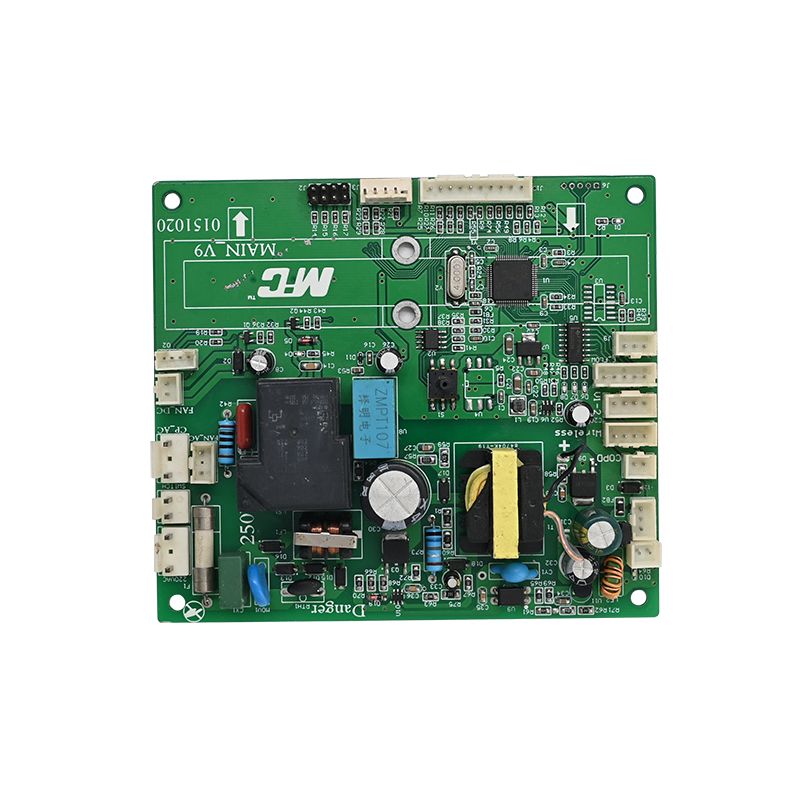

S1: Çıkış tabelam için özel bir Çıkış İşareti PCBA yerine standart bir LED sürücü PCBA kullanabilir miyim?
A:Hayır, işte bu yüzden tehlikelidir. Standart bir LED sürücüsü PCBA'da üç kritik devre yoktur:
1. Pil Yedekleme Anahtarlaması:Standart sürücüler AC güç kaybını algılamaz. Bir kesinti sırasında çıkış tabelanız hemen kararır ve 90 dakika aydınlatma gerektiren NFPA 101'i ihlal eder.
2. Alçak Gerilim Bağlantısının Kesilmesi:Bu olmadan PCBA, pili 5V'un altına boşaltmaya devam edecek ve üç döngü içinde NiCd veya LiFePO4 hücrelerini kalıcı olarak yok edecektir.
3. Test Düğmesi Arayüzü:Bina denetçileri manuel test fonksiyonuna ihtiyaç duyar. Standart sürücüler bu sinyal yolunu içermez.
Özet:UL 924 listeli bir ürün satın alınÇıkış İşareti PCBAsadece. Genel bir karttan elde edilen 5 dolarlık tasarruf, başarısız denetimlerde binlerce kişiye mal olacak.
S2: Çıkış tabelam PCBA ısınıyor. Pille 30 dakika çalıştıktan sonra LED'ler kararır. Ne başarısız oldu?
A:LED sorununuz değil, pilin bozulması sorununuz var. İşte teşhis sırası:
1. Şarj Gerilimini Kontrol Edin:AC gücü uygulanarak akü terminalleri boyunca ölçüm yapın. 7,2V ile 8,4V arasında bir değer görmelisiniz (6V NiCd paketi için). Voltaj 6,5V'un altındaysa PCBA'daki şarj devresi arızalıdır.
2. Pil Kapasitesini Test Edin:Pilin bağlantısını kesin ve 200mA çeken bir dirençle yükleyin. Sağlıklı bir 6V NiCd paketi en az 90 dakika boyunca 5,4V'nin üzerinde kalmalıdır.
3. Korozyon açısından inceleyin:NiCd piller 3-5 yıl sonra potasyum hidroksit sızdırıyor. Bu beyaz kristal kalıntı PCBA üzerindeki bakır izlerini yiyor. Herhangi bir yerde beyaz toz görürseniz hem pili hem de PCBA'yı derhal değiştirin.
Ortak Düzeltme:İşaret çalışsa bile pili her 4 yılda bir değiştirin. Bu, gizli kapasite kaybını önler.
S3: 500 adet çıkış işareti PCBA kartından oluşan bir grubun her birini test etmeden UL uyumlu olduğunu nasıl doğrularım?
A:Üç doğrulama katmanına güvenirsiniz:
1. UL Takip Hizmeti (FUS):Her orijinal UL listesindeki PCBA, habersiz UL denetimlerine izin veren bir fabrikadan gelir. Kart üzerindeki UL işareti bir dosya numarası içermelidir (örn. UL E123456). Bu numarayı UL'nin Product iQ veritabanında arayın. Görünmüyorsa marka sahtedir.
2. Tarih Kodu Eşleştirme:PCBA serigrafisinin bir tarih kodu (YYWW formatı) olmalıdır. Bu tarih kodunun UL sertifikasyon raporunun üretim dönemiyle eşleştiğinden emin olun. Bu pencerenin dışında yapılan panolar kapsam dışıdır.
3. Rastgele Tahribatlı Test:Her 500 birim için 2 tahtayı feda edin. Bunları kesin ve şunları kontrol edin:
- Doğru sigorta değeri (örn. 250V 3A yavaş atan).
- Uygun transformatör izolasyonu (birincil ve ikincil arasında minimum 0,125 inç açıklık).
- Onaylanmamış bileşen değişimi yok (örn. 105°C yerine 85°C kapasitörler).
Profesyonel İpucu:Büyük siparişler için ödeme yapmadan önce tedarikçinizden "UL Yetki Bildirimi"ni isteyin.
Özet: Doğru Çıkış İşaretini Seçme PCBA
Bir kaliteÇıkış İşareti PCBAtartışılamaz üç özellik ile tanımlanır:
1. UL 924 Listelemedoğrulanabilir bir dosya numarasıyla.
2. 0,1 saniyenin altında otomatik aktarımUygun düşük voltajlı bağlantı kesme ile.
3. Pil şarj devresiNiCd, NiMH veya LiFePO4 kimyası için tasarlanmıştır.
Tesis yöneticileri için kendi kendine teşhis özelliğine sahip panolara öncelik verin. OEM'ler için, güç izlerinde ve UL 94V-0 laminatlarda her zaman 2 ons bakır belirtin. Doğrulanmış üretim belgeleri ve üçüncü taraf sertifikasyonu, kurallara uygunluk ve yolcu güvenliği için tek güvenilir yol olmayı sürdürüyor.
