LED sürücü PCBA

Bu kılavuzda bilmeniz gereken teknik özellikler, üretim standartları ve uygulamaya özel gereksinimler açıklanmaktadır.

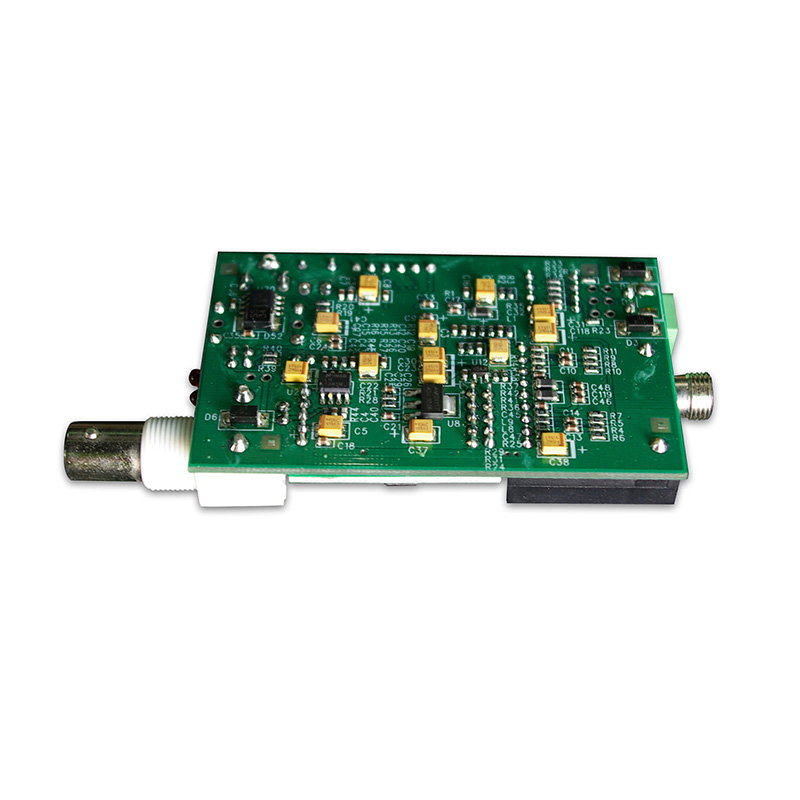

LED Sürücü PCBA nedir?

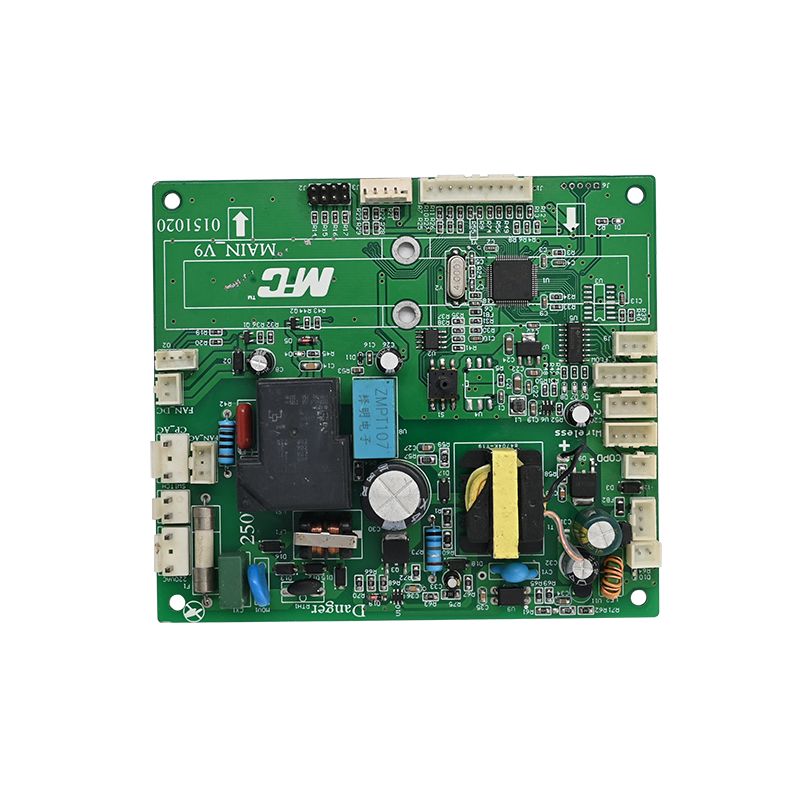

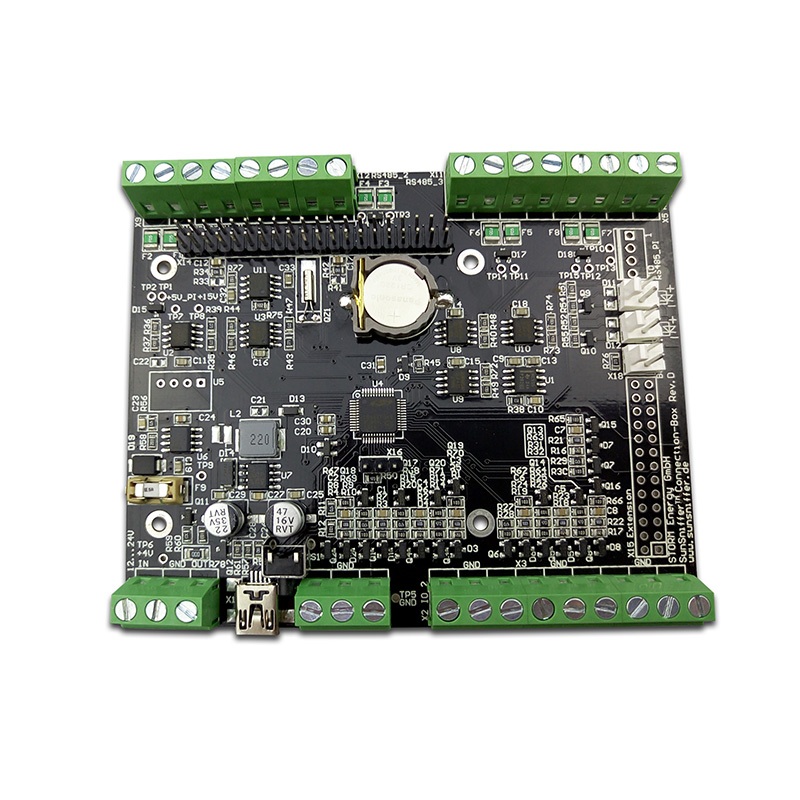

Bir LED sürücüsü PCBA, bir LED ışık kaynağına giden gücü düzenleyen komple birleştirilmiş karttır. Standart PCB'lerin aksine bu düzenekler belirli bileşenleri entegre eder:

- Sürücü IC'leri:Sabit akım veya sabit voltaj regülatörleri (örn. ON Semiconductor, TI, Nexperia).

- Transformatörler/İndüktörler:Flyback veya Boost gibi güç dönüştürme topolojileri için.

- Isı Emiciler ve Termal Yollar:Kritik parçaların bağlantı sıcaklığını yönetmek.

- Konektörler:Karartma kontrolü (0-10V, PWM) ve AC/DC girişi için.

LED'ler termal kaçakları önlemek için sıkı akım kontrolü gerektirdiğinden,PCBATasarımda elektriksel izolasyona ve ısı dağıtımına öncelik verilmelidir.

Temel Teknik Parametreler (Veri Sayfası Analizleri)

Montajınızın endüstri standartlarını karşıladığından emin olmak için bu parametreleri üreticinizle doğrulamanız gerekir. Mevcut IPC ve bileşen standartlarını temel alan kritik ölçümleri burada bulabilirsiniz.

Genel Özellikler

Elektrik ve Termal Performans

Form Faktörü Notu:Modern kompakt tasarımlarda, eski SOT223 paketlerine kıyasla kart alanından %90'a kadar tasarruf sağlamak için DFN paketleri (2x2 mm) kullanılır.

Tasarım ve Montaj: Mühendislikte En İyi 4 Odak Noktası

buluşmakYEMEKstandartlar için doğrulanabilir üretim notlarına ve gerçek dünya mühendislik verilerine güveniyoruz.

1. Termal Yönetim Stratejisi

Isı, elektrolitik kapasitörlerin ve LED kalıplarının düşmanıdır.

- Yerleştirme Yoluyla:Isıyı bakır toprak düzlemine aktarmak için IC pedinin altındaki termal yol dizilerini kullanın.

- Bakır Dökümü:Dış tabaka bakır kalınlığıMinimum 2 oz (0,0026 inç)yüksek akım izleri için.

- Denetleme:PCBA'nın eğriliği ve bükülmesi aşılmamalıdırİnç başına 0,0075 inçsoğutucu temasını sağlamak için.

2. Uzun Ömür İçin Bileşen Seçimi

- Otomotiv Sınıfları:Dış aydınlatma için seçinAEC-Q101nitelikli sürücüler. Bu parçalar, sıfır hatalı üretim için bir gereklilik olan lehim bağlantılarının Otomatik Optik Denetimine (AOI) olanak tanıyan yandan ıslanabilir kenarları (SWF) destekler.

- Kapasitörler:Minimum 105°C'ye uygun yüksek dalgalı akım kapasitörleri kullanın.

3. Lehimlenebilirlik ve Muayene

- AOI Uyumluluğu:Yanları ıslatılabilen yanları olmayan kurşunsuz paketler (DFN/QFN), pahalı X-ışını muayenesi gerektirir. SWF teknolojisi standart AOI'ye izin vererek montaj maliyetlerini önemli ölçüde azaltır.

- Lehim Maskesi Kaydı:Bakıra maruz kalmayı önlemek için yanlış kayıt maksimum ±0,004 inç'te tutulmalıdır.

4. Elektrik Güvenliği (Sızma ve Temizleme)

- AC-DC sürücüleri için (çevrimdışı), yüksek gerilim hatları (şebeke) ile düşük gerilimli ikincil taraflar arasında yeterli açıklık olduğundan emin olun.

- Yanıcılık Derecesi:Tüm malzemeler karşılamalıdırUL94V-0. Bu derecelendirme, kartın lehim tarafında fiziksel olarak işaretlenmelidir.

Uygulamaya Özel Gereksinimler

Farklı sektörler LED sürücü PCBA'ya farklı baskılar uygular.

- Otomotiv Farları (ADB):Yüksek akımlı (8A+) sürücüler gerektirirEMC uyumluluğu (CISPR 25 Sınıf 5). Kart boyutu genellikle sınırlıdır ve 4'ten fazla katman yığını gerektirir.

- Endüstriyel Yüksek Tavanlar:Aşırı gerilim korumasına ve geniş giriş voltajı aralıklarına (90-305V AC) odaklanır.

- Tüketici (LED Ampuller):Maliyete duyarlı, genellikle doğrusal sürücülü tek katmanlı alüminyum PCB'ler.

Sıkça Sorulan Sorular (SSS)

Aşağıda, aşağıdakilerle ilgili üç genel teknik soru yer almaktadır:LED sürücü PCBAkaynak bulma ve hata ayıklama.

S1: Bileşenler yepyeni olmasına rağmen LED sürücüm PCBA neden birkaç ay sonra arızalanıyor?

A:Temel neden neredeyse her zamantermal stresveyazayıf lehimleme. Aşağıdakileri kontrol edin:

1. Bağlantı Sıcaklığı:Sürücü IC'sinin Tc'sini (durum sıcaklığı) ölçtünüz mü? Temel kural, 85°C'nin üzerindeki her 10°C'lik artışta kapasitörün ömrünün yarıya inmesidir.

2. Bakır Açlığı:IC'nin termal pedinin doğru şekilde lehimlenmemesi nedeniyle birçok arıza meydana gelir. kullanarakYandan Islatılabilir Yanlartasarım, termal pedin tamamen bağlı olduğundan emin olmak için AOI doğrulamasına olanak tanır.

3. Malzeme Tg'si:Sürücü ısınırsa standart FR4 (Tg 130°C) zamanla bozulabilir. Şuna yükselt:Tg 150°C+veya alüminyum çekirdekli PCBA.

S2: Seri üretimden önce prototip LED sürücü PCBA'nın kalitesini nasıl doğrularım?

A:Yalnızca görsel incelemeye güvenmeyin. Üç adımlı bir doğrulama sürecine ihtiyacınız var:

1. Elektrik Testi (Uçan Prob):Ağ bağlantısının %100 doğrulanması zorunludur. Yüksek gerilim ve alçak gerilim ağları arasında kısa devre olmadığından emin olun.

2. Termal Görüntüleme:Sürücüyü 1 saat boyunca tam yükte çalıştırın. IC kasa sıcaklığının veri sayfası spesifikasyonlarına uyup uymadığını kontrol etmek için bir termal kamera kullanın.

3. Lehim Bağlantısı Mikro-bölümü:DFN paketleri için boşluk olup olmadığını kontrol etmek amacıyla örnek bir bağlantıdan kesit almanız gerekir. Boşluklar toplam ped alanının %25'ini geçmemelidir.

S3: "ENIG" yüzey kaplaması LED sürücüm için ne işe yarar ve ekstra maliyete değer mi?

A:ENIG (Elektriksiz Nikel Daldırma Altın), yüksek güvenilirliğe sahip LED sürücüleri için kritik öneme sahiptir.

- Neden önemlidir:Standart HASL (Sıcak Hava Lehim Tesviyesi) düzgün olmayan yüzeyler bırakır. Küçük adımlı LED sürücü IC'leri (QFN veya DFN gibi) için, düzgün lehimleme için düzlük gereklidir.

- "Altın" avantajı:Altın, Nikel katmanını oksidasyondan korur. Nikel oksitlenirse, "siyah ped" sendromuna yakalanırsınız, bu da iyi görünen ancak termal döngü altında çatlayan lehim bağlantılarına yol açar (dış mekan aydınlatmasında yaygındır).

- Karar:Otomotiv veya dış mekan kullanımı için ENIG tartışılamaz. Tek kullanımlık tüketici ampulleri için OSP veya HASL yeterlidir.

Özet

SağlamLED sürücü PCBAyalnızca seçilen IC tarafından değil, aynı zamandabakır ağırlığı, strateji yoluyla termal, Veyüzey kalitesi. Her zaman IPC-6012 Sınıf 2 veya Sınıf 3 uyumluluğunu talep edin ve AOI doğrulamasını sağlamak için kritik otomotiv uygulamaları için yandan ıslanabilir kenarlara öncelik verin.

20 yıllık sektör testlerimizle doğrulanan bu parametrelere bağlı kalarak, LED dizinize uygun, genellikle 50.000 saatten fazla L70 performansına sahip bir sürücü ömrü sağlarsınız.
